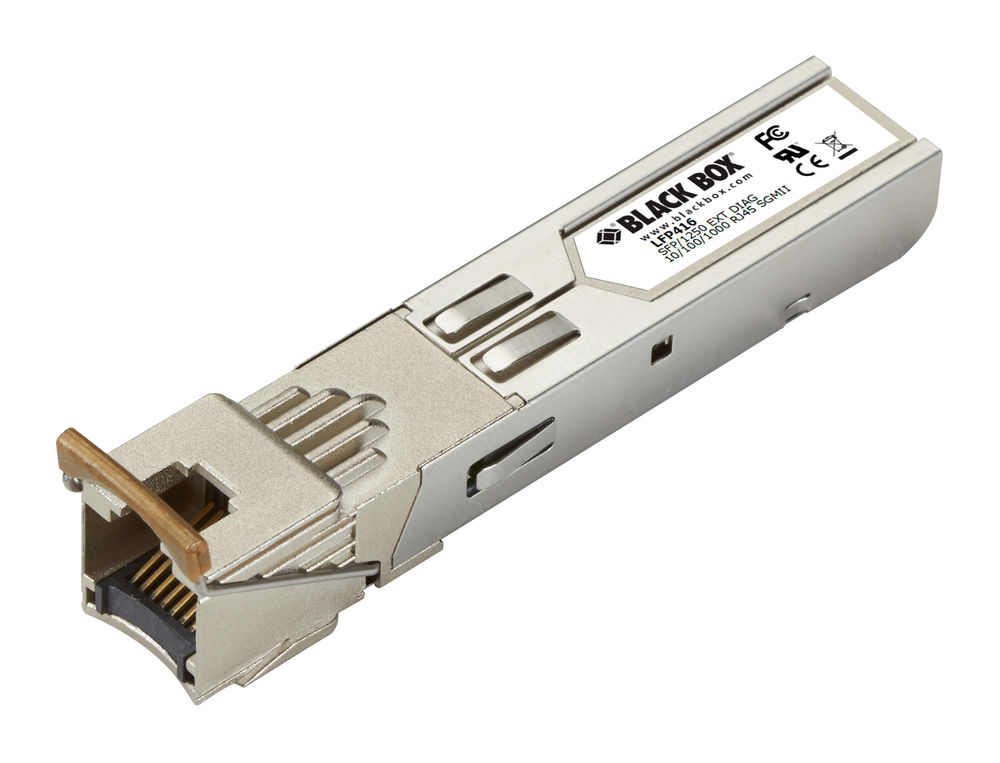

BlackBox LFP416 SFP-Transceiver, 10/100/1000 Mbit/s, CATx RJ45 SGMII, erweiterte Diagnose content_copy

Das BlackBox LFP416 ist ein SFP-Transceiver, der speziell für den Einsatz in Netzwerkgeräten entwickelt wurde, die über einen SFP-Steckplatz verfügen, jedoch eine Gigabit-Ethernet-Kupferschnittstelle benötigen. Das Modul dient als Brücke zwischen optischen und kabelgebundenen Netzwerken und ermöglicht die Verbindung über standardisierte CAT5- oder bessere UTP-Kabel. Es ist für den industriellen Einsatz konzipiert und zeichnet sich durch einen erweiterten Temperaturbereich aus, der von -40 °C bis +85 °C reicht, was es für anspruchsvolle Umgebungen geeignet macht.

Einsatzbereiche
Das LFP416 findet Anwendung in Netzwerken, in denen eine flexible und skalierbare Verbindung zwischen optischen und kabelgebundenen Geräten erforderlich ist. Typische Einsatzszenarien sind industrielle Netzwerke, Gebäudeautomation, Sicherheitsüberwachungssysteme oder kleine bis mittlere Netzwerke, bei denen eine kosteneffiziente Verlängerung der Reichweite über Kupferkabel notwendig ist. Die Unterstützung von Übertragungsdistanzen bis zu 100 Metern über CAT5-Kabel macht es besonders für lokale Netzwerke geeignet, bei denen keine optische Verbindung erforderlich ist.

Funktionen und Ausstattung im Detail
Das Modul unterstützt eine Übertragungsrate von bis zu 1,25 Gbit/s und ist für die Nutzung mit Geräten ausgelegt, die eine SGMII-Schnittstelle besitzen. Es ermöglicht die Übertragung in den Geschwindigkeitsstufen 10/100/1000 Mbit/s, was eine hohe Flexibilität bei der Integration in bestehende Netzwerke bietet. Die automatische Erkennung von MDI/MDI-X sorgt dafür, dass keine zusätzliche Kabelumstellung erforderlich ist, was die Installation vereinfacht. Zudem verfügt das Modul über eine LOS (Loss of Signal)-Erkennung, die den Status der Verbindung überwacht und bei Signalverlust eine Meldung ausgibt.

Technik verständlich erklärt
Das LFP416 arbeitet nach den Standards der SFP Multi-Source Agreements (MSA), was die Kompatibilität mit einer Vielzahl von Netzwerkgeräten gewährleistet. Die Stromversorgung erfolgt über den SFP-Käfig mit einer Eingangsspannung von 3,3 VDC (zwischen 3,1 V und 3,5 V), wobei der Stromverbrauch maximal 330 mA beträgt. Die Leistungsaufnahme liegt bei 1 W. Die Hot-Plug-Fähigkeit ermöglicht das Einsetzen und Entfernen des Moduls ohne Unterbrechung des Netzwerkbetriebs, was bei Wartungsarbeiten oder bei Änderungen der Netzwerktopologie von Vorteil ist. Das Modul meldet grundlegende Link-Charakteristika wie den SFP-Typ, die Kabellänge, die Wellenlänge und die Bitrate, was die Diagnose und Wartung erleichtert.

Kompatibilität und Zubehör
Das LFP416 ist kompatibel mit Geräten, die eine SGMII-Schnittstelle unterstützen. Es ist nicht für SerDes-Käfige vorgesehen, die nur 1000 Mbit/s unterstützen. Die Verwendung erfordert ein Gerät mit SFP-Steckplatz und SGMII-Interface.

Montage und Installation
Die Installation erfolgt durch einfaches Einstecken des Moduls in den SFP-Steckplatz des Netzwerkgeräts. Aufgrund der Hot-Plug-Fähigkeit kann dies auch während des Betriebs erfolgen. Es ist keine zusätzliche Konfiguration oder Software erforderlich, da das Modul die Verbindung automatisch einrichtet. Die Verbindung zum Netzwerk erfolgt über ein standardisiertes RJ45-Kabel, das an das Modul angeschlossen wird.

Vorteile im Betrieb
Der Betrieb des LFP416 ist durch seine hohe Zuverlässigkeit und Robustheit gekennzeichnet. Der erweiterte Temperaturbereich und die hohe Betriebsfeuchtigkeit (bis zu 85 %, nicht kondensierend) machen es für den Einsatz in rauen Umgebungen geeignet. Die automatische Erkennung von MDI/MDI-X und die Hot-Plug-Fähigkeit reduzieren die Installationszeit und erhöhen die Flexibilität. Die integrierte Diagnosefunktion ermöglicht eine schnelle Fehlererkennung und -behebung.

Zulassungen und Umweltbedingungen
Das Modul entspricht den Zulassungen CE, UL®, RoHS2, TUV, FCC und ist TAA-konform. Die Betriebshöhe ist auf 1800 m (5905 ft.) begrenzt. Die Betriebsluftfeuchtigkeit darf bis zu 85 % betragen, wobei Kondensation ausgeschlossen sein muss. Die Abmessungen betragen 1,5 cm (Breite) × 1,76 cm (Höhe) × 7,0 cm (Tiefe), das Gewicht beträgt 0,023 kg. Die Garantie beträgt 1 Jahr Double Diamond™ (Standard).

Allgemein
Übertragungsrate	1,25 Gbit/s
Geschwindigkeit	10/100/1000 Mbit/s
Schnittstelle	SGMII
Stromversorgung	über SFP-Käfig
Eingangsspannung	3,3 VDC
Spannungsbereich	3,1 bis 3,5 V
Stromverbrauch	330 mA
Leistungsaufnahme	1 W
Betriebstemperatur	-40 bis +85 °C
Betriebsluftfeuchtigkeit	bis zu 85 %
Zulassungen	CE, UL®, RoHS2, TUV, FCC
Gewährleistung	1 Jahr Double Diamond™
TAA-konform
Hot-Plug-fähig
LOS-Erkennung
MDI/MDI-X-Autodetection
SFP-MSA-kompatibel

---
