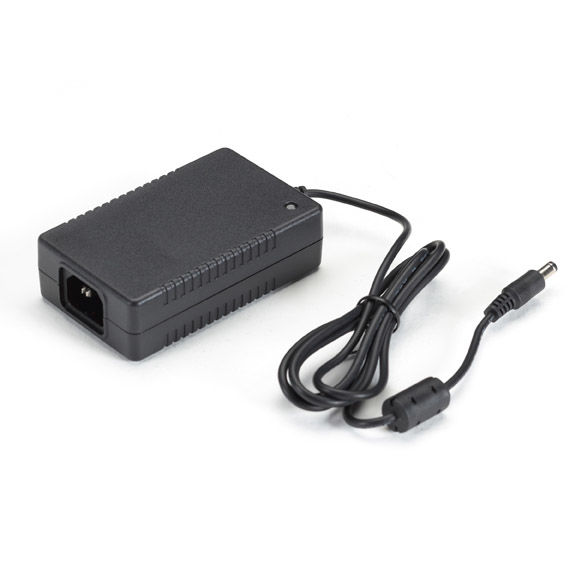

BlackBox PS651 Netzteil für Servswitch CX
Modelle (KV0416A, KV0424A, KV1416A, KV1424A) content_copy

Der BlackBox CX CATx-basierte KVM-Switch ist ein professionelles Zubehörgerät zur zentralen Steuerung mehrerer Server in einem Netzwerk. Er ist in Varianten mit 16 oder 24 Serveranschlüssen erhältlich und ermöglicht die Verwaltung von Servern über CATx-Kabel, wobei die maximale Verbindungslänge bis zu 300 m beträgt. Die Lösung unterstützt bis zu vier gleichzeitige Benutzer, wobei sowohl lokale als auch Remote-Zugriffe über CATx- oder IP-Verbindungen möglich sind. Der optionale IP-Zugang erlaubt den Zugriff über ein Java™-fähiges Webbrowser-Interface, wodurch die Steuerung von Servern aus beliebigen Standorten erfolgen kann.

Einsatzbereiche
Der KVM-Switch ist für professionelle Serverumgebungen konzipiert, in denen eine zentrale, flexible und sichere Verwaltung mehrerer Systeme erforderlich ist. Er eignet sich insbesondere für Rechenzentren, IT-Infrastrukturen und Umgebungen, in denen eine Fernsteuerung über längere Entfernungen oder über das Netzwerk notwendig ist. Die Unterstützung verschiedener Serverplattformen (PS/2- und USB) ermöglicht die Integration heterogener Systeme an einem Switch.

Funktionen und Ausstattung im Detail
Der Switch bietet einen lokalen Konsolenport mit HD15-Buchse für Monitor, PS/2- und USB-Anschlüsse für Tastatur und Maus. Die Benutzeranschlüsse erfolgen über RJ45-Ports (vier bei CX-Modellen, zwei bei IP-Modellen). Die Serveranschlüsse sind ebenfalls über RJ45-Ports realisiert. Die Videoübertragung erreicht eine maximale Auflösung von 1900 x 1440 bei einer Entfernung von 50 m; über IP-Verbindung beträgt die maximale Auflösung 1600 x 1200. Audiosignale können ebenfalls übertragen werden, was eine umfassende Fernsteuerung ermöglicht. Die Steuerung erfolgt über ein OnScreen-Menü und Hotkeys, was die Bedienung intuitiv gestaltet.

Technik verständlich erklärt
Die CATx-Technologie (CAT5, CAT5e, CAT6) ermöglicht eine kostengünstige und einfache Verkabelung über bestehende Netzwerkinfrastrukturen. Die maximale Entfernung von 300 m wird über CATx-Kabel erreicht, wobei die Bildqualität mit zunehmender Distanz abnimmt. Die Stromversorgung erfolgt über ein Netzteil mit Eingangsspannung von 100–240 V AC und Frequenz 50–60 Hz, wobei die Spannung automatisch erkannt wird. Die Stromversorgung kann redundant ausgeführt werden, indem ein optionales, externes Netzteil angeschlossen wird, das über einen 2,5-mm-DC-Anschluss mit Mitte positiv versorgt wird. Dies erhöht die Verfügbarkeit des Systems.

Kompatibilität und Zubehör
Der KVM-Switch ist mit Serverzugangsmodulen (SAMs) kompatibel, die eine flexible Einbindung von Servern in das Netzwerk ermöglichen. Die Stromsteuerung erfolgt über einen DB9-Stecker, wodurch Remote-Benutzer Geräte über Power-Ports wie den PSE50X Power Switch neu starten können. Als Zubehör ist ein externes Ersatz-/Redundanznetzteil verfügbar, das eine Ausgangsspannung von 5 V DC bei 6 A (max. 30 W) liefert. Dieses Netzteil ist über einen IEC 320 C14-Anschluss an das Gerät angeschlossen und kann als redundante Stromversorgung eingesetzt werden.

Montage und Installation
Der KVM-Switch ist in Rack-Montageform erhältlich und passt in Standard-19-Zoll-Racks. Die Abmessungen betragen 4,4 cm Höhe (1 HE), 48,3 cm Breite und entweder 21,6 cm (KV0416A, KV0424A) oder 27,9 cm Tiefe (KV1416A, KV1424A). Der Lieferumfang umfasst das Gerät, ein Netzteil, einen Rack-Montagesatz und ein Benutzerhandbuch. Die Installation erfolgt über die vorgesehenen Montagepunkte im Rack, wobei die Verkabelung über CATx-Kabel und die Stromversorgung über das integrierte Netzteil erfolgt.

Vorteile im Betrieb
Die Kombination aus lokalem und Fernzugriff, Unterstützung mehrerer Benutzer, redundanter Stromversorgung und der Möglichkeit zur Fernsteuerung über IP bietet eine hohe Verfügbarkeit und Flexibilität. Die Steuerung über Hotkeys und OnScreen-Menü reduziert die Lernkurve, und die Kompatibilität mit verschiedenen Serverplattformen erhöht die Skalierbarkeit. Die TAA-Konformität sichert die Eignung für öffentliche Aufträge in den USA.

Allgemein
Anzahl Serverports	16 oder 24
Maximale Entfernung	300 m
Maximale Auflösung (50 m)	1900 x 1440
Maximale Auflösung (über IP)	1600 x 1200
Benutzerunterstützung	bis zu vier gleichzeitige Benutzer
Verkabelungstechnologie	CAT5, CAT5e, CAT6
Lokaler Konsolenport	HD15-Buchse für Monitor, PS/2 und USB-Anschlüsse
Benutzerports	4 RJ45 (CX-Modelle), 2 RJ45 (IP-Modelle)
Serveranschlüsse	RJ45
Audioanschluss	3,5-mm-Buchse
Serieller RS232-Port	DB9-Buchse
Stromsteuerung	DB9-Stecker
Eingangsnetzteil	IEC 320
Redundantes Netzteil	optional, 2,5-mm-DC-Buchse
IP-Zugang	optional, RJ45
Modemanschluss	DB9-Stecker
Stromversorgung	100–240 V AC, 50–60 Hz, automatische Erkennung
Lieferumfang	KVM-Switch, Netzteil, Rack-Montagesatz, Benutzerhandbuch
Zubehör (Redundanznetzteil)	5 V DC, 6 A, 30 W, 2,5-mm-DC-Buchse
TAA-konform

---
