Kaltgerätestecker C13 / C14 — IEC 60320 für PC, Monitor, USV und Drucker
10 A, 250 V, 70 °C — der meistverbreitete Geräteanschluss in IT und Büroelektronik
Der Kaltgerätestecker nach IEC 60320 ist mit Abstand der häufigste Geräteanschluss für Netzstrom in der IT und Büroelektronik. Fast jeder Desktop-PC, Monitor, Laserdrucker, AV-Receiver und jede USV wird über diesen 3-poligen Stecker mit Strom versorgt. Die Bezeichnung „Kaltgerät“ unterscheidet ihn von der thermisch belastbareren Variante (Warmgerätestecker C15/C16): Die zulässige Betriebstemperatur liegt bei maximal 70 °C.

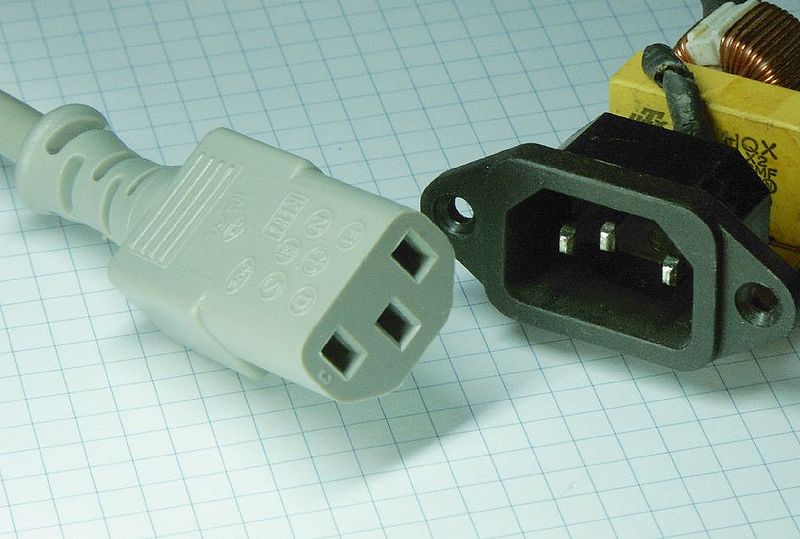

In der Fachsprache werden beide Hälften unterschieden: Das C13 ist die Kupplung am Ende des Netzkabels (weiblich — mit Kontaktöffnungen), C14 der Einbaustecker im Gerätegehäuse (männlich — mit Kontaktstiften). Beim Kauf eines Netzkabels für einen PC sucht man also nach einem „Schuko → C13-Kabel“ — die Kupplung passt auf den C14-Einbaustecker am Netzteil.
Technische Daten C13 / C14 im Überblick
| Eigenschaft | Wert |
|---|---|
| Norm | IEC 60320-1, DIN EN 60320-1, VDE 0625-1 |
| Nennspannung | 250 V AC |
| Nennstrom | 10 A (Europa) / 15 A (USA nach UL) |
| Temperaturklasse | 70 °C |
| Polzahl | 3 (L / N / PE) |
| Schutzklasse | I (mit Schutzleiter) |
| Abmessungen Einbaustecker C14 | ca. 27,4 × 18,6 mm |
| Kontaktaufbau C14 (männlich) | 3 flache, im Rechteck angeordnete Stifte |
| Kabelausgang C13 (weiblich) | meist zentrisch, Kabelzugentlastung integriert |
Pinbelegung des C14-Einbausteckers
Beim Blick auf den C14-Einbaustecker von vorne (also so, wie er im Gerätegehäuse steckt) ergibt sich folgende Belegung:
Der PE-Stift ist etwas länger als L und N — so kontaktiert der Schutzleiter beim Einstecken zuerst und trennt beim Herausziehen als letzter. Sicherheitsdetail nach IEC 60320. |
V-Lock — verriegelbare C13/C14-Variante für Racks
In 19-Zoll-Racks, bei Servern und USV ist ein ungewolltes Herausrutschen des Netzkabels ein unterkältes Ausfall-Risiko. Dafür gibt es die V-Lock-Variante (auch „Locking“ oder „Secure Lock“): mechanisch kompatibel zu Standard-C13/C14, aber mit einer Verriegelungszunge, die beim Einstecken einrastet und nur mit einem gezielten Lösen wieder aufgeht. V-Lock-Kabel werden bei nahezu allen großen Rack-Herstellern (APC, Eaton, Schneider Electric) eingesetzt.
💡 Tipp: V-Lock-Stecker passen in normale C14-Buchsen, die Verriegelung funktioniert aber nur mit dem passenden Gehäuseausschnitt. Beim Servertausch darauf achten, dass das neue Gerät den V-Lock-Mechanismus unterstützt — sonst ist es ein normales C13-Kabel.
Abgrenzung zu ähnlichen IEC-Steckern
C13/C14 sieht anderen IEC-60320-Kupplungen auf den ersten Blick ähnlich, ist aber mechanisch nicht kompatibel mit den benachbarten Varianten:
| Stecker | Strom | Temperatur | Unterschied zu C13/C14 |
|---|---|---|---|
| C13/C14 | 10 A | 70 °C | Referenz |
| C15/C16 (Warmgerät) | 10 A | 120 °C | Aussparung an der Unterseite, C13 passt nicht in C16 |
| C19/C20 | 16 A (20 A) | 70 °C | Deutlich größerer Stecker, rechteckig statt quadratisch-trapezförmig |
| C5/C6 (Kleeblatt) | 2,5 A | 70 °C | Kleeblattförmig, für Notebooks — nicht verwechseln! |
Passende Produkte im Shop
|
|
|
Häufig gestellte Fragen
Kann ich ein C13-Kabel an eine C20-Buchse stecken?
Nein. C13/C14 und C19/C20 sind mechanisch nicht kompatibel. C19/C20 hat einen deutlich größeren, rechteckigen Gehäuseausschnitt für den höheren Nennstrom. Details unter C19/C20.
Was ist der Unterschied zwischen C13/C14 und C15/C16?
Gleiche äußere Form, gleicher Nennstrom (10 A). Unterschied: C15/C16 hat eine Aussparung am Gehäuse und ist für bis zu 120 °C zugelassen (Warmgerät). Ein C13-Stecker passt nicht in eine C16-Buchse — die Aussparung verhindert das bewusst, um Überlastung zu vermeiden. Mehr unter Warmgerätestecker C15/C16.
Darf ein C13-Kabel größer als 10 A belastet werden?
Nein. 10 A ist der Nennstrom nach IEC 60320 für 230-V-Netze. Bei dauerhafter Last über 10 A können Kontakte und Leitung überhitzen. Für höhere Ströme (Server, USV) wird C19/C20 mit 16 A Nennstrom eingesetzt.
Was bedeutet V-Lock / Locking bei Kaltgerätekabeln?
V-Lock ist eine mechanische Verriegelung der C13-Kupplung auf dem C14-Einbaustecker. Sie verhindert ungewolltes Herausziehen im Rack — relevant für Server, USV und PDU, bei denen Kabelbewegung durch Vibration oder Wartung zu Ausfällen führen kann.
Welche Aderquerschnitte sind für C13-Kabel üblich?
Standard sind 3× 0,75 mm² (für bis zu 6 A bei 2 m Länge) oder 3× 1,0 mm² (voll belastbar bis 10 A). Hochwertige Serverkabel verwenden 3× 1,5 mm² — geringerer Spannungsabfall, bessere thermische Reserve.
Weitere IEC-Kupplungen im Glossar
Ein Überblick über alle IEC-60320-Bauformen mit Nennstrom und Einsatzgebiet finden Sie auf der Seite Energieführende Stecker. Die meistgefragten Nachbarn von C13/C14:
- C15/C16 Warmgerätestecker — 120 °C-Variante für Wasserkocher und Heizgeräte
- C19/C20 Stecker — 16 A-Variante für Server, USV und PDU
- C5/C6 Kleeblattkupplung — 2,5 A für Notebook-Netzteile
- C7/C8 Kleingerätestecker — 2,5 A für Radios, Ladegeräte
