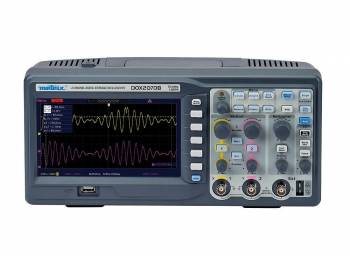

Chauvin Arnoux DOX2070B DOX 2070B Dig. Oszilloskop 2x70 MHz, Farbdisplay, USB, Ethernet

Highlights:

• Digitales Tisch-Oszilloskop mit 2 Kanälen für Bandbreiten bis 70 MHz und großem Panorama-Farbbildschirm
• Maximale Abtastrate von 500 MS/s (2 Kanäle) bzw. 1 GS/s (1 Kanal) im Single Shot Modus und 50 GS/s bei Wiederholung
• 12 Messbereiche mit vertikaler Empfindlichkeit von 2 mV/div bis 10 V/div
• Gleichzeitig 32 automatische Messungen auf dem Bildschirm und manuelle Cursormessungen
• 5 MATH-Funktionen (inkl. FFT) zur detaillierten Echtzeit-Analyse auf 2 verschiedenen Anzeigen
• Vielzahl erweiterter Funktionen: Digitale Filter, Autokalibrierung, Pass/Fail, ROLL, RECORDER, …
• Mehrere Kommunikations-Schnittstellen für Datenübertragung an PC mit der Software EASYSCOPE

Beschreibung:

Die digitalen Tisch-Oszilloskope der METRIX-Serie DOX 2000B bieten eine hohe Leistungsfähigkeit und Benutzerfreundlichkeit in einem kompakten Gehäuse, ideal für Laboranwendungen. Ausgestattet mit zwei Kanälen und einer Bandbreite von bis zu 70 MHz ermöglicht das Modell DOX 2070B detaillierte Messungen und präzise Signalaufzeichnungen. Die maximale Abtastrate beträgt 500 MS/s bei zwei Kanälen und 1 GS/s bei einem Kanal im Single Shot Modus, während im Wiederholungsmodus bis zu 50 GS/s erreicht werden können.

Der 7-Zoll-LCD-Farbbildschirm mit WVGA-Auflösung (800x480) bietet eine großzügige Darstellung mit bis zu 16 horizontalen Teilstrichen, und die Anzeige ist individuell konfigurierbar. Mit vertikalen Empfindlichkeiten von 2 mV/div bis 10 V/div und einer Zeitbasis von 2,5 ns/div bis 50 s/div liefert das Gerät äußerst präzise Daten. Die 5 integrierten MATH-Funktionen, darunter FFT, ermöglichen eine umfassende Echtzeit-Analyse und parallele Darstellung der Signalkurven. Zusätzliche Funktionen wie Autokalibrierung, digitale Filter und die PASS/FAIL-Funktion erweitern die Anwendungsmöglichkeiten des Oszilloskops und bieten Flexibilität für unterschiedliche Messanforderungen.

Die Bedienung erfolgt intuitiv über Drehknöpfe und beleuchtete Funktionstasten an der Frontplatte. Für die Datenübertragung an einen PC stehen USB- und Ethernet-Schnittstellen (RJ45) zur Verfügung, unterstützt von der EASYSCOPE-Software, mit der das Gerät gesteuert und Daten gespeichert werden können. Dank seines Handgriffs und der rutschfesten Standfüße lässt sich das Oszilloskop sicher transportieren und auf dem Arbeitstisch stabil aufstellen.

Technische Daten:

• Bandbreite: 2 Kanäle mit 70 MHz + 1 Kanal für externen Trigger
• Zeitbasis: 2,5 ns/div bis 50 s/div mit einstellbaren Digitalfiltern
• Abtastrate: Single Shot Modus 500 MS/s (2 Kanäle), 1 GS/s (1 Kanal) / Wiederholung 50 GS/s
• Bildschirm: 7-Zoll-WVGA-Farbbildschirm, Auflösung 800x480
• Bedienermenü: 5 Sprachen mit Kontexthilfe auf dem Bildschirm in FR/EN
• Signalerfassung: 2 Kanäle + externer Triggerkanal und komplexe Triggerfunktionen
• Vertikale Auflösung: 8 Bit
• Messmöglichkeiten: 32 automatische Messungen, manuelle und automatische Messkursoren
• Datenübertragung: USB und Ethernet (RJ45) für PC-Verbindung
• Schutzstandard: IEC 61010-1 / 300 V CAT II
• Erweiterte Funktionen: 5 MATH-Funktionen inkl. FFT, Autokalibrierung, digitale Filter, PASS/FAIL-Test, ROLL, RECORDER
