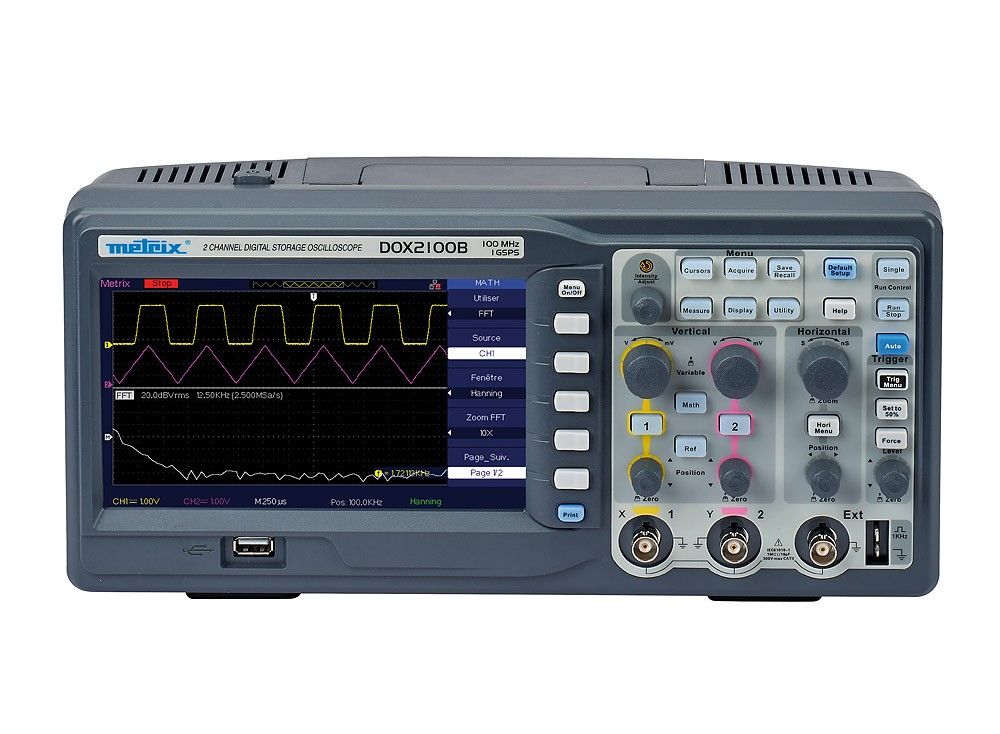

Chauvin Arnoux DOX2100B DOX 2100B Dig. Oszilloskop 2x100 MHz, Farbdisplay, USB, Ethernet

Highlights:

• Digitales Tisch-Oszilloskop mit 2 Kanälen für Bandbreiten bis 100 MHz und großem Panorama-Farbbildschirm
• Maximale Abtastrate von 500 MS/s (2 Kanäle) bzw. 1 GS/s (1 Kanal) im Single Shot Modus und 50 GS/s bei Wiederholung
• 12 Messbereiche mit vertikaler Empfindlichkeit von 2 mV/div bis 10 V/div
• Gleichzeitig 32 automatische Messungen auf dem Bildschirm und manuelle Cursormessungen
• 5 MATH-Funktionen (inkl. FFT) zur detaillierten Echtzeit-Analyse auf 2 verschiedenen Anzeigen
• Vielzahl erweiterter Funktionen: Digitale Filter, Autokalibrierung, Pass/Fail, ROLL, RECORDER, …
• Mehrere Kommunikations-Schnittstellen für Datenübertragung an PC mit der Software EASYSCOPE

Beschreibung:

Das METRIX DOX2100B ist ein digitales Tisch-Oszilloskop mit hoher Leistung und einfacher Bedienung in einem kompakten, platzsparenden Gehäuse, das speziell für den Einsatz im Labor entwickelt wurde. Mit zwei Kanälen und einer Bandbreite bis zu 100 MHz ermöglicht das DOX2100B präzise Signalaufzeichnungen und umfassende Analysen. Die maximale Abtastrate beträgt 500 MS/s bei zwei Kanälen und 1 GS/s bei einem Kanal im Single Shot Modus, und bis zu 50 GS/s im Wiederholungsmodus.

Der 7-Zoll-¼-VGA-Farbbildschirm zeigt bis zu 18 Teilungen auf der X-Achse und ist individuell konfigurierbar, um eine optimale Anzeige zu gewährleisten. Die vertikale Empfindlichkeit reicht von 2 mV/div bis 10 V/div und die Zeitbasis von 2,5 ns/div bis 50 s/div. Mit einer maximalen Speichertiefe von 2 Millionen Punkten bietet das Oszilloskop eine detaillierte und tiefgehende Signalaufnahme für professionelle Analysen. Die erweiterten Funktionen umfassen 5 MATH-Funktionen, darunter eine FFT-Analyse in Echtzeit, Autokalibrierung und zahlreiche Filtermöglichkeiten. Die praktische PASS/FAIL-Funktion ermöglicht schnelle Prüfungen anhand vorgegebener Hüllkurven.

Die EASYSCOPE-Software unterstützt die Fernbedienung und Datensicherung über den PC und ermöglicht die Übernahme von Kurvendateien und Bildschirmkopien. Mehrere Schnittstellen, darunter USB-Host und -Device, erleichtern die Kommunikation und Anbindung an andere Geräte. Mit einem einklappbaren Handgriff und rutschfesten Füßen ist das DOX2100B leicht transportierbar und bleibt stabil auf dem Arbeitstisch.

Technische Daten:

• Bandbreite: 2 Kanäle mit 100 MHz + 1 externer Triggerkanal
• Zeitbasis: 2,5 ns/div bis 50 s/div
• Abtastrate: Single Shot Modus 500 MS/s (2 Kanäle), 1 GS/s (1 Kanal) / ETS-Modus 50 GS/s
• Max. Speichertiefe: 2 Millionen Punkte
• Bildschirm: 7-Zoll-¼-VGA-Farbbildschirm
• Bedienersprachen: Menü in 5 Sprachen, Kontexthilfe in Englisch
• Messmöglichkeiten: 32 automatische Messungen + manuelle Cursormessungen
• Datenübertragung: USB Host und Device für PC-Verbindung
• Schutzstandard: IEC 61010-1 / 300 V CAT II
• Erweiterte Funktionen: 5 MATH-Funktionen inkl. FFT, digitale Filter, Autokalibrierung, PASS/FAIL-Test, ROLL, RECORDER
