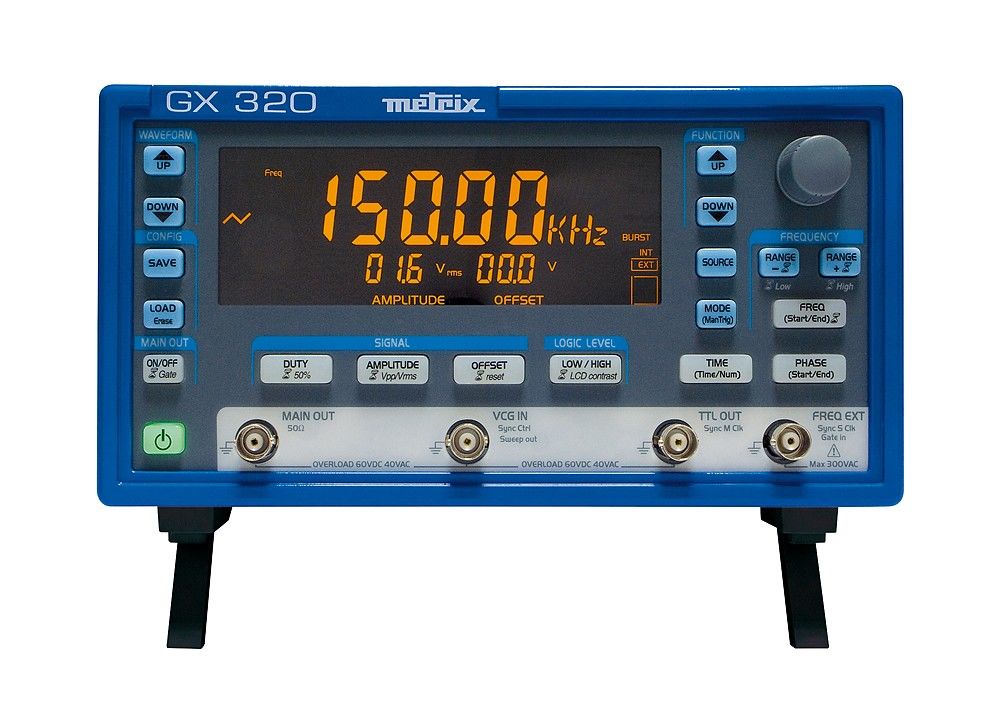

Chauvin Arnoux GX320
GX 320 Funktionsgenerator 20 MHz content_copy

Highlights:

• Multifunktionaler Funktionsgenerator für Frequenzen von 0,001 Hz bis 20 MHz
• Vorteilhafte DDS-Technologie: Hohe Frequenzgenauigkeit und -stabilität
• Präzise Frequenzeinstellung auf den letzten Digit genau
• Erzeugung vielfältiger Signalformen: Sinus, Dreieck, Rechteck, LOGIC und TTL
• „LOGIC“-Signal-Funktion zur direkten Einstellung hoher und niedriger Pegel
• Integrierte AM- und FM-Modulation sowie BURST-, GATE-, FSK-, PSK- und SYNCH-Funktionen
• Wobbelfunktion (SWEEP): Linearer oder logarithmischer Modus, Sägezahn- oder Dreieckssignal mit einstellbarer Dauer

Beschreibung:

Der Funktionsgenerator GX 320 verwendet DDS-Technologie (Direkte Digitale Synthese) und bietet eine Frequenzgenauigkeit und Stabilität, die herkömmliche Generatoren übertrifft. Mit einem Frequenzbereich von 0,001 Hz bis 20 MHz erzeugt der GX 320 präzise Signale in verschiedenen Formen, darunter Sinus-, Dreieck-, Rechteck-, LOGIC- und TTL-Signale. Die LOGIC-Funktion ermöglicht die direkte Einstellung der hohen und niedrigen Pegel, was eine flexible Anpassung an verschiedene Anwendungen erlaubt.

Der GX 320 bietet zahlreiche Modulationsmöglichkeiten, einschließlich interner und externer AM- und FM-Modulation, sowie BURST- und GATE-Funktionen zur detaillierten Analyse kurzer Signalereignisse. Die Shift-Keying-Funktionen (FSK und PSK) erlauben Phasen- und Frequenzsprünge, während die SYNCH-Funktion die Synchronisation mehrerer Signalgeneratoren unterstützt. Durch die kaskadierte Verbindung mehrerer Generatoren lassen sich komplexe Signale simulieren, wie etwa Drehstrom-Netze oder Fourier-Synthese.

Eine praktische Wobbelfunktion (SWEEP) erlaubt lineare und logarithmische Frequenzänderungen mit wahlweise Sägezahn- oder Dreieckssignalen. Der externe Frequenzzähler misst zuverlässig Frequenzen von 5 Hz bis 100 MHz. Das ergonomische Gerät verfügt über eine großformatige LCD-Anzeige (125 x 45 mm) mit einer fünfstelligen Hauptanzeige und 20 mm Ziffernhöhe, die eine klare Darstellung aller Steuerparameter ermöglicht. Die Hintergrundbeleuchtung und der Kontrast des Displays sind einstellbar.

Für Anwendungen, die Fernsteuerung erfordern, ist der GX 320 auch als programmierbares Modell GX320-E erhältlich, das über eine ETHERNET-Schnittstelle und das SCPI-Protokoll gesteuert werden kann. In dieser Version können bis zu 15 vollständige Konfigurationen gespeichert werden.

Technische Daten:

• Frequenzbereich: 0,001 Hz bis 20 MHz
• DDS-Technologie mit hoher Frequenzgenauigkeit
• Signalausgabe: Sinus, Dreieck, Rechteck, LOGIC und TTL
• LOGIC-Signal: Direkte Einstellung der hohen und niedrigen Pegel
• Modulationsarten: AM, FM (intern/extern), BURST, GATE, FSK, PSK, SYNCH
• Wobbelfunktion (SWEEP): Linearer und logarithmischer Modus, Sägezahn- oder Dreieckssignal, einstellbare Dauer
• Externer Frequenzzähler: Messbereich von 5 Hz bis 100 MHz
• Display: LCD (125 x 45 mm) mit fünfstelliger Hauptanzeige, Ziffernhöhe 20 mm
• Display-Einstellungen: Hintergrundbeleuchtung und Kontrast anpassbar
• Kaskadenschaltung zur Simulation komplexer Signale (z. B. Drehstrom-Netzwerke, Fourier-Synthese)
• Programmierbare Version (GX320-E) mit ETHERNET und SCPI-Protokoll, Speicherung von bis zu 15 Konfigurationen
