Chauvin Arnoux P01120633 AmpFlex A130 30-300-3000A/3V 080 cm content_copy

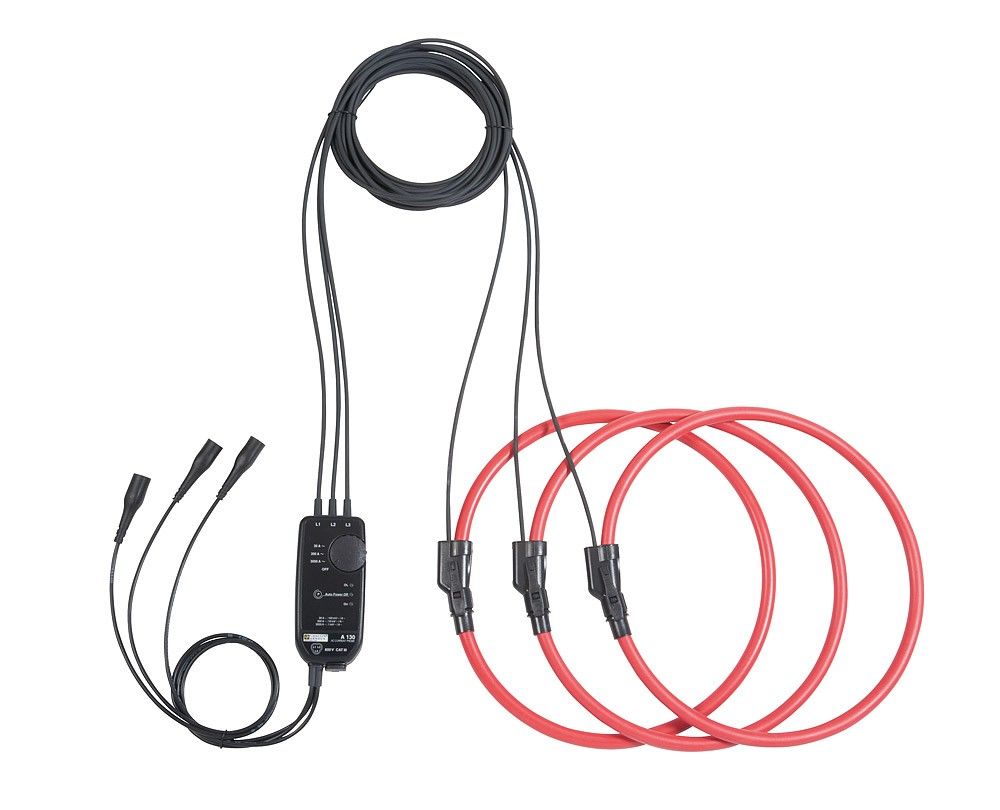

Der Chauvin Arnoux A130 AmpFlex ist ein flexibler dreiphasiger Stromsensor, der zur nicht-invasiven Messung von Wechselströmen in industriellen, energietechnischen und prüftechnischen Anwendungen eingesetzt wird. Das Gerät verfügt über drei unabhängige Messschleifen, die es ermöglichen, Ströme in einem Drehstromsystem oder bis zu drei getrennten Leitern gleichzeitig zu erfassen. Die Sensoren sind aufgrund ihrer Flexibilität und geringen Masse einfach um Kabel, Stäbe oder Litzen zu schließen, unabhängig von deren Form oder Querschnitt. Die Messung erfolgt über das Prinzip der Rogowski-Spule, bei dem kein magnetischer Kreis erforderlich ist, was Sättigungseffekte und Erwärmung vermeidet. Die Ausgabe erfolgt über drei Koaxialkabel mit isolierten BNC-Steckern, die direkt an Leistungsanalysatoren, Schreibergeräte oder andere Messgeräte mit entsprechendem Eingang angeschlossen werden können.

Einsatzbereiche
Der A130 AmpFlex wird in verschiedenen Branchen eingesetzt, darunter die industrielle Wartung und Reparatur, die Energieerzeugung und -verteilung, der öffentliche Nahverkehr sowie Forschungs- und Prüflabore. Er eignet sich insbesondere für die Analyse von Oberschwingungen und für Messungen in komplexen elektrischen Anlagen, wo eine flexible und sichere Montage notwendig ist. Die Schutzart IP67 der Sensoren macht sie auch für den Einsatz im Außenbereich geeignet, während das Gehäuse mit Schutzart IP67 vor Staub und begrenztem Wassereinfluss geschützt ist.

Funktionen und Ausstattung im Detail
Das Gerät bietet einen Messbereich von 0,5 A bis 3 kA, wobei die drei Kaliber die Messung über verschiedene Stromstärken ermöglichen. Die Länge der Sensoren beträgt 80 cm, wobei der Umschließungsdurchmesser 25 cm beträgt. Die Ausgangssignale sind Wechselspannungen, die über die BNC-Stecker abgegeben werden. Die Stromversorgung erfolgt entweder über zwei 1,5 V AA-Batterien oder über ein externes Netzteil mit µUSB-Typ-B-Anschluss. Die Betriebsdauer bei Batteriebetrieb beträgt 500 Stunden. Die Geräte verfügen über eine Abschaltautomatik, die für längere Messkampagnen deaktiviert werden kann. Drei LEDs am Gehäuse zeigen den Betriebszustand an: grüne LED für Stromversorgung, gelbe LED für den Status der Abschaltautomatik und rote LED bei Überschreitung des Messbereichs.

Technik verständlich erklärt
Die Rogowski-Spule, die im A130 AmpFlex verwendet wird, funktioniert ohne magnetischen Kern. Dadurch ist das Gerät biegsam, leicht und resistent gegen Sättigung. Die Messung erfolgt induktiv, wobei die Spannung am Ausgang proportional zur Änderung des Stroms ist. Die geringe Phasenverschiebung und die hohe Linearität sorgen für präzise Leistungsmessungen. Die Bandbreite ist für Industriefrequenzen und Oberschwingungsanalysen geeignet. Die Ausgabe über Koaxialkabel mit BNC-Steckern gewährleistet eine zuverlässige Signalübertragung.

Kompatibilität und Zubehör
Der A130 AmpFlex ist kompatibel mit Leistungsanalysatoren, Schreibern und anderen Messgeräten, die einen AC-Spannungseingang (mV AC / V AC) mit BNC- oder Bananensteckern unterstützen. Passendes Zubehör umfasst Öffnungsklemmen für AmpFLEX (schwarz, 10 Stück), farbige Kennzeichnungsteile, einen Satz von zwei Adaptern BNC-Buchse/4mm-Stecker, Klettbänder (5 Stück) sowie einen USB-Netzadapter. Diese Komponenten erleichtern die Montage, Kennzeichnung und Stromversorgung.

Montage und Installation
Die Installation erfolgt durch Umschließung der zu messenden Leiter mit den flexiblen Sensoren. Die Schleifen lassen sich auch mit Sicherheitshandschuhen bequem öffnen und schließen. Die BNC-Stecker werden direkt an das Messgerät angeschlossen. Die Geräte sind für den Einsatz in Schaltkästen und Verteilerschränken geeignet, da sie leicht und kompakt sind. Die Schutzart IP67 der Sensoren ermöglicht den Einsatz in feuchten oder staubbelasteten Umgebungen.

Vorteile im Betrieb
Der A130 AmpFlex bietet eine hohe Flexibilität bei der Montage, eine lange Betriebsdauer und eine zuverlässige Messung ohne Sättigungseffekte. Die geringe Phasenverschiebung und die hohe Linearität sorgen für genaue Leistungsmessungen. Die Möglichkeit, die Abschaltautomatik zu deaktivieren, ist vorteilhaft bei langen Messkampagnen. Die Stromversorgung über Batterien oder externes Netzteil bietet Flexibilität in der Anwendung. Die integrierten LEDs erleichtern die Bedienung und Statusüberwachung.

Allgemein
Messbereich	0,5 A bis 3 kA
Anzahl Messschleifen	3
Länge der Sensoren	80 cm
Umschließungsdurchmesser	25 cm
Schutzart Sensoren	IP67
Schutzart Gehäuse	IP54
Ausgangssignal	Wechselspannung
Ausgangsanschluss	3 Koaxialkabel mit isolierten BNC-Steckern
Stromversorgung	2 Batterien 1,5 V AA oder externes Netzteil µUSB Typ B 5 V
Betriebsdauer (Batterie)	500 Stunden
Abschaltautomatik	deaktivierbar
LED-Anzeigen	3 (grün: Stromversorgung, gelb: Abschaltautomatik, rot: Messbereichsüberschreitung)
Kategorie	dreiphasiger Stromsensor
Technologie	Rogowski-Spule
Anwendungsbereich	Industrie, Energieerzeugung, Forschung, Prüflabore
Kabeltyp	Koaxialkabel
Anschlussart	BNC-Stecker

---
