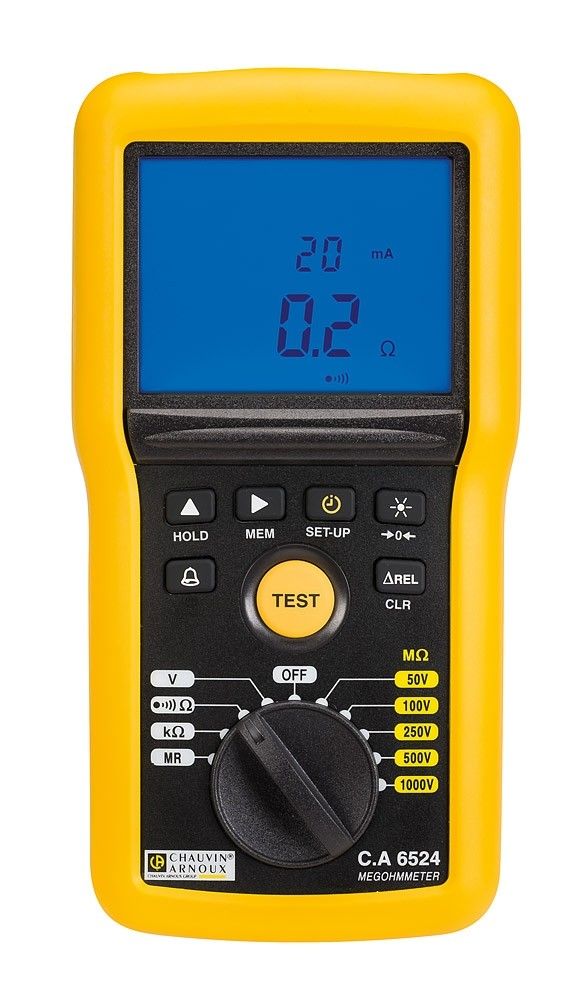

Chauvin Arnoux P01140824 C.A 6524 Isolationsmesser

Highlights:

• Digitaler Isolations- und Durchgangsprüfer für Isolationswiderstandsmessungen bis 200 GΩ für die industrielle Wartung
• 5 Prüfspannungen (50 V / 100 V / 250 V / 500 V / 1000 V) für eine Vielzahl von Anwendungen
• Normgerechte Durchgangsprüfung mit 200 oder 20 mA Prüfstrom und Messleitungskompensation zur Erhöhung der Genauigkeit
• 4 Messmodi: Manuell, Dauerbetrieb, Timer, PI / DAR
• Berechnung der Güteparameter DAR (Dielektrisches Absorptionsverhältnis) und PI (Polarisationsindex) der Isolation
• Speicher für 300 Messwerte: Ergebnisse mit früher gespeicherten Messungen vergleichen
• Multimeter-Funktionen: Spannung (TRMS & DC), Widerstand, Frequenz

Beschreibung:

Isolations- und Durchgangsprüfer bis 1 kV Prüfspannung

Die Modelle der Serie C.A 652x & C.A 653x sind vielseitig und ideal für die industrielle Wartung. Sie ermöglichen die präzise Diagnose von Isolationszuständen und anderen elektrischen Parametern.

Ergonomie und Bedienkomfort:

• Robustes Gehäuse gemäß 600 V CAT IV, Schutzart IP54/IK04
• Magnetische Klappstütze für einfache Befestigung auf Stahloberflächen
• Große, beleuchtete Doppel-Digitalanzeige mit logarithmischem Bargraph
• Fernbedienungssonde mit integrierter Leuchte für Arbeiten in dunklen Umgebungen

Funktionen:

• Isolationsprüfung: Prüfspannungen von 50 V bis 1000 V, Messbereich bis 200 GΩ
• Durchgangsprüfung: Prüfströme 200 mA oder 20 mA gemäß IEC 61557
• Multimeter-Funktion: Spannungsmessung bis 700 V, Frequenzen bis 800 Hz, Widerstände bis 1000 kΩ

Anpassbare Messungen:

• Auswahl zwischen festen und einstellbaren Alarmschwellen
• ΔREL-Funktion zur Anzeige von Abweichungen zu gespeicherten Referenzwerten

Speicherung und Analyse:

• 300 interne Speicherplätze für Messergebnisse
• Optional: Modelle mit Bluetooth®-Schnittstelle und 1300 Speicherplätzen
• PC-Software Megohmmeter Transfer (MEG) für Echtzeit-Grafiken und Datentransfer
• Optional: DataView®-Software zur Erstellung von Prüfberichten

Technische Daten:

• Prüfspannungen: 50 / 100 / 250 / 500 / 1000 V
• Messbereich Isolationswiderstand: Bis 200 GΩ
• Prüfmodi: Manuell, verriegelt, Timer, PI / DAR-Ermittlung
• Durchgangsprüfung: Prüfströme 200 mA / 20 mA
• Spannungsmessung: Bis 700 V
• Frequenzmessung: 15,3 – 800 Hz
• Widerstandsmessung: Bis 1000 kΩ
• Anzeige: Doppel-Digitalanzeige und logarithmischer Bargraph
• Speicherung: 300 Messwerte
• Stromversorgung: 6 x LR6 / AA-Batterien
• Abmessungen: 211 x 108 x 60 mm
• Gewicht: 850 g
• Schutzart: IP54, Messkategorie 600 V CAT IV
