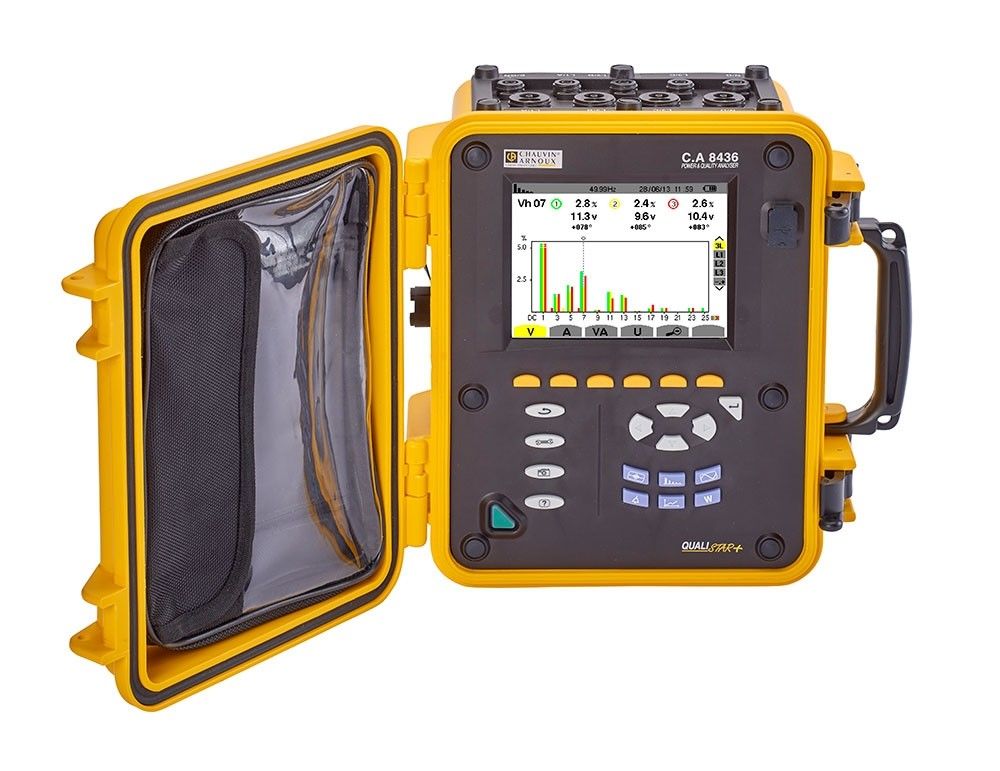

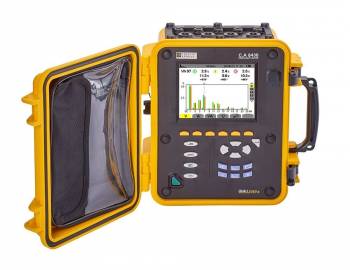

Chauvin Arnoux P01160595 C.A 8436 Leistungs- und Energieanalysator

Beschreibung auf Deutsch:

Der Qualistar+ C.A 8436 ist ein leistungsstarker und robuster Netzanalysator, der speziell für den Einsatz unter anspruchsvollen Bedingungen entwickelt wurde. Dank seines IP67-zertifizierten Gehäuses ist er staubdicht, allwettertauglich und für den Einsatz auf Baustellen ebenso geeignet wie in Innenräumen. Mit 5 Spannungseingängen und 4 Stromeingängen ermöglicht der C.A 8436 die präzise Messung aller Spannungs-, Strom- und Leistungsparameter eines Netzes und die simultane Erfassung von Netzqualitätsparametern, Transienten, Alarmen und Signalformen.

Die neue Version des Qualistar+ bietet zahlreiche Verbesserungen, wie die Inrush-Funktion mit bis zu 10 Minuten Aufzeichnungsdauer für Einschaltströme und die Berücksichtigung von Gleichstromkomponenten. Der C.A 8436 berechnet verzerrende Spannungen und Ströme, analysiert Leistungen (P, Q, S und D) gesamt und pro Phase und ermittelt Flicker-Werte (Pst und Plt). Mit einem umfassenden Speicher-Modus, der eine sofortige Datenspeicherung ermöglicht, sowie bis zu 40 konfigurierbaren Alarmen ist dieses Gerät ideal für die Überwachung aller Anlagentypen.

Das ergonomische Design mit einem großen 148-mm-TFT-Farbbildschirm und einem strukturierten Bedienfeld erleichtert die Bedienung und sorgt für effizientes Arbeiten. Die mitgelieferte Power Analyser Transfer-Software ermöglicht eine einfache Konfiguration des Geräts, das Auslesen und die Analyse der Messergebnisse sowie den Export in Excel.

Technische Daten:

• Eingangskanäle: 5 Spannungseingänge, 4 Stromeingänge
• Messparameter:
- Spannung (TRMS AC+DC): bis 1000 V
- Strom (TRMS AC+DC): 5 mA bis 10 kA (abhängig vom Stromwandler)
- Frequenz
- Leistungen: P, Q, S, D pro Phase und gesamt
- Energiewerte: Wh, varh, VAh, Joule, Tep, BTU, toe usw.

• Netzqualitätsanalyse:
- Oberschwingungen: bis Rang 50
- Transienten: bis zu 210
- Flicker: Pst und Plt
- Inrush-Modus: bis 10 Minuten

• Alarme: Bis zu 40 konfigurierbare Alarme gleichzeitig
• Speicher: Sofortige Speicherung, Langzeitaufzeichnung
• Schutzart: IP67
• Schnittstellen: USB
• Abmessungen: 240 x 180 x 55 mm
• Gewicht: 2,2 kg

Lieferumfang:

• Qualistar+ C.A 8436
• Power Analyser Transfer Software
• USB-Kabel
• Farbcodierte Stifte und Ringe für Eingänge
• Bedienungsanleitung
• Transportkoffer

Besonderheiten:

• Robustes, wetterfestes Gehäuse für den Einsatz unter extremen Bedingungen
• Simultane Erfassung von Netzqualitätsparametern, Transienten, Alarmen und Signalformen
• Inrush-Funktion mit Aufzeichnung bis zu 10 Minuten
• Ergonomisches Design mit großem TFT-Farbbildschirm
• Umfangreiche Speichermöglichkeiten und vielseitige Anwendungen
