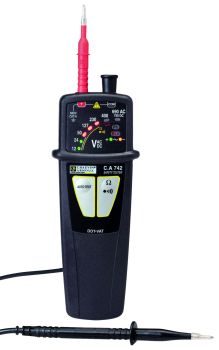

Chauvin Arnoux P01191742Z CA 742 Spannungsprüfer content_copy

Beschreibung auf Deutsch:

Der zweipolige Spannungsprüfer C.A 742 ist ein zuverlässiges und unverzichtbares Werkzeug für Elektriker, um die Spannungsfreiheit von Elektroanlagen vor Wartungs- oder Installationsarbeiten sicherzustellen. Das Gerät erfüllt die Norm IEC 61243-3 Ausg. 3 und ist somit für den Einsatz in Außen- und Innen-Anlagen der Installationskategorie CAT IV 600 V geeignet.

Mit einem integrierten Selbsttest, der alle elektrischen Schaltkreise, die Stromversorgung, die Anzeigen und die Messleitungen prüft, bietet der C.A 742 höchste Sicherheit und Zuverlässigkeit. Die abnehmbaren Prüfspitzen und Messleitungen ermöglichen eine flexible Anpassung an verschiedene Anwendungen.

Hauptmerkmale:

• Spannungsprüfung: Bis 690 V AC (16 2/3 Hz bis 800 Hz) und 750 V DC
• Einpolige Außenleitererkennung: Einfache Phasenprüfung mit nur einer Prüfspitze
• Drehfeldrichtungsanzeige: Bis 400 Hz
• Durchgangsprüfung: Akustische und visuelle Anzeige bei R < 100 Ω
• Selbsttest: Prüfung aller Funktionen und Komponenten vor dem Einsatz

Technische Daten:

• Spannungsbereich: 12 bis 690 V AC / 750 V DC
• Anzeige: LED zur Spannungs- und Polaritätsanzeige (AC/DC)
• Schutzklasse: IP65 – robust und für den Einsatz in anspruchsvollen Umgebungen geeignet
• Normen: IEC 61243-3, DIN VDE 0682-401
• Installationskategorie: CAT IV 600 V
• Besonderheiten:
- Redundantes Sicherheitssystem: ELV-LED blinkt bei Spannungen >50 V AC oder >120 V DC
- Abnehmbare Prüfspitzen und Messleitungen für flexible Einsatzmöglichkeiten
- Optionaler Adapter C.A 753 für einfache Prüfungen an Schukosteckdosen


Anwendungsbereiche:

• Prüfung der Spannungsfreiheit in elektrischen Anlagen
• Phasen- und Polaritätsprüfungen
• Drehfeldrichtungsanzeige für Drehstromnetze
• Durchgangsprüfung von Leitungen

Lieferumfang:

• C.A 742 Spannungsprüfer
• Abnehmbare Prüfspitzen und Messleitungen
• Bedienungsanleitung
• Optional erhältlich: IP2X-Zubehör und C.A 753 Adapter für Schukosteckdosen

Besonderheiten:

• Kompakt und robust, ideal für den mobilen Einsatz
• Leichte Bedienung durch intuitive LED-Anzeigen
• Hohe Sicherheit durch umfassenden Selbsttest

Eigenschaften
Spannungsdetektion, Spannung	12 Vac ≤ U ≤ 690 Vac 12 Vdc ≤ U ≤ 750 Vdc
Spannungsdetektion, Frequenz	Gleichstrom, 16 2/3 bis 800 Hz
Spannungsdetektion, Impedanz	> 300 kΩ
Spannungsdetektion, Maximalstrom	3,5 mA RMS
Spannungsdetektion, Gefährliche Spannungsanzeige	Die rote ELV (Extra Niederspannung) Anzeige zeigt an, dass die Spannung über der SELV (Sicherheits-Niederspannung) liegt und schneller blinkt, je höher die anliegende Spannung ist.
Phasen-/Neutralidentifikation	Über 120* V (45 - 65 Hz) Über 400 V (16 2/3 - 45 Hz)
Kontinuität mit Summer, Auslöseschwelle	100 Ω typisch (150 Ω max.)
Kontinuität mit Summer, Erweiterter Kontinuitätstest	-
Kontinuität mit Summer, Teststrom	≤ 1 mA
Kontinuität mit Summer, Spannung im offenen Stromkreis	≤ 3,3 V
Kontinuität mit Summer, Schutz	Bis zu 1000 V
Kontinuität mit Summer, Phasen-zu-Phasen-Spannung	-
Kontinuität mit Summer, Frequenz	-
Summer	Diskontinuierlicher Piepton zur Spannungsdetektion und kontinuierlicher Piepton zur Kontinuität
Schutzgrad des Gehäuses	Gehäuse: IP65 Spitzen (optional): IP2X
Klimatische Bedingungen	Verwendung von -15 °C bis +45 °C / 20 bis 95 % RF
Stromversorgung	2 Batterien 1,5V (LR03)
Autonomie	7500 Messungen von 10 s
Abmessungen / Gewicht	163 x 64 x 40 mm / 210 g
Spannungsdetektion, Polaritätsanzeige
Kontinuität mit Summer, Phasenrotation

---
