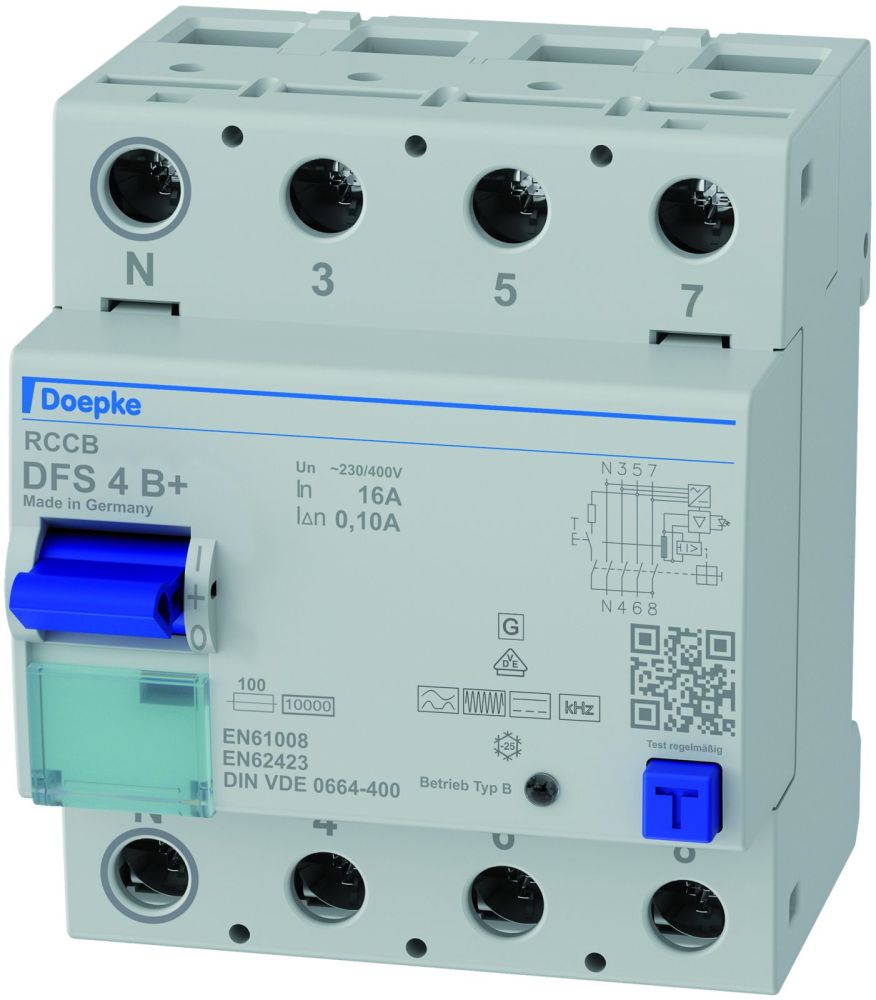

Doepke DFS4 016-4/0,10-B+ FI-Schalter allstromsensitiv 09115895

Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmaßnahme 'Schutz durch automatische Abschaltung der Stromversorgung' gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geräte der Baureihe DFS 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter. In der Standardausführung belegen sie nur vier Teilungseinheiten. Während DFS 4 in der Ausführung für Wechsel- und pulsierende Gleichfehlerströme für dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausführungen (Typ B, Typ B+) spezielle Varianten für den ein- oder dreiphasigen Betrieb. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen - je nach Ausführung - bis zu 125 A verfügbar. Alle Geräte sind in der Ausführung 'HD' erhältlich, die sich besonders für den Einsatz in rauen Umgebungen (Tunnel, Schwimmbäder etc.) eignet. Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. DFS 2 und DFS 4 mit der Fehlerstromcharakteristik B+ erfassen glatte Gleichfehlerströme sowie alle weiteren Fehlerströme des Typs B+ gemäß DIN VDE 0664-400. Die dazu benötigte Betriebsspannung wird der Netzspannung entnommen. Dabei ist eine korrekte Spannungsversorgung gewährleistet, wenn die Spannung zwischen den Netzleitern ? 50 V ist. Fehlerströme des Typs A werden netzspannungsunabhängig erkannt. Des Weiteren erkennen diese RCCB lückenlos Fehlerströme aller Frequenzen bis 20 kHz bei einer max. Auslöseschwelle von 420 mA. Im Vergleich zu Geräten mit der Charakteristik B SK bieten Geräte mit der Charakteristik B+ daher einen gehobenen Brandschutz, d. h. einen Brandschutz auch bei Fehlerströmen mit Frequenzen oberhalb der Bemessungsfrequenz. Der Fehlerschutz gemäß VDE 0100 Teil 410 ist bei einem entsprechenden Erdwiderstand über den gesamten Frequenzbereich der Fehlerstromerfassung gegeben. Der maximal zulässige Erdungswiderstand errechnet sich dabei als Quotient aus der zulässigen Berührspannung und dem höchsten Auslösefehlerstrom im gesamten erfassten Frequenzbereich. Da der Auslösestromfrequenzgang bei RCCB des Typs B+ bei gleichem Bemessungsfehlerstrom deutlich unter der Kennlinie eines RCCB mit SK-Charakteristik verläuft, setzt ihre Anwendung geringere Ableitströme in der zu überwachenden Anlage voraus. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: - allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 20 kHz, - erfüllt die Anforderungen der Bauvorschriften VDE 0664-10, VDE 0664-400, ÖVE/ÖNORM E 8601, - hohe Immunität gegenüber transienten Ableit- und Fehlerströmen durch träges Ansprechen der Auslösung, - elektromagnetische Verträglichkeit entsprechend VDE 0664-30 sowie VDE 08396-2 (Störfestigkeit für Industrieanwendungen), - hohe Verfügbarkeit auch der spannungsabhängigen Erfassung von glatten Gleichfehlerströmen und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz durch volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC, - netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A, - geringe Baugröße für alle Bemessungsströme, - hohe Kurzschlussfestigkeit, - beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, - Schaltstellungsanzeige, - Sichtfenster für Beschriftungsetiketten, - Multifunktionsschaltknebel mit drei Positionen: 'ein', 'aus', 'ausgelöst', - Neutralleiter bei zweipoligen RCCB rechts, bei vierpoligen in Standardausführung links, vierpolige RCCB bis 80 A sind auch mit N-Leiter rech
Typ: DFS4 016-4/0,10-B+
