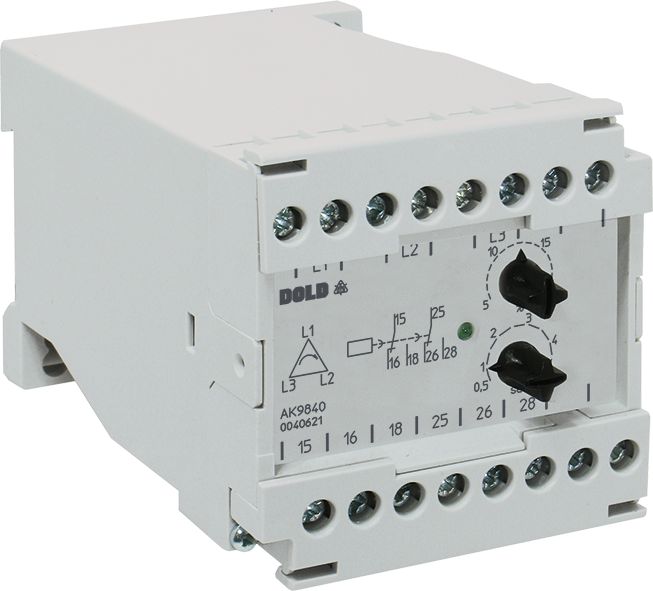

Dold 0017938 AK9840.82 3AC50/60Hz 440V Asymmetrirelais
|
669,51 EUR |
|||||||||||
|
( 796,72 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
|
oder ab 14,66 EUR monatl. Leasingrate
|
|||||||||||
| Nachbestellt · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 100046 | ||||||||||
| Hersteller-Nr.: | 0017938 | ||||||||||
| EAN-Code: | 4030641179380 | ||||||||||
| Gewicht: | 0.33 kg | ||||||||||
| Typ: | AK9840.82 3AC50/60HZ 440V | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0017938:
Das Asymmetrierelais AK9840.82 von Dold ist ein elektrisches Überwachungsgerät für Dreiphasennetze mit einer Nennspannung von 3AC 440 V bei 50/60 Hz. Es dient der kontinuierlichen Überwachung der Spannungsasymmetrie, Unterspannung, Phasenausfall sowie falscher Phasenfolge in industriellen und technischen Anlagen. Das Gerät ist für den Einsatz in Schaltschränken ausgelegt und erkennt bereits geringe Abweichungen im Netz, um frühzeitig auf drohende Störungen zu reagieren.
Einsatzbereiche
Das Relais ist für die Überwachung von Drehstromnetzen in der Industrie, bei Produktionsanlagen, in Gebäudetechnik sowie in Notstromversorgungen geeignet. Es kann auch in Netzen mit Neutralleiter eingesetzt werden, wobei der N-Anschluss nicht erforderlich ist. Die Nennspannung muss in diesem Fall auf die Dreieckspannung umgerechnet werden. Besonders geeignet ist das Gerät für Netze mit hohem Oberwellengehalt, wie sie bei Thyristoranlagen, automatischen Blindstromkompensationsanlagen oder Notstromversorgungen auftreten. Die verwendete Messmethode gewährleistet, dass der Oberwellenanteil die Ansprechwerte nicht verfälscht.
Funktionen und Ausstattung im Detail
Das Gerät erkennt Spannungsasymmetrie durch die Messung der Differenz zwischen zwei Spannungen. Es reagiert nicht auf symmetrische Spannungsabsenkungen, solange die Unterspannungserkennung bei 0,7-facher Nennspannung nicht unterschritten wird. Bei Überschreitung des eingestellten Asymmetriewertes (5 bis 20 % der Nennspannung) oder bei Unterspannung wird das Ausgangsrelais nach der einstellbaren Ansprechverzögerung (0,5 bis 5 Sekunden) entriegelt. Bei falscher Phasenfolge erfolgt die Auslösung unverzögert. Die Rückspannungserkennung ist ebenfalls integriert; je nach Netzbedingungen wird die Rückspeisung entweder als Asymmetrie (verzögert) oder als falsche Phasenfolge (unverzögert) erkannt.
Technik verständlich erklärt
Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im normalen Betrieb aktiviert ist (geschlossen). Bei einem Fehler wird es deaktiviert (geöffnet). Die Zustandsanzeige erfolgt über eine LED, die leuchtet, wenn das Ausgangsrelais aktiv ist. Die LED erlischt bei Auslösung. Die Ansprechverzögerung ist stufenlos einstellbar, um falsche Auslösungen bei kurzzeitigen Spannungsschwankungen zu vermeiden. Die Einstellung erfolgt über einen Drehregler am Gerät. Die Messbereiche reichen von 0,7 bis 1,1-facher Nennspannung (bei 3AC 400 V) und bis 1,2-facher Nennspannung (bei 3AC 440 V) mit einer maximalen Verzögerung von 1,5 Sekunden.
Kompatibilität und Zubehör
Das Relais ist für Nennspannungen von 3AC 110 bis 690 V verfügbar, wobei die hier angegebene Variante für 3AC 440 V ausgelegt ist. Es ist nach IEC/EN 60255-1 zertifiziert. Die Kontaktbestückung umfasst 2 Wechsler, die für die Steuerung von Hilfskontakten oder Warnleuchten geeignet sind. Die Baubreite beträgt 70 mm, was es für Standard-Schaltschrankmontage geeignet macht. Es ist auch für die automatische Umschaltung auf Batteriespeisung von Sicherheitsbeleuchtungen bei Absinken der Netzspannung um 30 % (nach VDE 0108) einsetzbar.
Montage und Installation
Die Montage erfolgt in einem Schaltschrank. Die Anschlüsse L1, L2, L3 dienen zur Verbindung mit dem zu überwachenden Drehstromnetz. Die Ausgangskontakte (15-16, 15-18, 25-26, 25-28) sind für die Verbindung mit externen Schaltgeräten vorgesehen. Die LED-Anzeige zeigt den Zustand des Ausgangsrelais an. Die Einstellungen für Asymmetrie und Verzögerung erfolgen direkt am Gerät. Keine zusätzlichen Hilfsspannungen sind erforderlich.
Vorteile im Betrieb
Die frühzeitige Erkennung von Netzstörungen ermöglicht präventive Wartungsmaßnahmen und verhindert Schäden an Maschinen und Anlagen. Die einfache Installation ohne Hilfsspannung reduziert den Verdrahtungsaufwand. Die hohe Stabilität bei Oberwellenbelastung macht das Gerät auch für anspruchsvolle Industrieanwendungen geeignet. Die klare LED-Anzeige und die einstellbare Verzögerung erhöhen die Betriebssicherheit und die Verfügbarkeit der Anlage.
Einsatzbereiche
Das Relais ist für die Überwachung von Drehstromnetzen in der Industrie, bei Produktionsanlagen, in Gebäudetechnik sowie in Notstromversorgungen geeignet. Es kann auch in Netzen mit Neutralleiter eingesetzt werden, wobei der N-Anschluss nicht erforderlich ist. Die Nennspannung muss in diesem Fall auf die Dreieckspannung umgerechnet werden. Besonders geeignet ist das Gerät für Netze mit hohem Oberwellengehalt, wie sie bei Thyristoranlagen, automatischen Blindstromkompensationsanlagen oder Notstromversorgungen auftreten. Die verwendete Messmethode gewährleistet, dass der Oberwellenanteil die Ansprechwerte nicht verfälscht.
Funktionen und Ausstattung im Detail
Das Gerät erkennt Spannungsasymmetrie durch die Messung der Differenz zwischen zwei Spannungen. Es reagiert nicht auf symmetrische Spannungsabsenkungen, solange die Unterspannungserkennung bei 0,7-facher Nennspannung nicht unterschritten wird. Bei Überschreitung des eingestellten Asymmetriewertes (5 bis 20 % der Nennspannung) oder bei Unterspannung wird das Ausgangsrelais nach der einstellbaren Ansprechverzögerung (0,5 bis 5 Sekunden) entriegelt. Bei falscher Phasenfolge erfolgt die Auslösung unverzögert. Die Rückspannungserkennung ist ebenfalls integriert; je nach Netzbedingungen wird die Rückspeisung entweder als Asymmetrie (verzögert) oder als falsche Phasenfolge (unverzögert) erkannt.
Technik verständlich erklärt
Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im normalen Betrieb aktiviert ist (geschlossen). Bei einem Fehler wird es deaktiviert (geöffnet). Die Zustandsanzeige erfolgt über eine LED, die leuchtet, wenn das Ausgangsrelais aktiv ist. Die LED erlischt bei Auslösung. Die Ansprechverzögerung ist stufenlos einstellbar, um falsche Auslösungen bei kurzzeitigen Spannungsschwankungen zu vermeiden. Die Einstellung erfolgt über einen Drehregler am Gerät. Die Messbereiche reichen von 0,7 bis 1,1-facher Nennspannung (bei 3AC 400 V) und bis 1,2-facher Nennspannung (bei 3AC 440 V) mit einer maximalen Verzögerung von 1,5 Sekunden.
Kompatibilität und Zubehör
Das Relais ist für Nennspannungen von 3AC 110 bis 690 V verfügbar, wobei die hier angegebene Variante für 3AC 440 V ausgelegt ist. Es ist nach IEC/EN 60255-1 zertifiziert. Die Kontaktbestückung umfasst 2 Wechsler, die für die Steuerung von Hilfskontakten oder Warnleuchten geeignet sind. Die Baubreite beträgt 70 mm, was es für Standard-Schaltschrankmontage geeignet macht. Es ist auch für die automatische Umschaltung auf Batteriespeisung von Sicherheitsbeleuchtungen bei Absinken der Netzspannung um 30 % (nach VDE 0108) einsetzbar.
Montage und Installation
Die Montage erfolgt in einem Schaltschrank. Die Anschlüsse L1, L2, L3 dienen zur Verbindung mit dem zu überwachenden Drehstromnetz. Die Ausgangskontakte (15-16, 15-18, 25-26, 25-28) sind für die Verbindung mit externen Schaltgeräten vorgesehen. Die LED-Anzeige zeigt den Zustand des Ausgangsrelais an. Die Einstellungen für Asymmetrie und Verzögerung erfolgen direkt am Gerät. Keine zusätzlichen Hilfsspannungen sind erforderlich.
Vorteile im Betrieb
Die frühzeitige Erkennung von Netzstörungen ermöglicht präventive Wartungsmaßnahmen und verhindert Schäden an Maschinen und Anlagen. Die einfache Installation ohne Hilfsspannung reduziert den Verdrahtungsaufwand. Die hohe Stabilität bei Oberwellenbelastung macht das Gerät auch für anspruchsvolle Industrieanwendungen geeignet. Die klare LED-Anzeige und die einstellbare Verzögerung erhöhen die Betriebssicherheit und die Verfügbarkeit der Anlage.
| Technische Daten | |
| 1- / 3-phasig | 3 |
| Ausgangskontakte | 2 Wechsler |
| Baubreite | 70 mm |
| Gehäusebauform | Schaltschrank |
| Messbereich max. | 3 AC 690 V |
| Standardmessbereich | 3 AC 400 V |
| Gerätetyp | AK 9840 |
| Ansprechverzögerung | |
| Variante | |
| Kontaktbestückung | 2 Wechsler |
| Nennspannung | 3AC 440 V 50/60 Hz |
