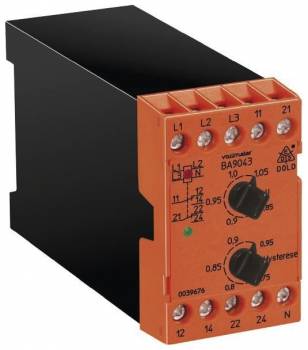

Dold 0027221 BA9043/003 3AC50-400Hz 500V 0,5-10S Unterspannungsrelais
|
302,01 EUR |
|||||||||||
|
( 359,39 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 156694 | ||||||||||
| Hersteller-Nr.: | 0027221 | ||||||||||
| EAN-Code: | 4030641272210 | ||||||||||
| Gewicht: | 0.34 kg | ||||||||||
| Typ: | BA9043/003 3AC50/60HZ 500V 0,5-10S | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0027221:
Einsatzbereiche
Das Relais ist für den Einsatz in Industrie- und Bahnanwendungen konzipiert, wo eine zuverlässige Spannungsüberwachung von entscheidender Bedeutung ist. Es wird in Schaltschränken montiert und ist für Dauerbetrieb ausgelegt. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur zwischen -25 °C und +60 °C. Die maximale Betriebshöhe beträgt 2000 m über Meeresspiegel. Die Geräte sind nach IEC/EN 60255-1 normkonform und tragen das UKCA-Zeichen, was die Konformität mit den europäischen Sicherheitsanforderungen bestätigt.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die für Schaltvorgänge mit einem thermischen Strom von bis zu 6 A pro Kontakt ausgelegt sind. Die Schaltvermögen liegen bei 2 A / AC 230 V für Schließer und 1 A / AC 230 V für Öffner nach AC 15 (IEC/EN 60947-5-1). Die elektrische Lebensdauer beträgt bei 3 A und AC 230 V mindestens 200.000 Schaltspiele, die mechanische Lebensdauer über 30 Millionen Schaltspiele. Die Kontakte sind mit einer LED-Anzeige für Betriebsbereitschaft (rote LED) und Kontaktstellung (grüne LED) ausgestattet, um den Betriebszustand visuell überprüfen zu können. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, was eine sichere Abschaltung gewährleistet.
Technik verständlich erklärt
Die Spannungsüberwachung erfolgt durch Messung der einzelnen Phasen gegen die dritte Phase, da kein Neutralleiter vorhanden ist. Die Ansprechwerte sind stufenlos zwischen 0,85 und 1,05-fach der Nennspannung einstellbar, die Hysterese (Rückfallverhältnis) liegt zwischen 0,75 und 0,95 des Ansprechwertes. Die Zeitverzögerung ist stufenlos einstellbar im Bereich von 0,5 bis 10 Sekunden und wirkt nur, wenn die Spannung mindestens 0,6-fach der Nennspannung beträgt. Unterhalb von 0,4-fach der Nennspannung erfolgt die Abschaltung unverzögert. Die Überlastbarkeit beträgt 1,2-fach der Nennspannung dauernd.
Kompatibilität und Zubehör
Das Relais ist für 3-phasige Drehstromnetze ohne Neutralleiter ausgelegt. Es ist mit anderen Varianten der BA 9043-Serie kompatibel, wie z. B. BA9043/001 (ohne Neutralleiter, ohne Zeitverzögerung) oder BA9043/002 (mit Neutralleiter, mit Zeitverzögerung). Die Geräte sind für die Montage auf DIN-Schiene (IEC/EN 60715) vorgesehen. Die Anschlussklemmen sind für 2 x 2,5 mm² (massiv) oder 2 x 1,5 mm² (litziert) ausgelegt, mit einer Abisolierlänge von 10 mm und einem Anzugsmoment von 0,8 Nm. Die Befestigung erfolgt über Plus-Minus-Schrauben mit selbstlösendem Klemmhebel.
Montage und Installation
Die Montage erfolgt auf einer DIN-Schiene im Schaltschrank. Die Verdrahtung ist einfach, da keine Hilfsspannung erforderlich ist. Die Anschlussklemmen sind klar beschriftet: L1, L2, L3 für die Netzanschlussleitungen und 11, 12, 14 sowie 21, 22, 24 für die beiden Wechslerkontakte. Die Einstellung der Ansprech- und Rückfallwerte sowie der Zeitverzögerung erfolgt über die Drehpotis an der Vorderseite des Geräts. Die Baubreite beträgt 45 mm, die Abmessungen sind 45 x 73 x 132 mm (Breite x Höhe x Tiefe). Die Geräte sind oberwellenunempfindlich, was sie für Netze mit hohen Harmonischen geeignet macht.
Vorteile im Betrieb
Das Relais ermöglicht eine präventive Wartung durch frühzeitige Erkennung von Spannungsanomalien. Die schnellere Fehlerlokalisierung reduziert Ausfallzeiten und erhöht die Produktivität. Die LED-Anzeigen bieten eine visuelle Rückmeldung zum Betriebszustand. Die einstellbare Zeitverzögerung verhindert unnötige Abschaltungen bei kurzzeitigen Spannungseinbrüchen. Die hohe mechanische und elektrische Lebensdauer sorgt für eine lange Betriebsdauer mit geringem Wartungsaufwand. Die Energieeffizienz wird durch den geringen Nennverbrauch von 4 VA (AC) unterstützt. Die Geräte sind EMV-konform und weisen eine Überspannungskategorie III sowie eine Bemessungsstoßspannung von 6 kV auf.
Zulassungen und Kennzeichen
Das Gerät trägt das UKCA-Zeichen und entspricht der Norm IEC/EN 60255-1. Die EMV-Anforderungen sind gemäß IEC/EN 61000-4-2 (ESD), -4-3 (HF-Einstrahlung), -4-4 (schnelle Transienten) und -4-5 (Stoßspannungen) erfüllt. Die Geräte sind für den Einsatz in Industrie- und Bahnanwendungen geeignet und entsprechen den Anforderungen der DIN EN 50155 (für Bahnanwendungen) sowie der Vibration- und Stoßfestigkeit nach Kategorie 1, Klasse B (IEC/EN 61373).
| Technische Daten | |
| 1- / 3-phasig | 3 |
| Ausgangskontakte | 2 Wechsler |
| Baubreite | 45 mm |
| Gehäusebauform | Schaltschrank |
| Hilfsspannung | Ohne |
| Nennspannung max. | 3/N AC 690 / 400 V |
| Gerätetyp | BA 9043 |
| Ansprechverzögerung | |
| Variante | |
| Kontaktbestückung | 2 Wechsler |
| Nennspannung | 3AC 500 V |
| Zeitverzögerung | 0,5 - 10 s |
| Zulassungen und Kennzeichen | UKCA |
| Variante | Für Drehstromnetze ohne Neutralleiter. Zeitverzögerung einstellbar |
