Dold 0028125 BA9043/001 3AC50-400Hz 415V Unterspannungsrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0028125 BA9043/001 3AC50-400Hz 415V Unterspannungsrelais
( 4.3 / 5 ) 16 Wertungen

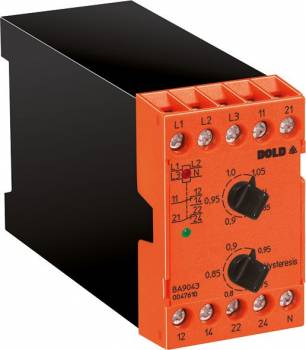

Dold 0028125
Abbildung kann vom Original abweichen !
270,07 EUR
( 321,38 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0028125 BA9043/001 3AC50-400Hz 415V Unterspannungsrelais
Datenblatt:file_download Download
Lieske-Nr.:822942
Hersteller-Nr.: 0028125
EAN-Code: 4030641281250
Gewicht:0.34 kg
Typ:BA9043/001 3AC50/60HZ 415V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4268,04 EUR
8266,02 EUR
12263,99 EUR
16261,97 EUR

Produktinformationen zu Dold 0028125:

Das Dold Unterspannungsrelais BA9043/001 ist ein 3-phasiges Überwachungsgerät für Drehstromnetze ohne Neutralleiter. Es dient der kontinuierlichen Überwachung der Netzspannung und reagiert bei Unterspannung durch das Schalten der Ausgangskontakte. Das Gerät ist für Nennspannungen von 3AC 415 V ausgelegt und entspricht der Norm IEC/EN 60255-1. Die Messung erfolgt über eine arithmetische Mittelwertbildung der drei Phasen, wobei bei dieser Variante L1 und L2 gegen L3 gemessen werden. Die Einstellung der Ansprech- und Rückfallwerte erfolgt über Drehpotis an der Gerätefront, wodurch eine bedienerfreundliche Anpassung an die jeweilige Anwendung möglich ist.

Einsatzbereiche
Das Relais ist für den Einsatz in Industrie- und Bahnanwendungen konzipiert, wo eine zuverlässige Spannungsüberwachung erforderlich ist. Es eignet sich insbesondere für Netze mit Frequenzen zwischen 50 und 400 Hz. Die Anwendung erfolgt in Schaltschränken, wobei die Baubreite von 45 mm eine kompakte Montage auf einer DIN-Schiene ermöglicht. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur zwischen -25 °C und +60 °C.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die bei Unterspannung den Ausgangszustand ändern. Die Ansprechverzögerung ist aktiv, jedoch ist bei dieser Variante keine einstellbare Zeitverzögerung vorhanden. Die Ausgangsrelais arbeiten nach dem Ruhestromprinzip, was bedeutet, dass sie im Fehlerfall nicht aktiviert werden. Die Betriebsbereitschaft und die Kontaktstellung werden über LED-Anzeigen signalisiert: eine rote LED zeigt an, dass Betriebsspannung anliegt, eine grüne LED zeigt die Aktivierung des Ausgangsrelais an. Das Gerät ist oberwellenunempfindlich, was eine stabile Funktion auch bei verzerrten Spannungsverläufen gewährleistet.

Technik verständlich erklärt
Die Spannungsmessung erfolgt durch die arithmetische Mittelwertbildung der drei Phasen. Bei der Variante BA9043/001, die für Netze ohne Neutralleiter ausgelegt ist, werden die Phasen L1 und L2 gegen L3 gemessen. Die Einstellung des Ansprechwerts erfolgt stufenlos zwischen 0,85 und 1,05-facher Nennspannung, der Rückfallwert (Hysterese) beträgt 0,75 bis 0,95 des Ansprechwerts. Die maximale Überlastbarkeit beträgt 1,2-fache Nennspannung dauernd. Der Nennverbrauch liegt bei 4 VA. Die Schaltverzögerung ist bei dieser Variante nicht vorhanden, jedoch ist bei anderen Varianten eine einstellbare Zeitverzögerung von 0,5 bis 10 Sekunden möglich.

Kompatibilität und Zubehör
Das Relais ist für 3-phasige Netze ohne Neutralleiter ausgelegt und kann in Systemen mit Frequenzen von 50 bis 400 Hz eingesetzt werden. Es ist mit einer Baubreite von 45 mm für die Montage auf DIN-Schienen konzipiert. Die Klemmen sind für 2 x 2,5 mm² starre oder 2 x 1,5 mm² flexible Leitungen mit Schlauchschutzhülse ausgelegt. Die Befestigung erfolgt über Plus-Minus-Klemmschrauben M3,5 mit selbsthobenden Klemmen. Die maximale Betriebshöhe beträgt 2000 m über Meeresspiegel.

Montage und Installation
Die Montage erfolgt auf einer DIN-Schiene gemäß IEC/EN 60715. Die Anschlussklemmen sind für die Verbindung mit festen oder flexiblen Leitungen ausgelegt, wobei die Abisolierungslänge 10 mm beträgt. Die Befestigungsmomente der Klemmen liegen bei 0,8 Nm. Die Anschlussbezeichnungen sind L1, L2, L3 für die Netzanschlüsse und 11, 12, 14 sowie 21, 22, 24 für die beiden Wechslerkontakte. Die Gerätefront bietet zwei Drehpotis zur Einstellung der Ansprech- und Rückfallwerte.

Vorteile im Betrieb
Die Anwendung des Relais ermöglicht eine präventive Wartung, da frühzeitige Spannungsabfälle erkannt und dokumentiert werden können. Die schnelle Fehlerlokalisierung durch die LED-Anzeigen und die klare Signalisierung der Kontaktstellung unterstützen die Betriebsführung. Die Oberwellenunempfindlichkeit sorgt für eine zuverlässige Funktion auch in Netzen mit hoher Harmonischenbelastung. Die Einstellbarkeit der Ansprech- und Rückfallwerte ermöglicht eine Anpassung an spezifische Anforderungen der jeweiligen Anlage. Die Betriebssicherheit wird durch die Kurzschlussfestigkeit und die maximale Schmelzsicherung von 4 A gG/gL gewährleistet. Die mechanische Lebensdauer beträgt mehr als 30 Millionen Schaltspiele, die elektrische Lebensdauer bei 3 A und AC 230 V liegt bei 200.000 Schaltspiele.

Zulassungen und Kennzeichen
Das Gerät trägt das UKCA-Zeichen, was die Konformität mit den geltenden europäischen Sicherheits- und Betriebserfordernissen bestätigt. Die EMV-Anforderungen gemäß IEC/EN 61000-4-2 bis -4-5 sind erfüllt, wobei die Statische Entladung (ESD) bis 8 kV (Luftentladung), HF-Einstrahlung bis 20 V/m und Schnelle Transienten bis 2 kV zugelassen sind. Die Überspannungskategorie beträgt III, die Bemessungsstoßspannung 6 kV bei Verschmutzungsgrad 2.

Schaltvermögen und Lebensdauer
Das Schaltvermögen nach AC 15 beträgt 2 A bei AC 230 V für Schließer, 3 A bei 0,1 Hz und 1 A für Öffner. Nach DC 13 beträgt es 1 A bei DC 24 V. Die elektrische Lebensdauer bei 3 A und AC 230 V (cos φ = 1) liegt bei 200.000 Schaltspiele, die mechanische Lebensdauer bei über 30 Millionen Schaltspiele. Die thermische Strombelastbarkeit (Ith) beträgt maximal 6 A pro Kontakt.

Betriebsbedingungen
Das Gerät ist für Dauerbetrieb ausgelegt. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur zwischen -25 °C und +60 °C. Die Betriebshöhe ist auf maximal 2000 m über Meeresspiegel begrenzt. Die Luft- und Kriechstrecken entsprechen einer Bemessungsstoßspannung von 6 kV bei Verschmutzungsgrad 2 gemäß IEC 60664-1.

Anschluss und Verdrahtung
Die Anschlussklemmen sind für 2 x 2,5 mm² starre oder 2 x 1,5 mm² flexible Leitungen mit Schlauchschutzhülse ausgelegt. Die Befestigung erfolgt über Plus-Minus-Klemmschrauben M3,5 mit selbsthobenden Klemmen. Die Abisolierungslänge beträgt 10 mm, das Befestigungsmoment 0,8 Nm. Die Anschlussbezeichnungen sind L1, L2, L3 für die Netzanschlüsse und 11, 12, 14 sowie 21, 22, 24 für die beiden Wechslerkontakte.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
HilfsspannungOhne
Nennspannung max.3/N AC 690 / 400 V
GerätetypBA 9043
AnsprechverzögerungJa
Variante
Kontaktbestückung2 Wechsler
Nennspannung3AC 415 V
ZeitverzögerungOhne
Zulassungen und KennzeichenUKCA
VarianteFür Drehstromnetze ohne Neutralleiter


Produktdatenblatt
Datenblatt zu Dold 0028125, EAN: 4030641281250

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0028125 BA9043/001 3AC50-400Hz 415V Unterspannungsrelais ?

Der Artikel Dold 0028125 BA9043/001 3AC50-400Hz 415V Unterspannungsrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0028125 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0028125 BA9043/001 3AC50-400Hz 415V Unterspannungsrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0028125 BA9043/001 3AC50-400Hz 415V Unterspannungsrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0028125 BA9043/001 3AC50-400Hz 415V Unterspannungsrelais für nur 268,04 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
