Dold 0028395 BA9043/002 3/N AC50-400Hz 57/100V Unterspannungsrelais 0,5-10S

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0028395 BA9043/002 3/N AC50-400Hz 57/100V Unterspannungsrelais 0,5-10S
( 4.7 / 5 ) 16 Wertungen

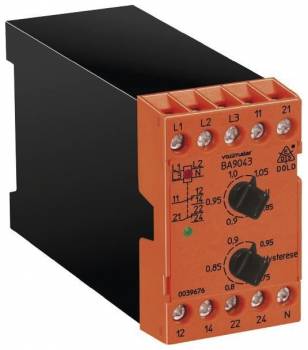

Dold 0028395
Abbildung kann vom Original abweichen !
Dold 0028395Dold 0028395
302,01 EUR
( 359,39 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0028395 BA9043/002 3/N AC50-400Hz 57/100V Unterspannungsrelais 0,5-10S
Datenblatt:file_download Download
Lieske-Nr.:1312998
Hersteller-Nr.: 0028395
EAN-Code: 4030641283957
Gewicht:0.34 kg
Typ:BA9043/002 3AC50/60HZ 57/100V 10S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4290,68 EUR
8279,36 EUR
12268,03 EUR
16256,71 EUR

Produktinformationen zu Dold 0028395:

Das Unterspannungsrelais BA9043/002 von Dold ist ein industriell einsetzbares Gerät zur Überwachung von 3-phasigen Wechselstromnetzen. Es dient der kontinuierlichen Kontrolle der Netzspannung und schaltet bei Unterspannung oder Spannungsverlust automatisch die angeschlossenen Lasten ab, um Schäden an angeschlossenen Geräten zu vermeiden. Das Gerät ist speziell für Drehstromnetze mit Neutralleiter ausgelegt und verfügt über eine einstellbare Zeitverzögerung von 0,5 bis 10 Sekunden, die bei Spannungen ab 0,6-facher Nennspannung wirksam wird. Unterhalb von 0,4-facher Nennspannung erfolgt der Rückfall unverzögert. Die Nennspannung beträgt 3/N AC 57/100 V, wobei das Gerät auch für höhere Spannungen bis 3/N AC 690/400 V geeignet ist. Die Messung erfolgt über arithmetische Mittelwertbildung, wobei jede Phase gegen den Neutralleiter gemessen wird. Die Geräteinstellung erfolgt über Drehpotis auf der Frontseite, wodurch die Ansprech- und Rückfallwerte stufenlos zwischen 0,85 und 1,05-facher Nennspannung sowie mit einem Hysteresebereich von 0,75 bis 0,95 des Ansprechwertes eingestellt werden können.

Einsatzbereiche
Das Relais ist für den Einsatz in Industrie- und Bahnanwendungen konzipiert, wo eine zuverlässige Spannungsüberwachung erforderlich ist. Es eignet sich für Netze mit Frequenzen von 50 bis 400 Hz und ist für Dauerbetrieb ausgelegt. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur zwischen -25 °C und +60 °C. Die maximale Betriebshöhe beträgt 2000 m über Meer. Die Geräte sind für den Einsatz in Schaltschränken vorgesehen und entsprechen der Norm IEC/EN 60255-1.

Funktionen und Ausstattung im Detail
Das BA9043/002 verfügt über zwei Wechslerkontakte als Ausgangskontakte, die für Schaltvorgänge mit einem thermischen Strom von bis zu 6 A pro Kontakt ausgelegt sind. Die Schaltleistung entspricht der Norm AC 15, wobei Schließer bis 3 A bei AC 230 V und Öffner bis 1 A bei AC 230 V möglich sind. Die elektrische Lebensdauer beträgt bei 3 A und AC 230 V mindestens 200.000 Schaltspiele, die mechanische Lebensdauer über 30 Millionen Schaltspiele. Die Kontakte sind mit LED-Anzeigen für Betriebsbereitschaft (rote LED) und Kontaktstellung (grüne LED) ausgestattet. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, was eine sichere Abschaltung gewährleistet.

Technik verständlich erklärt
Die Spannungsüberwachung erfolgt durch Messung der einzelnen Phasen gegen den Neutralleiter, wobei der arithmetische Mittelwert der Spannung berechnet wird. Dies ermöglicht eine präzise und zuverlässige Überwachung auch bei unbalancierten Netzen. Die Zeitverzögerung dient dazu, kurzzeitige Spannungseinbrüche, die keine Gefahr darstellen, zu ignorieren und nur bei anhaltenden Unterspannungen zu reagieren. Die Einstellung der Ansprech- und Rückfallwerte erfolgt über Drehpotis, wodurch eine individuelle Anpassung an die jeweilige Anwendung möglich ist. Die Oberwellenunempfindlichkeit sorgt dafür, dass das Gerät auch bei Netzstörungen durch harmonische Oberschwingungen nicht falsch auslöst.

Kompatibilität und Zubehör
Das Gerät ist für Netze mit oder ohne Neutralleiter verfügbar, wobei die Variante BA9043/002 speziell für Systeme mit Neutralleiter ausgelegt ist. Es ist mit einer Baubreite von 45 mm für Montage auf DIN-Schiene konzipiert. Die Klemmen sind für 2 x 2,5 mm² starre oder 2 x 1,5 mm² flexible Leitungen mit Schlauchschraubklemmen ausgelegt. Die maximale Überlastbarkeit beträgt 1,2-fache Nennspannung dauernd. Die Zulassungen UKCA und CCC sind für diese Variante vorhanden.

Montage und Installation
Die Montage erfolgt auf DIN-Schiene gemäß IEC/EN 60715. Die Anschlussklemmen sind für die Verbindung mit festen oder flexiblen Leitungen ausgelegt, wobei die Abmessungen und das Anzugsdrehmoment (0,8 Nm) spezifiziert sind. Die Gerätefront bietet zwei Drehpotis zur Einstellung der Ansprech- und Rückfallwerte, die bedienerfreundlich zugänglich sind.

Vorteile im Betrieb
Durch die präzise Spannungsüberwachung und die einstellbare Zeitverzögerung wird die Zuverlässigkeit der angeschlossenen Anlagen erhöht. Die LED-Anzeigen ermöglichen eine schnelle Fehlerlokalisierung. Die Oberwellenunempfindlichkeit und die hohe Lebensdauer der Kontakte sorgen für eine lange Betriebsdauer und reduzieren die Wartungskosten. Das Ruhestromprinzip verhindert unerwünschte Schaltvorgänge im Fehlerfall und erhöht die Sicherheit des Systems. Die Einhaltung der Norm IEC/EN 60255-1 gewährleistet die Konformität mit internationalen Standards.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
HilfsspannungOhne
Nennspannung max.3/N AC 690 / 400 V
GerätetypBA 9043
AnsprechverzögerungJa
Variante
Kontaktbestückung2 Wechsler
Nennspannung3/N 57/100 V
Zeitverzögerung0,5 - 10 s
Zulassungen und KennzeichenUKCA, CCC
VarianteFür Drehstromnetze mit Neutralleiter. Zeitverzögerung einstellbar


Produktdatenblatt
Datenblatt zu Dold 0028395, EAN: 4030641283957

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0028395 BA9043/002 3/N AC50-400Hz 57/100V Unterspannungsrelais 0,5-10S ?

Der Artikel Dold 0028395 BA9043/002 3/N AC50-400Hz 57/100V Unterspannungsrelais 0,5-10S ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0028395 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0028395 BA9043/002 3/N AC50-400Hz 57/100V Unterspannungsrelais 0,5-10S bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0028395 BA9043/002 3/N AC50-400Hz 57/100V Unterspannungsrelais 0,5-10S können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0028395 BA9043/002 3/N AC50-400Hz 57/100V Unterspannungsrelais 0,5-10S für nur 290,68 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
