Dold 0035352 BA9043/001 3AC50-400Hz 110V Unterspannungsrelais content_copy

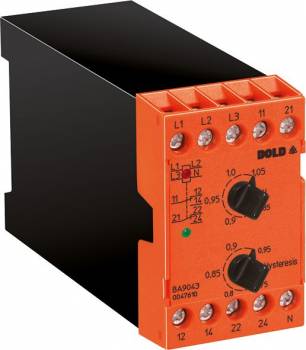

Das Dold Unterspannungsrelais BA9043/001 3AC50-400Hz 110V ist ein 3-phasiges Überwachungsgerät für Drehstromnetze ohne Neutralleiter. Es dient der kontinuierlichen Überwachung der Netzspannung und schaltet Ausgangskontakte bei Unterspannung ab, um Schäden an angeschlossenen Geräten zu vermeiden. Das Gerät ist für Nennspannungen von 3 AC 110 V ausgelegt und kann in Netzen mit Frequenzen von 50 bis 400 Hz eingesetzt werden. Die Messung erfolgt über arithmetische Mittelwertbildung, wobei die Phasen L1 und L2 gegen L3 gemessen werden, da keine Neutralleiterverbindung vorhanden ist. Die Geräteinstellung erfolgt über Drehpotis auf der Frontseite, wodurch Ansprech- und Rückfallwert stufenlos zwischen 0,85 und 1,05 der Nennspannung sowie mit einer Hysterese von 0,75 bis 0,95 des Ansprechwertes eingestellt werden können.

Einsatzbereiche
Das Relais ist für industrielle Anwendungen sowie für Bahnanwendungen konzipiert. Es überwacht 3-phasige Wechselstromnetze und ist besonders geeignet für Systeme, bei denen eine stabile Spannungsversorgung kritisch ist. Die Anwendung erfolgt in Schaltschränken, wobei das Gerät eine Baubreite von 45 mm aufweist und somit in Standard-DIN-Schienenmontage integriert werden kann. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur zwischen -25 °C und +60 °C.

Funktionen und Ausstattung im Detail
Das Gerät arbeitet nach dem Ruhestromprinzip, wodurch das Ausgangsrelais im Fehlerfall nicht aktiviert wird. Die Ausgangskontakte bestehen aus zwei Wechslern, die für Schaltvorgänge mit einem thermischen Strom von bis zu 6 A pro Kontakt ausgelegt sind. Die Schaltvermögen liegen bei 2 A / AC 230 V für Schließer und 1 A / AC 230 V für Öffner gemäß IEC/EN 60947-5-1. Die elektrische Lebensdauer beträgt bei 3 A und AC 230 V mindestens 200.000 Schaltspiele, die mechanische Lebensdauer über 30 Millionen Schaltspiele. Die Anzeige erfolgt über LED: eine rote LED zeigt an, dass Betriebsspannung anliegt, eine grüne LED signalisiert den aktivierten Zustand des Ausgangsrelais.

Technik verständlich erklärt
Die Spannungsmessung erfolgt durch arithmetische Mittelwertbildung der drei Phasen. Bei der Variante ohne Neutralleiter (BA9043/001) werden die Phasen L1 und L2 gegen L3 gemessen, um den Mittelwert zu ermitteln. Die Ansprechverzögerung ist aktiv, jedoch ist die Zeitverzögerung für diese Variante nicht vorhanden. Die Überlastbarkeit beträgt 1,2-fache Nennspannung dauernd. Die Nennverbrauch liegt bei 4 VA. Das Gerät ist oberwellenunempfindlich, was bedeutet, dass es auch bei Netzspannungen mit harmonischen Verzerrungen zuverlässig funktioniert. Die Frequenztoleranz beträgt ±5 %.

Kompatibilität und Zubehör
Das Relais ist für Netze mit oder ohne Neutralleiter verfügbar, wobei die Variante BA9043/001 speziell für Systeme ohne Neutralleiter ausgelegt ist. Es ist nach IEC/EN 60255-1 normkonform und trägt die Zulassungen UKCA und CCC. Die Montage erfolgt auf DIN-Schienen gemäß IEC/EN 60715. Die Anschlussklemmen sind für 2 x 2,5 mm² starre oder 2 x 1,5 mm² flexible Leitungen mit Schrumpfschlauch ausgelegt, mit einer Abisolierlänge von 10 mm. Die Befestigung erfolgt über Plus-Minus-Schrauben M3,5 mit Selbsthebemuffe, mit einem Drehmoment von 0,8 Nm.

Montage und Installation
Die Installation erfolgt in Schaltschränken auf DIN-Schienen. Die Anschlussklemmen sind klar beschriftet: L1, L2, L3 für die Netzanschlüsse und 11, 12, 14 sowie 21, 22, 24 für die beiden Wechslerkontakte. Die Einstellung der Ansprech- und Rückfallwerte erfolgt über die Drehpotis auf der Frontseite. Die LED-Anzeigen ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands. Die Betriebshöhe ist auf maximal 2000 m über Meeresspiegel begrenzt.

Vorteile im Betrieb
Durch die stufenlose Einstellbarkeit der Ansprech- und Rückfallwerte sowie die Hysterese kann das Gerät an unterschiedliche Anforderungen angepasst werden. Die LED-Anzeigen ermöglichen eine schnelle Fehlerlokalisierung. Das Ruhestromprinzip sorgt dafür, dass im Fehlerfall keine unerwünschte Aktivierung der Ausgangskontakte erfolgt. Die Oberwellenunempfindlichkeit erhöht die Zuverlässigkeit in Netzen mit nichtsinusförmigen Spannungsverläufen. Die Einhaltung der Norm IEC/EN 60255-1 und die Zulassungen UKCA und CCC gewährleisten die Einsatzfähigkeit in verschiedenen Märkten.

Technische Daten
1- / 3-phasig	3
Ausgangskontakte	2 Wechsler
Baubreite	45 mm
Gehäusebauform	Schaltschrank
Hilfsspannung	Ohne
Nennspannung max.	3/N AC 690 / 400 V
Gerätetyp	BA 9043
Ansprechverzögerung
Variante
Kontaktbestückung	2 Wechsler
Nennspannung	3AC 110 V
Zeitverzögerung	Ohne
Zulassungen und Kennzeichen	UKCA, CCC
Variante	Für Drehstromnetze ohne Neutralleiter

---
