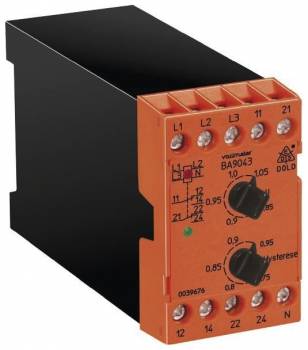

Dold 0039121 BA9043/002 3/N AC50-400Hz 230/400V Unterspannungsrelais 0,5-10s
|
302,01 EUR |
|||||||||||
|
( 359,39 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Lieferzeit ab Lager Vorlieferant ca. 4 Arbeitstageinfo_outline | |||||||||||
| Bestand: >10 Stück | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 773777 | ||||||||||
| Hersteller-Nr.: | 0039121 | ||||||||||
| EAN-Code: | 4030641391218 | ||||||||||
| Gewicht: | 0.34 kg | ||||||||||
| Typ: | BA9043/002 3/N AC50-400HZ 230/400V | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0039121:
Einsatzbereiche
Das Relais ist für industrielle Anwendungen sowie für Bahnanwendungen geeignet, wo eine zuverlässige Spannungsüberwachung erforderlich ist. Es wird in Schaltschränken montiert und ist für Dauerbetrieb ausgelegt. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur zwischen -25 °C und +60 °C. Die maximale Betriebshöhe beträgt 2000 m über Meeresspiegel.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die für Schaltvorgänge im AC 15- und DC 13-Betrieb geeignet sind. Die Schaltleistung beträgt bei AC 230 V und cos φ = 1 bis zu 3 A. Die elektrische Lebensdauer liegt bei 2 × 10⁵ Schaltspiele bei 3 A und AC 230 V. Die mechanische Lebensdauer übersteigt 30 × 10⁶ Schaltspiele. Die Kontaktbestückung ermöglicht die Steuerung von Hilfsfunktionen oder Sicherheitsabschaltungen. Die LED-Anzeigen signalisieren Betriebsbereitschaft (rote LED) und die Aktivierung des Ausgangsrelais (grüne LED).
Technik verständlich erklärt
Das Relais arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, sondern im Ruhezustand bleibt. Die Ansprechwerte sind stufenlos einstellbar zwischen 0,85 und 1,05-fach der Nennspannung. Der Rückfallwert beträgt 0,75 bis 0,95 des Ansprechwertes, was eine Hysterese ermöglicht, um bei Spannungsschwankungen unerwünschte Schaltvorgänge zu vermeiden. Die Zeitverzögerung ist einstellbar von 0,5 bis 10 Sekunden und wirkt nur, wenn die Spannung mindestens 0,6-fach der Nennspannung beträgt. Unterhalb von 0,4-fach der Nennspannung erfolgt der Abschaltvorgang unverzögert.
Kompatibilität und Zubehör
Das Gerät ist für Netze mit Neutralleiter ausgelegt und entspricht den Normen IEC/EN 60255-1 sowie VDE 0435. Es ist oberwellenunempfindlich und eignet sich für Frequenzen von 50 bis 400 Hz. Die Baubreite beträgt 45 mm, was eine Montage auf einer DIN-Schiene ermöglicht. Die Klemmen sind für 2 x 2,5 mm² ein- oder mehrdrähtige Leitungen ausgelegt, mit einer Abisolierlänge von 10 mm. Die Befestigung erfolgt über Plus-Minus-Schrauben mit Selbsthebungsclip.
Montage und Installation
Die Montage erfolgt auf einer DIN-Schiene gemäß IEC/EN 60715. Die Anschlussklemmen sind für die Verbindung mit den Phasen L1, L2, L3 und dem Neutralleiter N vorgesehen. Die Ausgangskontakte (11, 12, 14 und 21, 22, 24) werden an die zu steuernden Lasten oder Sicherheitsfunktionen angeschlossen. Die Einstellung der Ansprech- und Rückfallwerte sowie der Zeitverzögerung erfolgt über die Drehpotis auf der Gerätefront.
Vorteile im Betrieb
Die stufenlose Einstellbarkeit der Ansprech- und Rückfallwerte ermöglicht eine präzise Anpassung an die spezifischen Netzbedingungen. Die LED-Anzeigen erleichtern die Fehlerlokalisierung und die Überwachung des Betriebszustands. Die Oberwellenunempfindlichkeit sorgt für eine zuverlässige Funktion auch in Netzen mit hohen Harmonischen. Die Zeitverzögerung verhindert unerwünschte Abschaltungen bei kurzzeitigen Spannungseinbrüchen. Die Baubreite von 45 mm ermöglicht eine kompakte Montage in Schaltschränken.
Zulassungen und Kennzeichen
Das Gerät trägt die Zulassungen UKCA und CCC, was die Konformität mit den geltenden Sicherheits- und Qualitätsanforderungen bestätigt. Die Bemessungsstoßspannung beträgt 6 kV bei Verschmutzungsgrad 2, die Überspannungskategorie ist III. Die EMV-Anforderungen gemäß IEC/EN 61000-4-2 bis -4-5 sind erfüllt.
Schaltvermögen und Lebensdauer
Das Relais verfügt über ein Schaltvermögen von 2 A bei AC 230 V als Schließer und 1 A als Öffner. Die elektrische Lebensdauer beträgt 2 × 10⁵ Schaltspiele bei 3 A und AC 230 V, die mechanische Lebensdauer über 30 × 10⁶ Schaltspiele. Die maximale Kurzschlussfestigkeit wird durch eine max. Schmelzsicherung von 4 A gG/gL gewährleistet.
Temperatur- und Umgebungsbedingungen
Das Gerät ist für Betriebstemperaturen von -20 °C bis +60 °C ausgelegt. Die Lagerungstemperatur liegt zwischen -25 °C und +60 °C. Die Betriebshöhe ist auf 2000 m über Meeresspiegel begrenzt. Der TemperaturEinfluss auf die Messgenauigkeit beträgt weniger als 0,05 % pro Kelvin.
Anschluss und Montage
Die Anschlussklemmen sind für 2 x 2,5 mm² ein- oder mehrdrähtige Leitungen ausgelegt, mit einer Abisolierlänge von 10 mm. Die Befestigung erfolgt über Plus-Minus-Schrauben mit Selbsthebungsclip. Die Montage erfolgt auf einer DIN-Schiene gemäß IEC/EN 60715. Die Baubreite beträgt 45 mm.
Zusätzliche Merkmale
Das Gerät ist für Netze mit Frequenzen von 50 bis 400 Hz geeignet. Die Nennfrequenz beträgt 50 bis 400 Hz, der Frequenzbereich ±5 %. Die maximale Überlastbarkeit beträgt 1,2-fach der Nennspannung dauernd. Der Nennverbrauch beträgt AC 4 VA. Die Einstellgenauigkeit liegt bei ≤ ±10 %.
Zulassungen und Kennzeichen
Das Gerät trägt die Zulassungen UKCA und CCC. Die Bemessungsstoßspannung beträgt 6 kV bei Verschmutzungsgrad 2. Die Überspannungskategorie ist III. Die EMV-Anforderungen gemäß IEC/EN 61000-4-2 bis -4-5 sind erfüllt.
Schaltvermögen und Lebensdauer
Das Relais verfügt über ein Schaltvermögen von 2 A bei AC 230 V als Schließer und 1 A als Öffner. Die elektrische Lebensdauer beträgt 2 × 10⁵ Schaltspiele bei 3 A und AC 230 V, die mechanische Lebensdauer über 30 × 10⁶ Schaltspiele. Die maximale Kurzschlussfestigkeit wird durch eine max. Schmelzsicherung von 4 A gG/gL gewährleistet.
Temperatur- und Umgebungsbedingungen
Das Gerät ist für Betriebstemperaturen von -20 °C bis +60 °C ausgelegt. Die Lagerungstemperatur liegt zwischen -25 °C und +60 °C. Die Betriebshöhe ist auf 2000 m über Meeresspiegel begrenzt. Der TemperaturEinfluss auf die Messgenauigkeit beträgt weniger als 0,05 % pro Kelvin.
Anschluss und Montage
Die Anschlussklemmen sind für 2 x 2,5 mm² ein- oder mehrdrähtige Leitungen ausgelegt, mit einer Abisolierlänge von 10 mm. Die Befestigung erfolgt über Plus-Minus-Schrauben mit Selbsthebungsclip. Die Montage erfolgt auf einer DIN-Schiene gemäß IEC/EN 60715. Die Baubreite beträgt 45 mm.
Zusätzliche Merkmale
Das Gerät ist für Netze mit Frequenzen von 50 bis 400 Hz geeignet. Die Nennfrequenz beträgt 50 bis 400 Hz, der Frequenzbereich ±5 %. Die maximale Überlastbarkeit beträgt 1,2-fach der Nennspannung dauernd. Der Nennverbrauch beträgt AC 4 VA. Die Einstellgenauigkeit liegt bei ≤ ±10 %.
Zulassungen und Kennzeichen
Das Gerät trägt die Zulassungen UKCA und CCC. Die Bemessungsstoßspannung beträgt 6 kV bei Verschmutzungsgrad 2. Die Überspannungskategorie ist III. Die EMV-Anforderungen gemäß IEC/EN 61000-4-2 bis -4-5 sind erfüllt.
Schaltvermögen und Lebensdauer
Das Relais verfügt über ein Schaltvermögen von 2 A bei AC 230 V als Schließer und 1 A als Öffner. Die elektrische Lebensdauer beträgt 2 × 10⁵ Schaltspiele bei 3 A und AC 230 V, die mechanische Lebensdauer über 30 × 10⁶ Schaltspiele. Die maximale Kurzschlussfestigkeit wird durch eine max. Schmelzsicherung von 4 A gG/gL gewährleistet.
Temperatur- und Umgebungsbedingungen
Das Gerät ist für Betriebstemperaturen von -20 °C bis +60 °C ausgelegt. Die Lagerungstemperatur liegt zwischen -25 °C und +60 °C. Die Betriebshöhe ist auf 2000 m über Meeresspiegel begrenzt. Der TemperaturEinfluss auf die Messgenauigkeit beträgt weniger als 0,05 % pro Kelvin.
Anschluss und Montage
Die Anschlussklemmen sind für 2 x 2,5 mm² ein- oder mehrdrähtige Leitungen ausgelegt, mit einer Abisolierlänge von 10 mm. Die Befestigung erfolgt über Plus-Minus-Schrauben mit Selbsthebungsclip. Die Montage erfolgt auf einer DIN-Schiene gemäß IEC/EN 60715. Die Baubreite beträgt 45 mm.
Zusätzliche Merkmale
Das Gerät ist für Netze mit Frequenzen von 50 bis 400 Hz geeignet. Die Nennfrequenz beträgt 50 bis 400 Hz, der Frequenzbereich ±5 %. Die maximale Überlastbarkeit beträgt 1,2-fach der Nennspannung dauernd. Der Nennverbrauch beträgt AC 4 VA. Die Einstellgenauigkeit liegt bei ≤ ±10 %.
| Technische Daten | |
| 1- / 3-phasig | 3 |
| Ausgangskontakte | 2 Wechsler |
| Baubreite | 45 mm |
| Gehäusebauform | Schaltschrank |
| Hilfsspannung | Ohne |
| Nennspannung max. | 3/N AC 690 / 400 V |
| Gerätetyp | BA 9043 |
| Ansprechverzögerung | |
| Variante | |
| Kontaktbestückung | 2 Wechsler |
| Nennspannung | 3/N 230/400 V |
| Zeitverzögerung | 0,5 - 10 s |
| Zulassungen und Kennzeichen | UKCA, CCC |
| Variante | Für Drehstromnetze mit Neutralleiter. Zeitverzögerung einstellbar |
