Dold 0039676 BA9043 3/N AC50-400Hz 230/400V Unterspannungsrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0039676 BA9043 3/N AC50-400Hz 230/400V Unterspannungsrelais
( 4.2 / 5 ) 9 Wertungen

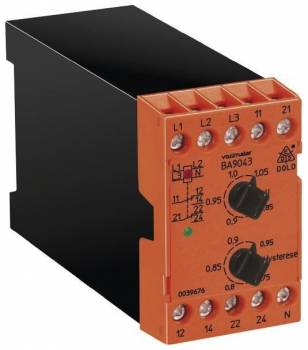

Dold 0039676
Abbildung kann vom Original abweichen !
Dold 0039676Dold 0039676
270,07 EUR
( 321,38 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0039676 BA9043 3/N AC50-400Hz 230/400V Unterspannungsrelais
Datenblatt:file_download Download
Lieske-Nr.:239793
Hersteller-Nr.: 0039676
EAN-Code: 4030641396763
Gewicht:0.34 kg
Typ:BA9043/3PH/N
Staffelpreise netto
Ab AnzahlPreis pro Stück
4259,94 EUR
8249,81 EUR
12239,69 EUR
16229,56 EUR

Produktinformationen zu Dold 0039676:

Das Unterspannungsrelais BA9043/3PH/N von Dold ist ein 3-phasiges Überwachungsgerät für Drehstromnetze mit Neutralleiter. Es dient der kontinuierlichen Überwachung der Netzspannung und schaltet bei Unterspannung oder Spannungsverlust die angeschlossenen Verbraucher ab, um Schäden zu vermeiden. Das Gerät ist für den Einsatz in Industrie- und Bahnanwendungen konzipiert und entspricht der Norm IEC/EN 60255-1. Die Messung erfolgt über arithmetische Mittelwertbildung, wobei jede Phase gegen den Neutralleiter gemessen wird. Die Einstellung der Ansprech- und Rückfallwerte erfolgt über Drehpotis an der Gerätefront, wodurch eine bedienerfreundliche und präzise Anpassung an die jeweilige Anwendung möglich ist.

Einsatzbereiche
Das Relais ist für Netze mit einer Nennspannung von 3/N AC 230/400 V ausgelegt und kann Spannungen von 3/N AC 100/57 V bis 690/400 V überwachen. Es ist für Frequenzen von 50 bis 400 Hz geeignet und eignet sich daher auch für Anlagen mit variabler Frequenz, wie sie in der Schienenfahrzeugtechnik vorkommen. Die Anwendung erfolgt in Schaltschränken mit DIN-Schiene, wobei die Baubreite von 45 mm eine kompakte Montage ermöglicht. Die Geräte sind für Dauerbetrieb ausgelegt und arbeiten im Temperaturbereich von -20 °C bis +60 °C.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die für Schaltvorgänge mit einem thermischen Strom von bis zu 6 A pro Kontakt ausgelegt sind. Die Schaltvermögen liegen bei 2 A/AC 230 V (Schließer) und 1 A/AC 230 V (Öffner) nach AC 15. Die elektrische Lebensdauer beträgt bei 3 A/AC 230 V mindestens 200.000 Schaltspiele. Die Kontakte sind im Ruhestromprinzip ausgeführt, was bedeutet, dass das Ausgangsrelais im Fehlerfall nicht aktiviert wird. Dies verhindert unerwünschte Schaltvorgänge bei Spannungsausfall. Die Anzeige erfolgt über LEDs: eine rote LED zeigt die Betriebsbereitschaft an, eine grüne LED signalisiert den aktivierten Zustand des Ausgangsrelais.

Technik verständlich erklärt
Die Spannungsmessung erfolgt durch arithmetische Mittelwertbildung, wobei die Spannung jeder Phase gegen den Neutralleiter gemessen wird. Dies ermöglicht eine präzise und zuverlässige Überwachung, auch bei ungleichmäßigen Lasten. Das Gerät ist oberwellenunempfindlich, was bedeutet, dass es auch bei Netzverzerrungen durch nichtlineare Lasten zuverlässig funktioniert. Die Ansprechverzögerung ist nicht aktiv, da die Variante ohne Zeitverzögerung ausgestattet ist. Unterhalb von 0,4-facher Nennspannung fällt das Relais unverzögert ab. Die Einstellbereiche liegen für den Ansprechwert zwischen 0,85 und 1,05-facher Nennspannung, die Hysterese beträgt 0,75 bis 0,95 des Ansprechwertes.

Kompatibilität und Zubehör
Das Relais ist für Netze mit Neutralleiter ausgelegt und kann in 3p4w-Systemen eingesetzt werden. Die Anschlussklemmen sind für 2 x 2,5 mm² (massiv) oder 2 x 1,5 mm² (litziert) ausgelegt, mit einer Abisolierlänge von 10 mm. Die Montage erfolgt über DIN-Schiene nach IEC/EN 60715. Die Zulassungen umfassen UKCA und CCC.

Montage und Installation
Die Montage erfolgt in Schaltschränken auf DIN-Schiene. Die Klemmen sind mit Plus-Minus-Schrauben M3,5 mit Selbsthebemuffe versehen, die mit einem Drehmoment von 0,8 Nm zu befestigen sind. Die Anschlussbezeichnungen sind L1, L2, L3 und N für das zu überwachende Netz, sowie 11, 12, 14 und 21, 22, 24 für die beiden Wechslerkontakte. Die Geräte sind für den Einsatz in Umgebungen mit einer Betriebshöhe bis 2000 m über NN ausgelegt.

Vorteile im Betrieb
Durch die präzise Spannungsüberwachung und die einfache Einstellbarkeit der Ansprechwerte wird eine präventive Wartung ermöglicht. Die schnelle Fehlerlokalisierung durch die LED-Anzeigen und die Zuverlässigkeit bei Oberwellenbelastung erhöhen die Produktivität und reduzieren Ausfallzeiten. Das Gerät ist für den Einsatz in industriellen und bahntechnischen Anlagen konzipiert, wo eine hohe Verfügbarkeit und Zuverlässigkeit erforderlich sind. Die Einhaltung der Norm IEC/EN 60255-1 gewährleistet die elektrische Sicherheit und die Funktionalität in kritischen Anwendungen.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
HilfsspannungOhne
Nennspannung max.3/N AC 690 / 400 V
GerätetypBA 9043
AnsprechverzögerungJa
Variante
Kontaktbestückung2 Wechsler
Nennspannung3/N 230/400 V
ZeitverzögerungOhne
Zulassungen und KennzeichenUKCA, CCC
VarianteFür Drehstromnetze mit Neutralleiter


Produktdatenblatt
Datenblatt zu Dold 0039676, EAN: 4030641396763

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0039676 BA9043 3/N AC50-400Hz 230/400V Unterspannungsrelais ?

Der Artikel Dold 0039676 BA9043 3/N AC50-400Hz 230/400V Unterspannungsrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0039676 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0039676 BA9043 3/N AC50-400Hz 230/400V Unterspannungsrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0039676 BA9043 3/N AC50-400Hz 230/400V Unterspannungsrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0039676 BA9043 3/N AC50-400Hz 230/400V Unterspannungsrelais für nur 259,94 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
