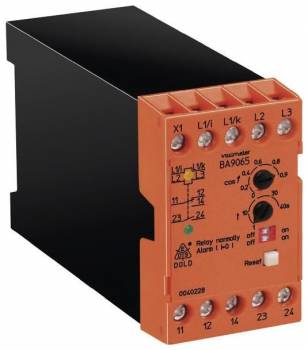

Dold 0039728 BA9065.11/001 AC220-254V 0,5-10A Unterlastwächter Tv=1-40S content_copy

Der Unterlastwächter BA9065.11/001AC220-254V0,5-10A von Dold ist ein industrieller Überwachungsschalter zur Erkennung von Unterlast und Leerlauf an Asynchronmotoren. Das Gerät überwacht die Phasenverschiebung zwischen Strom und Spannung, wobei sich der Phasenwinkel (cos ϕ) mit der Belastung des Motors ändert. Diese Messmethode ermöglicht eine unabhängige Überwachung von Motorgrößen und ist besonders geeignet für Anwendungen, bei denen eine frühzeitige Erkennung von Betriebsstörungen wie Keilriemenbruch bei Lüftern, Filterverstopfung oder Ventilverschluss bei Kreiselpumpen notwendig ist. Das Gerät ist für den Einsatz in Schaltschränken ausgelegt und verfügt über eine Baubreite von 45 mm.

Einsatzbereiche
Der Unterlastwächter wird in industriellen Anlagen eingesetzt, um den Betrieb von Asynchronmotoren zu überwachen. Typische Einsatzfälle sind die Überwachung von Lüftern, um einen Keilriemenbruch zu erkennen, die Überwachung von Filtern, um eine Verstopfung zu detektieren, sowie die Überwachung von Kreiselpumpen, um Trockenlauf oder Ventilverschluss zu verhindern. Die Erkennung erfolgt unabhängig von der Drehrichtung des Motors, was eine flexible Installation ermöglicht. Das Gerät ist auch für 400 Hz-Netze geeignet und kann bei Motoren mit Frequenzumrichter eingesetzt werden, wobei die Einstellung des Ansprechwertes die frequenzabhängige cos ϕ-Änderung berücksichtigen muss.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine programmierbare Funktionalität, die es ermöglicht, zwischen verschiedenen Betriebsmodi zu wählen. Es kann so konfiguriert werden, dass ein Alarm ausgelöst wird, wenn der Motor stromlos ist. Die Rücksetzfunktion kann auf automatisches Rücksetzen oder Speicherverhalten eingestellt werden, wobei das Speicherverhalten durch die Verbindung der Klemmen X1 und L1/i aktiviert wird. Die Ansprechverzögerung ist einstellbar im Bereich von 1 bis 40 Sekunden, was eine Anpassung an unterschiedliche Anlagenbedingungen ermöglicht. Ein Fern-RESET ist über die Klemme X1 möglich, wodurch das Gerät von außerhalb des Schaltschranks zurückgesetzt werden kann.

Technik verständlich erklärt
Die Messung des cos ϕ erfolgt durch die Auswertung der Phasenverschiebung zwischen Strom und Spannung, wobei die relative Verschiebung der Nulldurchgänge ermittelt wird. Dieses Messverfahren ist prinzipiell unabhängig von der Frequenz und der Spannungsamplitude. Die Variante BA9065.11/001 verfügt über eine separate Hilfsspannung, die es ermöglicht, variable Frequenzen und Spannungen auszuwerten, wie sie bei Frequenzumrichterbetrieb auftreten. Die Nennspannung beträgt AC 220 bis 254 V, und der Strombereich liegt zwischen 0,5 und 10 A. Bei höheren Strömen kann ein externer Stromwandler eingesetzt werden. Die Nennfrequenz liegt im Bereich von 10 bis 400 Hz, wobei die Messung auch bei variablen Frequenzen möglich ist.

Kompatibilität und Zubehör
Das Gerät ist für Wechsel- und Drehstrommotoren geeignet und kann in 1- oder 3-phasigen Systemen eingesetzt werden. Die Kompatibilität mit Frequenzumrichtern ist gegeben, wobei die Einstellung des Ansprechwertes die frequenzabhängige cos ϕ-Änderung berücksichtigen muss. Bei Verwendung eines Stromwandlers muss dieser für die vorkommenden Frequenzen geeignet sein. Die Anschlussklemmen ermöglichen die Verbindung zum Drehstromnetz (L1/i, L2, L3) sowie zum Laststromkreis (L1/k). Die Hilfsspannung wird über die Klemmen A1 und A2 zugeführt.

Montage und Installation
Die Montage erfolgt in Schaltschränken, wobei die Baubreite von 45 mm die Platzierung in Standard-Schalttafeln ermöglicht. Die Klemmen sind klar beschriftet, wobei die Verbindung von X1 und L1/i für das Speicherverhalten sorgt. Die Anschlussklemmen für den Strommesspfad (L1/i, L1/k) ermöglichen die Integration eines externen Stromwandlers, falls erforderlich. Die Hilfsspannung wird über A1 und A2 zugeführt, wobei nur das Potenzial von L1/i an X1 angeschlossen werden darf.

Vorteile im Betrieb
Die frühzeitige Erkennung von Unterlast und Leerlauf ermöglicht präventive Wartungsmaßnahmen und verhindert kostspielige Schäden. Die programmierbaren Funktionen wie automatisches Rücksetzen, Fern-RESET und einstellbare Ansprechverzögerung erhöhen die Flexibilität und Anpassungsfähigkeit an unterschiedliche Anlagen. Die Betriebssicherheit und hohe Verfügbarkeit der Anlage werden durch die kontinuierliche Überwachung gewährleistet. Das Gerät entspricht der Norm IEC/EN 60255-1 und ist somit für den Einsatz in industriellen Anlagen geeignet.

Technische Daten
1- / 3-phasig	1, 3
Ausgangskontakte	1 Schließer, 1 Wechsler
Baubreite	45 mm
Gehäusebauform	Schaltschrank
Hilfsspannung	AC, Ohne
Messbereich max.	10 A
Gerätetyp	BA 9065
Variante
Ansprechverzögerung	1 - 40 s
Kontaktbestückung	1 Wechsler
Nennspannung	AC 220 - 254 V
Strombereich	0,5 - 10 A
Variante	Mit Hilfsspannung. Auch für Motoren mit Frequenzumrichter einsetzbar

---
