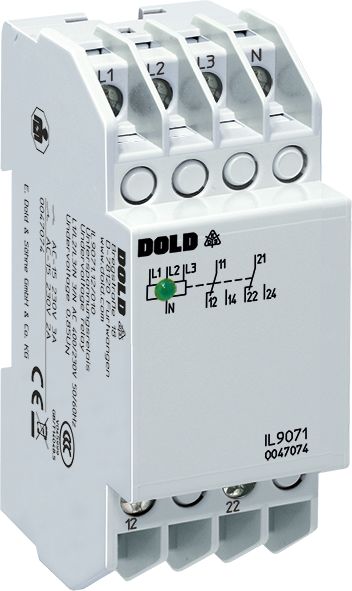

Dold 0042021 IL9071.12 3/N AC400/230V 0,7UN4% Unterspannungsrelais
|
253,15 EUR |
|||||||||||
|
( 301,25 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 798298 | ||||||||||
| Hersteller-Nr.: | 0042021 | ||||||||||
| EAN-Code: | 4030641420215 | ||||||||||
| Gewicht: | 0.134 kg | ||||||||||
| Typ: | IL9071.12 3/N AC400/230V 0,7UN4% | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0042021:
Einsatzbereiche
Das Relais ist geeignet für die Überwachung von Drehstromnetzen in industriellen Anlagen, Gebäuden und Installationsverteilerkästen. Es dient der frühzeitigen Erkennung von Netzstörungen wie Unterspannung, Phasenausfall oder Neutralleiterbruch, um Schäden an angeschlossenen Geräten zu vermeiden. Besonders wichtig ist die Überwachung in Anlagen, in denen einphasige Verbraucher gegen den Neutralleiter angeschlossen sind, da ein Neutralleiterbruch zu gefährlichen Spannungsschieflagen führen kann. Die Anwendung umfasst auch die Einschaltung von Sicherheitsbeleuchtungen gemäß DIN VDE 0108. Das Gerät ist für den Einsatz in Räumen nach DIN VDE 0100-710 (medizinisch genutzte Räume) verfügbar, wobei diese Variante optional ist.
Funktionen und Ausstattung im Detail
Das IL9071.12 verfügt über zwei Wechsler (2 C/O Kontakte) mit einem Kontaktwerkstoff aus AgNi. Die Schaltspannung beträgt AC 250 V. Das Schaltvermögen nach AC 15 (IEC/EN 60947-5-1) liegt bei 3 A / AC 230 V für Schließer und 2 A / AC 230 V für Öffner. Die elektrische Lebensdauer beträgt bei 1 A und AC 230 V etwa 500.000 Schaltspiele. Die Ausgangskontakte sind so ausgelegt, dass sie bei einem Fehlerzustand nicht aktiviert werden (Ruhestromprinzip), was eine höhere Sicherheit bietet. Die LED-Anzeige leuchtet grün, wenn das Netz fehlerfrei ist (Kontakte 11-14 und 21-24 geschlossen). Die Anzeige dient als visuelle Bestätigung des Betriebszustands. Die Gerätebauform ist für Installationsverteiler ausgelegt, mit einer Baubreite von 35 mm und einer Bautiefe von 61 mm. Die Anschlussklemmen befinden sich unten, was die Montage in Verteilerkästen nach DIN 43880 ermöglicht. Die Geräte sind mit sicherer Trennung zwischen Messkreis und Kontakten nach IEC/EN 61140 und IEC/EN 60947-1 ausgestattet.
Technik verständlich erklärt
Das Relais misst die Spannung in einem Drehstromnetz mit Neutralleiter und erkennt Abweichungen von der Nennspannung. Bei Unterspannung unter 0,7-facher Nennspannung (mit 4 % Hysterese) wird der Ausgangsrelais nicht aktiviert, was bedeutet, dass die Kontakte im Fehlerfall geöffnet bleiben. Die LED-Anzeige signalisiert den Betriebszustand visuell. Die Phasenfolge ist beliebig, was die Anpassung an verschiedene Netzkonfigurationen ermöglicht. Die Geräte sind für den Einsatz in 1-phasigen und 3-phasigen Netzen geeignet, wobei bei einphasiger Anschaltung die Klemmen L1, L2 und L3 zu brücken sind. Die Überlastbarkeit beträgt AC 440 V an allen Messeingängen für mindestens eine Stunde.
Kompatibilität und Zubehör
Das IL9071.12 ist für die Verwendung in Installations- und Industrieverteilerkästen ausgelegt. Es ist kompatibel mit Netzspannungen von 3/N AC 400/230 V und kann auch bei anderen Spannungen im Bereich von 3/N AC 100/58 V bis 500/290 V eingesetzt werden. Die Geräte sind in zwei Bauformen erhältlich: IL 9071 (61 mm Bautiefe, Anschlussklemmen unten) und SL 9071 (98 mm Bautiefe, Anschlussklemmen oben). Die SL-Variante ist für Schaltschränke mit Montageplatte und Kabelkanal vorgesehen. Die Geräte sind nach DIN VDE 0100-710 für medizinisch genutzte Räume verfügbar, wobei dies eine optionale Variante ist. Die Geräte sind mit einer LED-Anzeige ausgestattet, die den Betriebszustand visuell signalisiert.
Montage und Installation
Die Montage erfolgt in Installations- oder Industrieverteilerkästen nach DIN 43880. Die Baubreite beträgt 35 mm, die Bautiefe 61 mm. Die Anschlussklemmen befinden sich unten. Bei einphasiger Anschaltung sind die Klemmen L1, L2 und L3 zu brücken. Die Phasenfolge ist beliebig, was eine flexible Montage ermöglicht. Die Geräte sind für den Einsatz in Verteilerkästen ausgelegt, wobei die SL-Variante für Schaltschränke mit Montageplatte und Kabelkanal vorgesehen ist.
Vorteile im Betrieb
Das IL9071.12 ermöglicht eine frühzeitige Erkennung von Netzstörungen, was präventive Wartung und die Vermeidung von Schäden an angeschlossenen Geräten ermöglicht. Die Betriebssicherheit wird erhöht, da das Gerät bei Fehlern den Ausgangsrelais nicht aktiviert (Ruhestromprinzip). Die LED-Anzeige signalisiert den Betriebszustand visuell. Die Phasenfolge ist beliebig, was eine flexible Montage ermöglicht. Die Geräte sind für den Einsatz in 1-phasigen und 3-phasigen Netzen geeignet, wobei bei einphasiger Anschaltung die Klemmen L1, L2 und L3 zu brücken sind. Die Überlastbarkeit beträgt AC 440 V an allen Messeingängen für mindestens eine Stunde.
| Technische Daten | |
| 1- / 3-phasig | 1, 3 |
| Ausgangskontakte | 2 Wechsler |
| Baubreite | 35 mm |
| Gehäusebauform | Installationsverteiler |
| Hilfsspannung | Ohne |
| Nennspannung max. | 3/N AC 500 / 290 V |
| Gerätetyp | IL 9071 |
| Ansprechverzögerung | |
| Variante | |
| Ansprechwert | 0,7 Un 4% |
| Kontaktbestückung | 2 Wechsler |
| Nennspannung | 3/N AC 400 / 230 V |
| Zeitverzögerung | Ohne |
| Zulassungen und Kennzeichen | CCC |
| Variante | Mit Neutralleiteranschluss. Ohne Asymmetrieerkennung. Ohne Nullleiterüberwachung. Ohne Zeitverzögerung |
