Dold 0043302 BA9043/003 3AC50-400Hz 690V 0,5-10S Unterspannungsrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0043302 BA9043/003 3AC50-400Hz 690V 0,5-10S Unterspannungsrelais
( 4.6 / 5 ) 12 Wertungen
Dold 0043302

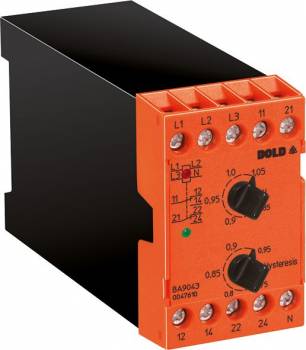

Abbildung kann vom Original abweichen !
302,01 EUR
( 359,39 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0043302 BA9043/003 3AC50-400Hz 690V 0,5-10S Unterspannungsrelais
Datenblatt:file_download Download
Lieske-Nr.:452440
Hersteller-Nr.: 0043302
EAN-Code: 4030641433024
Gewicht:0.34 kg
Typ:BA9043/003 3AC50/60HZ 690V 0,5-10S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4290,68 EUR
8279,36 EUR
12268,03 EUR
16256,71 EUR

Produktinformationen zu Dold 0043302:

Das Dold Unterspannungsrelais BA9043/003 ist ein 3-phasiges Überwachungsgerät für Drehstromnetze ohne Neutralleiter, ausgelegt für Nennspannungen bis 3AC 690 V. Es dient der kontinuierlichen Überwachung der Netzspannung und schaltet bei Unterspannung oder Spannungsverlust die angeschlossenen Lasten ab, um Schäden an elektrischen Geräten zu vermeiden. Das Gerät ist für Netzfrequenzen von 50 bis 400 Hz geeignet und wird in Schaltschränken montiert, wobei die Baubreite 45 mm beträgt. Die Funktion basiert auf der arithmetischen Mittelwertmessung der Spannung, wobei die Phasen L1 und L2 gegen L3 gemessen werden, da keine Neutralleiterverbindung vorhanden ist.

Einsatzbereiche
Das Relais ist für industrielle Anwendungen sowie für Bahnanwendungen konzipiert, wo eine zuverlässige Spannungsüberwachung erforderlich ist. Es eignet sich insbesondere für Systeme, die ohne Hilfsspannung betrieben werden, da das Gerät ohne externe Hilfsspannung arbeitet. Die Anwendung erfolgt in Drehstromnetzen mit 3 Leitern (3p3w), wobei die Spannungswerte zwischen 100 V und 690 V (je nach Variante) überwacht werden können.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechslerkontakte als Ausgangskontakte, die für den Schutz von Lasten genutzt werden. Die Ansprech- und Rückfallwerte sind stufenlos einstellbar und liegen im Bereich von 0,85 bis 1,05 der Nennspannung, wobei die Hysterese zwischen 0,75 und 0,95 des Ansprechwertes liegt. Die Zeitverzögerung ist einstellbar und beträgt 0,5 bis 10 Sekunden. Diese Verzögerung ist jedoch nur aktiv, wenn die Spannung mindestens 60 % der Nennspannung beträgt; unter 40 % der Nennspannung erfolgt der Rückfall unverzögert. Die Einstellung erfolgt über Drehpotis auf der Gerätefront, was eine bedienerfreundliche Handhabung ermöglicht.

Technik verständlich erklärt
Das Relais arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, sondern im Normalzustand aktiv ist. Die LED-Anzeigen signalisieren Betriebsbereitschaft (rote LED) und die Kontaktstellung (grüne LED). Die Messung erfolgt ohne Hilfsspannung, was die Installation vereinfacht und die Anzahl der erforderlichen Verbindungen reduziert. Die Oberwellenunempfindlichkeit sorgt dafür, dass das Gerät auch in Netzen mit harmonischen Verzerrungen zuverlässig funktioniert.

Kompatibilität und Zubehör
Das Gerät ist für Netze mit Frequenzen von 50 bis 400 Hz ausgelegt und entspricht der Norm IEC/EN 60255-1. Es ist für Drehstromnetze ohne Neutralleiter (3p3w) konzipiert. Die Varianten BA9043/001 und BA9043/003 sind ohne Neutralleiter, wobei die BA9043/003-Variante eine einstellbare Zeitverzögerung bietet. Die Schaltverzögerung ist bei Spannungen unter 0,6 der Nennspannung nicht aktiv. Die elektrische Lebensdauer beträgt bei 3 A und AC 230 V mindestens 200.000 Schaltspiele, die mechanische Lebensdauer über 30 Millionen Schaltspiele.

Montage und Installation
Die Montage erfolgt auf einer DIN-Schiene gemäß IEC/EN 60715. Die Klemmen sind für 2 x 2,5 mm² starre oder 2 x 1,5 mm² flexible Leitungen mit Schrumpfschlauch ausgelegt. Die Abmessungen betragen 45 mm (Breite) x 73 mm (Höhe) x 132 mm (Tiefe). Die Befestigung erfolgt über Plus-Minus-Klemmschrauben M3,5 mit Selbsthebungsclip. Die erforderliche Drehmomentfestigung beträgt 0,8 Nm. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur zwischen -25 °C und +60 °C.

Vorteile im Betrieb
Die einstellbaren Ansprech- und Rückfallwerte ermöglichen eine anwendungsspezifische Anpassung. Die LED-Anzeigen erleichtern die Fehlerlokalisierung. Die Oberwellenunempfindlichkeit und die hohe Lebensdauer sorgen für eine zuverlässige Langzeitnutzung. Die Fähigkeit, ohne Hilfsspannung zu arbeiten, reduziert die Komplexität der Installation. Die Zeitverzögerung verhindert unerwünschte Auslösungen bei kurzzeitigen Spannungseinbrüchen. Die Geräte sind für den Einsatz in Industrie- und Bahnanwendungen geeignet, wo eine hohe Betriebssicherheit gefordert ist.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
HilfsspannungOhne
Nennspannung max.3/N AC 690 / 400 V
GerätetypBA 9043
AnsprechverzögerungJa
Variante
Kontaktbestückung2 Wechsler
Nennspannung3AC 690 V
Zeitverzögerung0,5 - 10 s
Zulassungen und KennzeichenUKCA
VarianteFür Drehstromnetze ohne Neutralleiter. Zeitverzögerung einstellbar


Produktdatenblatt
Datenblatt zu Dold 0043302, EAN: 4030641433024

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0043302 BA9043/003 3AC50-400Hz 690V 0,5-10S Unterspannungsrelais ?

Der Artikel Dold 0043302 BA9043/003 3AC50-400Hz 690V 0,5-10S Unterspannungsrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0043302 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0043302 BA9043/003 3AC50-400Hz 690V 0,5-10S Unterspannungsrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0043302 BA9043/003 3AC50-400Hz 690V 0,5-10S Unterspannungsrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0043302 BA9043/003 3AC50-400Hz 690V 0,5-10S Unterspannungsrelais für nur 290,68 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
