Dold 0043896 IP9075.12 AC50...400Hz 480-550V Sicherungswächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0043896 IP9075.12 AC50...400Hz 480-550V Sicherungswächter
( 4 / 5 ) 5 Wertungen

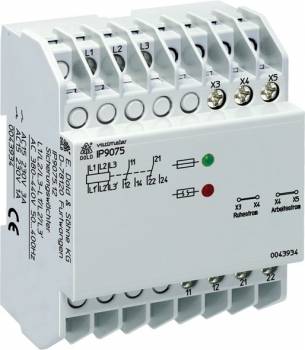

Dold 0043896
Abbildung kann vom Original abweichen !
218,21 EUR
( 259,67 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0043896 IP9075.12 AC50...400Hz 480-550V Sicherungswächter
Datenblatt:file_download Download
Lieske-Nr.:1583178
Hersteller-Nr.: 0043896
EAN-Code: 4030641438968
Gewicht:0.279 kg
Typ:IP9075.12 AC50...400HZ 480-550V
Staffelpreise netto
Ab AnzahlPreis pro Stück
5216,57 EUR
10214,94 EUR
15213,30 EUR
20211,66 EUR

Produktinformationen zu Dold 0043896:

Der Sicherungswächter IP9075.12 von Dold ist ein industrieller Überwachungsschalter zur kontinuierlichen Kontrolle von bis zu drei Lastsicherungen in Drehstromnetzen. Das Gerät ist speziell für den Einsatz in Installations- und Industrieverteilerkonstruktionen konzipiert und überwacht die Integrität der Sicherungen, auch wenn die angeschlossenen Verbraucher abgeschaltet sind. Die frühzeitige Erkennung von durchgebrannten Sicherungen ermöglicht präventive Wartungsmaßnahmen und verhindert dadurch kostspielige Schäden im Betrieb. Die Betriebssicherheit und hohe Verfügbarkeit der Anlage werden dadurch erhöht.

Einsatzbereiche
Der Sicherungswächter IP9075.12 ist für den Einsatz in industriellen und gewerblichen Anlagen vorgesehen, insbesondere in Systemen mit Drehstrommotoren, wo die Abschaltung oder Einschaltsperre bei Ausfall einer oder mehrerer Phasensicherungen notwendig ist. Er ist geeignet für Anlagen, die mit einer Nennspannung von AC 480 bis 550 V und einer Frequenz von 50 bis 400 Hz betrieben werden. Die maximale Messspannung beträgt 690 V, wobei der Standardmessbereich für 3 AC 380 bis 415 V ausgelegt ist. Das Gerät ist drehrichtungsunabhängig und kann somit unabhängig von der Phasenfolge im Netz eingesetzt werden.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die für die Steuerung von Hilfsfunktionen wie Abschaltung oder Warnsignalen genutzt werden können. Die Arbeitsweise kann zwischen dem Arbeitsstromprinzip (Ausgangsrelais wird im Fehlerfall aktiviert) und dem Ruhestromprinzip (Ausgangsrelais bleibt im Fehlerfall deaktiviert) programmiert werden. Diese Einstellung erfolgt über die Programmierklemmen X3, X4 und X5. Das Gerät ist ohne Speicherverhalten ausgeführt, was bedeutet, dass der Fehlerzustand nach einem Reset nicht gespeichert wird. Die Anzeige erfolgt über zwei LEDs: eine grüne LED signalisiert intakte Sicherungen, eine rote LED zeigt einen Sicherungsausfall an.

Technik verständlich erklärt
Der Sicherungswächter überwacht die Spannung vor und nach den Sicherungen. Bei einem Ausfall einer Sicherung wird der Spannungsabfall erkannt, und das Gerät reagiert entsprechend der programmierten Logik. Der Innenwiderstand der Messpfade liegt im Megohm-Bereich, was sicherstellt, dass die Vorschriften zur Berührungsspannung (Innenwiderstand > 2000 Ohm/V) eingehalten werden, auch wenn eine Sicherung fehlt oder defekt ist. Die Leitungslänge für die Programmierklemmen X3, X4 und X5 darf maximal 3 m betragen, um eine zuverlässige Signalübertragung zu gewährleisten.

Kompatibilität und Zubehör
Das Gerät ist für alle gängigen Sicherungsarten und -größen geeignet und kann in Drehstromnetzen bis 3 AC 690 V eingesetzt werden. Es ist nach IEC/EN 60255-1 normkonform und kann in Kombination mit anderen Geräten der VARIMETER-Serie (wie IL 9075, SL 9075, SP 9075) verwendet werden. Die Bauform ist für Installationsverteiler ausgelegt, mit einer Baubreite von 70 mm und unten liegenden Anschlussklemmen, entsprechend DIN 43880.

Montage und Installation
Die Montage erfolgt in Standard-Installationsverteiler oder Industrieverteiler. Die Klemmen sind unten angeordnet, was eine einfache Integration in bestehende Schaltanlagen ermöglicht. Die Geräte sind für den Einsatz in Schaltschränken mit Montageplatte und Kabelkanal geeignet. Die Anschlussklemmen sind für die Verbindung mit den Netzleitungen (L1, L2, L3 vor den Sicherungen und L1', L2', L3' nach den Sicherungen) vorgesehen.

Vorteile im Betrieb
Die frühzeitige Erkennung von Sicherungsausfällen, auch bei abgeschalteten Verbrauchern, ermöglicht eine schnelle Reaktion und verhindert unerwartete Ausfälle. Die Zuverlässigkeit der Erkennung bleibt auch bei unsymmetrischen Netzen, Oberwellenbelastungen oder rückspeisenden Motoren erhalten. Die kürzere Ansprechzeit im Vergleich zu Motorschutzschaltern erhöht die Reaktionsgeschwindigkeit des Systems. Die klare LED-Anzeige erleichtert die Diagnose und Wartung.

Gehäusebauform und Baubreite
Das Gerät ist in der I-Bauform ausgeführt, mit einer Baubreite von 70 mm und einer Bautiefe von 59 mm. Die Gehäusebauform ist für Installationsverteiler konzipiert, wobei die Anschlussklemmen unten liegen. Die Konstruktion entspricht den Anforderungen an industrielle Schaltgeräte und ist für den Einsatz in Schaltschränken geeignet.

Normkonformität
Das Gerät entspricht der Norm IEC/EN 60255-1, die für elektrische Betriebsmittel in der Mess- und Überwachungstechnik gilt. Die Konformität gewährleistet die Zuverlässigkeit und Sicherheit im industriellen Einsatz.

Programmierbare Funktionen
Die Funktionen des Geräts sind über die Klemmen X1, X2, X3, X4 und X5 programmierbar. Die Auswahl zwischen Arbeitsstrom- und Ruhestromprinzip sowie die Einstellung des Speicherverhaltens erfolgt durch die entsprechenden Brückenverbindungen. Die Programmierklemmen ermöglichen eine flexible Anpassung an die spezifischen Anforderungen der Anlage.

Anzeige und Diagnose
Zwei LEDs dienen zur visuellen Anzeige des Betriebszustands: die grüne LED zeigt an, dass alle überwachten Sicherungen intakt sind, die rote LED signalisiert einen Ausfall. Diese Anzeige erleichtert die schnelle Identifizierung von Fehlern und reduziert die Wartungszeit.

Einsatz in Drehstromnetzen
Das Gerät ist speziell für Drehstromnetze ausgelegt und kann bis zu drei Phasensicherungen überwachen. Die Überwachung erfolgt unabhängig von der Drehrichtung des Netzes, was eine flexible Installation ermöglicht. Die maximale Spannung beträgt 690 V, wobei der Standardbereich für 380 bis 415 V ausgelegt ist.

Zuverlässigkeit und Wartung
Die Zuverlässigkeit der Erkennung wird durch die hohe Innenwiderstandswerte der Messpfade gewährleistet. Die präventive Wartung wird durch die frühzeitige Meldung von Sicherungsausfällen unterstützt, was die Betriebssicherheit erhöht. Die einfache Montage und die klare Anzeige erleichtern die Wartung und Reduzierung von Ausfallzeiten.

Anwendung in der Industrie
Der Sicherungswächter IP9075.12 wird in industriellen Anlagen eingesetzt, wo die Zuverlässigkeit der Stromversorgung entscheidend ist. Er ist besonders geeignet für Motoren, die über Sicherungen geschützt sind, und ermöglicht eine automatische Abschaltung oder Einschaltsperre bei Ausfall einer Sicherung. Die Integration in bestehende Schaltanlagen ist durch die Standardbaubreite und die DIN-konforme Montage einfach möglich.

Funktionen im Detail
  • Überwachung bis zu drei Lastsicherungen
  • Programmierbare Auswahl zwischen Arbeitsstrom- und Ruhestromprinzip
  • Kein Speicherverhalten (automatischer Reset)
  • Zwei Wechsler als Ausgangskontakte
  • LED-Anzeige: grün für intakte Sicherungen, rot für Ausfall
  • Max. Messspannung: 690 V, Standardbereich: 3 AC 380–415 V
  • Nennspannung: AC 480–550 V, 50–400 Hz
  • Gehäusebauform: Installationsverteiler, Baubreite 70 mm
  • Programmierung über Klemmen X1–X5
  • Leitungslänge für Programmierklemmen max. 3 m
  • Innenwiderstand der Messpfade im MOhm-Bereich
  • Normkonform nach IEC/EN 60255-1
  • Drehrichtungsunabhängig
  • Kürzere Ansprechzeit als bei Motorschutzschaltern
  • Geeignet für alle Sicherungsarten und -größen
  • Einsatz in Drehstromnetzen bis 3 AC 690 V
  • Montage in Installationsverteiler nach DIN 43880
  • Anschlussklemmen unten liegend
  • Einstellung über Brückenverbindungen an X1–X5

Anwendungsszenarien
Das Gerät wird in industriellen Anlagen eingesetzt, wo die Zuverlässigkeit der Stromversorgung entscheidend ist. Beispiele sind die Überwachung von Drehstrommotoren, die über Sicherungen geschützt sind, sowie in Anlagen, die eine automatische Abschaltung oder Einschaltsperre bei Ausfall einer Sicherung benötigen. Die Integration in bestehende Schaltanlagen ist durch die Standardbaubreite und die DIN-konforme Montage einfach möglich.

Zuverlässigkeit und Sicherheit
Die Zuverlässigkeit der Erkennung wird durch die hohe Innenwiderstandswerte der Messpfade gewährleistet. Die präventive Wartung wird durch die frühzeitige Meldung von Sicherungsausfällen unterstützt, was die Betriebssicherheit erhöht. Die einfache Montage und die klare Anzeige erleichtern die Wartung und Reduzierung von Ausfallzeiten.

Fazit
Der Sicherungswächter IP9075.12 von Dold ist ein zuverlässiges und flexibles Gerät zur Überwachung von Lastsicherungen in Drehstromnetzen. Mit programmierbaren Funktionen, einer klaren LED-Anzeige und einer robusten Konstruktion bietet es eine hohe Betriebssicherheit und Verfügbarkeit. Die Konformität mit IEC/EN 60255-1 und die Eignung für industrielle Anwendungen machen es zu einem geeigneten Gerät für den Einsatz in Schaltschränken und Installationsverteiler. Die Integration in bestehende Anlagen ist einfach und erfordert keine zusätzlichen Komponenten.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite70 mm
GehäusebauformInstallationsverteiler
Messbereich max.690 V
Standardmessbereich3 AC 380 - 415 V
GerätetypIP 9075
Variante
Kontaktbestückung2 Wechsler
NennspannungAC 480 - 550 V 50 - 400 Hz
VarianteArbeitsstrom-/Ruhestromprinzip programmierbar. Ohne Speicherverhalten


Produktdatenblatt
Datenblatt zu Dold 0043896, EAN: 4030641438968
