Dold 0043934 IP9075.12 AC50...400Hz 380-440V Sicherungswächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0043934 IP9075.12 AC50...400Hz 380-440V Sicherungswächter
( 4.8 / 5 ) 4 Wertungen

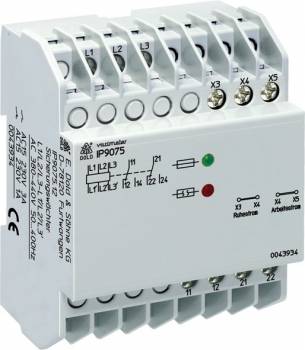

Dold 0043934
Abbildung kann vom Original abweichen !
218,21 EUR
( 259,67 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0043934 IP9075.12 AC50...400Hz 380-440V Sicherungswächter
Datenblatt:file_download Download
Lieske-Nr.:1583164
Hersteller-Nr.: 0043934
EAN-Code: 4030641439347
Gewicht:0.279 kg
Typ:IP9075.12 AC50...400HZ 380-440V
Staffelpreise netto
Ab AnzahlPreis pro Stück
5210,03 EUR
10201,84 EUR
15193,66 EUR
20185,48 EUR

Produktinformationen zu Dold 0043934:

Der Dold Sicherungswächter IP9075.12 AC50...400HZ 380-440V ist ein industrieller Überwachungsschalter der VARIMETER-Serie, der bis zu drei Lastsicherungen in Drehstromnetzen überwacht. Das Gerät dient der frühzeitigen Erkennung von durchgebrannten Sicherungen, auch wenn die angeschlossenen Verbraucher abgeschaltet sind, um Betriebsunterbrechungen und Schäden an Anlagen zu vermeiden. Es ist für den Einsatz in Installations- und Industrieverteilerkästen konzipiert und entspricht der Norm IEC/EN 60255-1.

Einsatzbereiche
Der Sicherungswächter ist für die Überwachung von Lastsicherungen in Drehstromanlagen bis 3 AC 690 V geeignet. Er wird insbesondere in Anlagen eingesetzt, in denen die Verfügbarkeit und Betriebssicherheit von hoher Bedeutung sind, wie beispielsweise bei der automatischen Abschaltung oder Einschaltsperre von Drehstrommotoren bei Ausfall einer oder mehrerer Phasensicherungen. Die Anwendung ist unabhängig von der Drehrichtung und funktioniert auch bei unsymmetrischen oder oberwellenbehafteten Netzen sowie bei rückspeisenden Motoren.

Funktionen und Ausstattung im Detail
Das Gerät erkennt Sicherungsausfälle zuverlässig und verfügt über zwei Wechsler als Ausgangskontakte. Die Betriebsart ist programmierbar: Es kann im Arbeitsstromprinzip (Ausgangsrelais aktiviert bei Fehler) oder im Ruhestromprinzip (Ausgangsrelais deaktiviert bei Fehler) betrieben werden. Diese Einstellung erfolgt über die Klemmen X3-X4 bzw. X4-X5. Das Gerät ist ohne Speicherverhalten ausgeführt, was bedeutet, dass es nach einem Fehlerzustand ohne externe Rücksetzmaßnahme wieder in den Normalzustand zurückkehrt. Die Anzeige erfolgt über zwei LEDs: eine grüne LED signalisiert intakte Sicherungen, eine rote LED zeigt einen Sicherungsausfall an.

Technik verständlich erklärt
Der Sicherungswächter überwacht die Spannung vor und nach den Lastsicherungen (Anschlüsse L1, L2, L3 und L1', L2', L3'). Der Innenwiderstand der Messpfade liegt im Megohm-Bereich (über 2000 Ohm/V), sodass die Vorschriften zur Berührungsspannung erfüllt sind, auch wenn eine Sicherung fehlt oder defekt ist. Die Nennspannung beträgt AC 380–440 V bei einer Frequenz von 50–400 Hz. Der Standardmessbereich liegt bei 3 AC 380–415 V, wobei der maximale Messbereich bis 690 V reicht. Die Programmierung der Betriebsart erfolgt über die Klemmen X3–X5, wobei die Leitungslänge zwischen diesen Klemmen maximal 3 m betragen darf.

Kompatibilität und Zubehör
Das Gerät ist für alle gängigen Sicherungsarten und -größen einsetzbar. Es ist in der I-Bauform ausgeführt, die eine Baubreite von 70 mm und eine Bautiefe von 59 mm aufweist. Die Anschlussklemmen befinden sich unten und sind für Installations- und Industrieverteiler nach DIN 43880 ausgelegt. Die Variante IP 9075.12 bietet zwei Wechsler als Ausgangskontakte, was eine flexible Integration in bestehende Schaltanlagen ermöglicht.

Montage und Installation
Die Montage erfolgt in Standard-Installationsverteilerkästen. Die Klemmen sind unten angeordnet, was eine einfache Verkabelung ermöglicht. Die Baubreite von 70 mm entspricht der Standardbreite für Geräte in dieser Baugruppe. Die Anschlussklemmen sind für die Verbindung mit Leitungen ausgelegt, wobei die Programmierklemmen X3–X5 eine maximale Kabellänge von 3 m nicht überschreiten dürfen.

Vorteile im Betrieb
Die frühzeitige Erkennung von Sicherungsausfällen erhöht die Anlagenverfügbarkeit und verhindert kostspielige Schäden. Die kurze Ansprechzeit im Vergleich zu Motorschutzschaltern ermöglicht eine schnelle Reaktion auf Fehler. Die drehrichtungsunabhängige Funktion und die Toleranz gegenüber unsymmetrischen oder oberwellenbehafteten Netzen erhöhen die Zuverlässigkeit in komplexen Anlagen. Die klare LED-Anzeige erleichtert die Diagnose und Wartung.

Gehäusebauform und Baubreite
Das Gerät ist als Installationsverteiler ausgeführt, mit einer Baubreite von 70 mm. Die Bauform ist für den Einsatz in Verteilerkästen nach DIN 43880 konzipiert, wobei die Anschlussklemmen unten angeordnet sind. Die Bautiefe beträgt 59 mm, was eine kompakte Montage in Standardverteilerkästen ermöglicht.

Programmierbare Funktionen
Die Betriebsart (Arbeitsstrom- oder Ruhestromprinzip) ist über die Klemmen X3–X5 programmierbar. Das Gerät ist ohne Speicherverhalten ausgeführt, was bedeutet, dass es nach einem Fehlerzustand automatisch zurücksetzt, ohne dass ein externes Reset-Signal erforderlich ist. Die Anzeige erfolgt über zwei LEDs, die den Zustand der Sicherungen visuell signalisieren.

Anwendungssicherheit
Der Sicherungswächter ist für den Einsatz in industriellen Anlagen ausgelegt, wo die Zuverlässigkeit und Verfügbarkeit von Systemen entscheidend sind. Die Konstruktion gewährleistet eine sichere und zuverlässige Überwachung auch unter schwierigen Betriebsbedingungen, einschließlich unsymmetrischer Netze und rückspeisender Motoren. Die Einhaltung der Norm IEC/EN 60255-1 sichert die Konformität mit den geltenden Sicherheitsstandards.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite70 mm
GehäusebauformInstallationsverteiler
Messbereich max.690 V
Standardmessbereich3 AC 380 - 415 V
GerätetypIP 9075
Variante
Kontaktbestückung2 Wechsler
NennspannungAC 380 - 440 V 50 - 400 Hz
VarianteArbeitsstrom-/Ruhestromprinzip programmierbar. Ohne Speicherverhalten


Produktdatenblatt
Datenblatt zu Dold 0043934, EAN: 4030641439347
