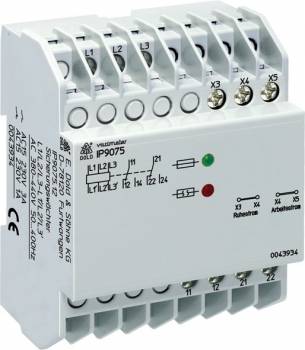

Dold 0043935 IP9075.12 AC50...400Hz 600-690V Sicherungswächter
|
218,21 EUR |
|||||||||||
|
( 259,67 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 1583193 | ||||||||||
| Hersteller-Nr.: | 0043935 | ||||||||||
| EAN-Code: | 4030641439354 | ||||||||||
| Gewicht: | 0.279 kg | ||||||||||
| Typ: | IP9075.12 AC50...400HZ 600-690V | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0043935:
Einsatzbereiche
Der Sicherungswächter ist für die Überwachung von Sicherungen in Drehstromanlagen bis 3 AC 690 V ausgelegt. Er wird typischerweise in industriellen Anlagen eingesetzt, wo die Zuverlässigkeit der Stromversorgung entscheidend ist, beispielsweise bei der Überwachung von Motoren, Pumpen oder anderen elektrischen Verbrauchern. Die Fähigkeit, Sicherungsausfälle auch bei abgeschalteten Lasten zu erkennen, ermöglicht eine präventive Wartung und erhöht die Verfügbarkeit der gesamten Anlage. Die Anwendung ist unabhängig von der Drehrichtung und funktioniert auch bei unsymmetrischen oder oberwellenbehafteten Netzen sowie bei rückspeisenden Motoren.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die je nach Programmierung entweder im Fehlerfall aktiviert (Arbeitsstromprinzip) oder deaktiviert (Ruhestromprinzip) werden. Diese Einstellung ist über die Programmierklemmen X3, X4 und X5 programmierbar. Das Gerät arbeitet ohne Speicherverhalten, was bedeutet, dass es nach einem Fehlerzustand automatisch zurücksetzt, sobald die Fehlerbedingung beseitigt ist. Die Anzeige erfolgt über zwei LEDs: eine grüne LED signalisiert intakte Sicherungen, eine rote LED zeigt einen Sicherungsausfall an. Die Programmierung erfolgt über die Klemmen X1 und X2, wobei die Leitungslänge für diese Eingänge maximal 3 m betragen darf.
Technik verständlich erklärt
Der Sicherungswächter überwacht die Spannung vor und nach den Sicherungen (L1, L2, L3 und L1’, L2’, L3’) und erkennt einen Ausfall, wenn der Stromfluss unterbrochen ist. Der Innenwiderstand der Messpfade liegt im Megohm-Bereich (über 2000 Ohm/V), was sicherstellt, dass die Vorschriften zur Berührungsspannung eingehalten werden, auch wenn eine Sicherung defekt oder nicht vorhanden ist. Die Messbereiche reichen von einem Standardbereich von 3 AC 380–415 V bis zu einem maximalen Messbereich von 690 V. Die Nennspannung des Geräts beträgt AC 600–690 V bei einer Frequenz von 50–400 Hz, was es für eine Vielzahl von industriellen Netzen geeignet macht. Die Geräte entsprechen der Norm IEC/EN 60255-1.
Kompatibilität und Zubehör
Der Sicherungswächter ist für alle gängigen Sicherungsarten und -größen einsetzbar. Er ist unabhängig von der Drehrichtung und kann in verschiedenen Netzbedingungen eingesetzt werden, einschließlich unsymmetrischer Netze und rückspeisender Motoren. Die Geräte der VARIMETER-Serie sind in verschiedenen Bauformen erhältlich, wobei die IP 9075 und SP 9075 Varianten eine Baubreite von 70 mm aufweisen. Die I-Bauform ist für Installationsverteiler nach DIN 43880 ausgelegt, während die S-Bauform für Schaltschränke mit Montageplatte und Kabelkanal vorgesehen ist.
Montage und Installation
Die Montage erfolgt in Standard-Installationsverteilerkästen. Die Klemmen sind unten angeordnet, was eine einfache Verkabelung ermöglicht. Die Bautiefe von 59 mm erfordert ausreichend Platz im Verteiler. Die Anschlussklemmen sind für die Verbindung mit den Netzeinspeisungen (L1, L2, L3) und den nachfolgenden Lasten (L1’, L2’, L3’) vorgesehen. Die Programmierklemmen X1–X5 dienen zur Einstellung des Betriebsmodus und müssen entsprechend den technischen Vorgaben verbunden werden. Die maximale Leitungslänge für die Programmierklemmen X3–X5 beträgt 3 m.
Vorteile im Betrieb
Die frühzeitige Erkennung von Sicherungsausfällen erhöht die Betriebssicherheit und vermeidet kostspielige Schäden. Die schnelle Reaktion auch bei abgeschalteten Lasten gewährleistet eine hohe Anlagenverfügbarkeit. Die Zuverlässigkeit bei unsymmetrischen Netzen und rückspeisenden Motoren macht das Gerät zu einer robusten Lösung für anspruchsvolle industrielle Umgebungen. Die klare LED-Anzeige ermöglicht eine schnelle Diagnose des Zustands. Die Programmierbarkeit des Arbeits- und Ruhestromprinzips bietet Flexibilität bei der Integration in bestehende Steuerungssysteme.
| Technische Daten | |
| 1- / 3-phasig | 3 |
| Ausgangskontakte | 2 Wechsler |
| Baubreite | 70 mm |
| Gehäusebauform | Installationsverteiler |
| Messbereich max. | 690 V |
| Standardmessbereich | 3 AC 380 - 415 V |
| Gerätetyp | IP 9075 |
| Variante | |
| Kontaktbestückung | 2 Wechsler |
| Nennspannung | AC 600 - 690 V 50 - 400 Hz |
| Variante | Arbeitsstrom-/Ruhestromprinzip programmierbar. Ohne Speicherverhalten |
