Dold 0044746 BA9043/001 3AC50-400Hz 690V Unterspannungsrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0044746 BA9043/001 3AC50-400Hz 690V Unterspannungsrelais
( 4.6 / 5 ) 18 Wertungen

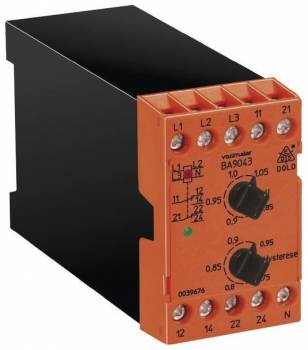

Dold 0044746
Abbildung kann vom Original abweichen !
Dold 0044746Dold 0044746
270,07 EUR
( 321,38 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0044746 BA9043/001 3AC50-400Hz 690V Unterspannungsrelais
Datenblatt:file_download Download
Lieske-Nr.:167000
Hersteller-Nr.: 0044746
EAN-Code: 4030641447465
Gewicht:0.34 kg
Typ:BA9043/001 3AC50/60HZ 690V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4259,94 EUR
8249,81 EUR
12239,69 EUR
16229,56 EUR

Produktinformationen zu Dold 0044746:

Das Unterspannungsrelais BA9043/001 von Dold ist ein 3-phasiges Überwachungsgerät für Drehstromnetze ohne Neutralleiter. Es dient der kontinuierlichen Überwachung der Netzspannung und schaltet bei Unterspannung oder Spannungsverlust automatisch ab, um angeschlossene Geräte oder Anlagen vor Schäden zu schützen. Das Gerät ist für Nennspannungen von 3AC 690 V ausgelegt und eignet sich für industrielle Anwendungen sowie Bahnanlagen, wo eine zuverlässige Spannungsüberwachung erforderlich ist.

Einsatzbereiche
Das Relais wird in industriellen Schaltschränken eingesetzt, um die Betriebssicherheit von Maschinen, Antrieben oder gesamten Produktionsanlagen zu gewährleisten. Es überwacht 3-phasige Wechselstromnetze im Frequenzbereich von 50 bis 400 Hz. Die Bauform ist für den Einbau in Schaltschränke konzipiert, mit einer Baubreite von 45 mm, was eine kompakte Montage ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät überwacht die Spannung durch arithmetische Mittelwertmessung. Bei der Variante BA9043/001, die für Netze ohne Neutralleiter ausgelegt ist, werden die Phasen L1 und L2 gegen L3 gemessen. Die Einstellung des Ansprech- und Rückfallwertes erfolgt über Drehpotis auf der Gerätefront, wodurch eine bedienerfreundliche und präzise Anpassung an die jeweilige Anwendung möglich ist. Der Ansprechwert ist stufenlos zwischen 0,85 und 1,05 der Nennspannung einstellbar, die Hysterese (Rückfallverhältnis) beträgt 0,75 bis 0,95 des Ansprechwertes. Die Zeitverzögerung ist bei dieser Variante ohne vorhanden, was bedeutet, dass das Relais bei Unterspannung unverzüglich reagiert.

Technik verständlich erklärt
Das Relais arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, sondern im Ruhezustand bleibt. Dies verhindert unerwünschte Schaltvorgänge und erhöht die Zuverlässigkeit. Die LED-Anzeigen signalisieren Betriebsbereitschaft (rote LED) und die Kontaktstellung (grüne LED), was die Diagnose von Betriebszuständen und Fehlern vereinfacht. Das Gerät ist oberwellenunempfindlich, was bedeutet, dass es auch bei Netzstörungen durch harmonische Oberschwingungen zuverlässig funktioniert. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur zwischen -25 °C und +60 °C.

Kompatibilität und Zubehör
Das Relais ist für Netze mit Frequenzen von 50 bis 400 Hz geeignet und entspricht der Norm IEC/EN 60255-1. Es ist für Drehstromnetze ohne Neutralleiter ausgelegt und kann in Systemen mit oder ohne Neutralleiter eingesetzt werden, je nach Variante. Die Kontaktbestückung umfasst 2 Wechsler, die für Schaltvorgänge im AC 15- und DC 13-Betrieb geeignet sind. Die maximale Schaltleistung beträgt 2 A bei AC 230 V (Schließer) und 1 A bei AC 230 V (Öffner). Die elektrische Lebensdauer liegt bei 2 x 10⁵ Schaltspiele bei 3 A und AC 230 V.

Montage und Installation
Das Gerät wird auf DIN-Schiene montiert, wobei die Klemmen nach DIN 46228-1/-2/-3/-4 ausgeführt sind. Die Anschlussquerschnitte betragen 2 x 2,5 mm² für starre Leiter oder 2 x 1,5 mm² für strangverzinkte Leiter mit Schlauch. Die Klemmen sind mit selbsthubbaren Klemmbacken ausgestattet, die mit einem Drehmoment von 0,8 Nm zu befestigen sind. Die Montage erfolgt in Schaltschränken, wobei die Betriebshöhe bis zu 2000 m über Meeresspiegel beträgt.

Vorteile im Betrieb
Durch die präventive Wartung und die schnelle Fehlerlokalisierung wird die Produktivität erhöht. Die LED-Anzeigen ermöglichen eine visuelle Überwachung des Betriebszustands, und die einfache Einstellung über Drehpotis reduziert die Inbetriebnahmezeit. Das Gerät ist für Dauerbetrieb ausgelegt und verfügt über eine mechanische Lebensdauer von über 30 x 10⁶ Schaltspiele. Die Überspannungskategorie III und die EMV-Prüfung nach IEC/EN 61000-4-2 bis -4-5 gewährleisten eine hohe Störfestigkeit.

Zulassungen und Kennzeichen
Das Gerät trägt das UKCA-Kennzeichen und entspricht den Anforderungen der Norm IEC/EN 60255-1. Die Bemessungsstoßspannung beträgt 6 kV bei Verschmutzungsgrad 2, was eine hohe Isolationsfestigkeit gewährleistet. Die Kurzschlussfestigkeit ist mit einer maximalen Schmelzsicherung von 4 A gG/gL abgesichert.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
HilfsspannungOhne
Nennspannung max.3/N AC 690 / 400 V
GerätetypBA 9043
AnsprechverzögerungJa
Variante
Kontaktbestückung2 Wechsler
Nennspannung3AC 690 V
ZeitverzögerungOhne
Zulassungen und KennzeichenUKCA
VarianteFür Drehstromnetze ohne Neutralleiter


Produktdatenblatt
Datenblatt zu Dold 0044746, EAN: 4030641447465
