Dold 0045019 IL9075.01/001 AC50...400Hz 400-440V Sicherungswächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0045019 IL9075.01/001 AC50...400Hz 400-440V Sicherungswächter
( 4.6 / 5 ) 8 Wertungen
Dold 0045019

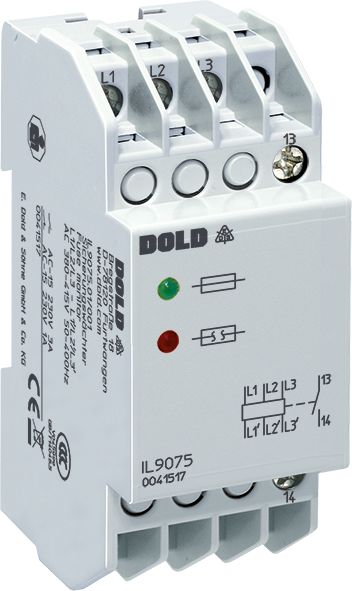

Abbildung kann vom Original abweichen !
128,73 EUR
( 153,19 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0045019 IL9075.01/001 AC50...400Hz 400-440V Sicherungswächter
Datenblatt:file_download Download
Lieske-Nr.:1262559
Hersteller-Nr.: 0045019
EAN-Code: 4030641450199
Gewicht:0.142 kg
Typ:IL9075.01/001 AC50...400HZ 400-440V
Staffelpreise netto
Ab AnzahlPreis pro Stück
5127,76 EUR
10126,80 EUR
15125,83 EUR
20124,87 EUR

Produktinformationen zu Dold 0045019:

Der Sicherungswächter IL9075.01/001 AC50...400HZ 400-440V von Dold ist ein Gerät zur Überwachung von Lastsicherungen in Drehstromnetzen. Er dient der frühzeitigen Erkennung von durchgebrannten Sicherungen, auch wenn die angeschlossenen Verbraucher abgeschaltet sind, um so Betriebsunterbrechungen und Schäden an Anlagen zu vermeiden. Das Gerät ist für den Einsatz in industriellen und installativen Verteilern konzipiert und entspricht der Norm IEC/EN 60255-1.

Einsatzbereiche
Der Sicherungswächter ist für die Überwachung bis zu drei Lastsicherungen in Drehstromnetzen ausgelegt. Er wird typischerweise in Anlagen eingesetzt, in denen die Verfügbarkeit und Betriebssicherheit von hoher Bedeutung sind, wie beispielsweise bei der automatischen Abschaltung und Einschaltsperre von Drehstrommotoren. Die Anwendung erfolgt in Netzen mit einer Spannung bis zu 3 AC 690 V, wobei das Gerät für den Standardmessbereich 3 AC 380–415 V ausgelegt ist. Die Nennspannung beträgt AC 400–440 V bei einer Frequenz von 50–400 Hz.

Funktionen und Ausstattung im Detail
Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird. Es verfügt über einen Schließerkontakt (1 NO) als Ausgangskontakt. Die Überwachung erfolgt unabhängig von der Drehrichtung des Netzes und ist auch bei unsymmetrischen oder oberwellenbehafteten Netzen sowie bei rückspeisenden Motoren zuverlässig. Die Ansprechzeit ist kürzer als bei Motorschutzschaltern. Die Anzeige erfolgt über zwei LEDs: eine grüne LED signalisiert intakte Sicherungen, eine rote LED zeigt einen Sicherungsausfall an.

Technik verständlich erklärt
Der Sicherungswächter überwacht die Spannung vor und nach den Lastsicherungen. Bei einem Ausfall einer Sicherung wird die Spannung nach der Sicherung nicht mehr übertragen, was vom Gerät erkannt wird. Der Innenwiderstand der Messpfade liegt im MOhm-Bereich (über 2000 Ohm/V), sodass die Vorschriften zur Berührungsspannung erfüllt sind. Die Programmierung des Arbeitsstrom- oder Ruhestromprinzips erfolgt über die Klemmen X3–X5. Die Leitungslänge für diesen Programmiereingang darf 3 m nicht überschreiten.

Kompatibilität und Zubehör
Das Gerät ist für alle gängigen Sicherungsarten und -größen geeignet. Es ist in der I-Bauform ausgeführt, die eine Baubreite von 35 mm und eine Bautiefe von 59 mm aufweist. Die Anschlussklemmen befinden sich unten und sind für Installations- und Industrieverteiler nach DIN 43880 vorgesehen. Die Zulassung CCC ist vorhanden.

Montage und Installation
Die Montage erfolgt in Installations- oder Industrieverteiler. Die Klemmen sind unten angeordnet, was die Integration in Standard-Verteilerkonstruktionen erleichtert. Die Freischaltung erfordert das Ausschalten des vorgeschalteten Hauptschalters.

Vorteile im Betrieb
Die frühzeitige Erkennung von Sicherungsausfällen ermöglicht eine präventive Wartung und verhindert kostspielige Schäden. Die Betriebssicherheit und Verfügbarkeit der Anlage werden erhöht. Die Zuverlässigkeit der Überwachung auch unter schwierigen Netzbedingungen stellt eine stabile Grundlage für den Betrieb sicher. Das Gerät ist drehrichtungsunabhängig und eignet sich für eine Vielzahl von Anwendungsszenarien in der industriellen Elektrotechnik.

Technische Daten
1- / 3-phasig3
Ausgangskontakte1 Schließer, 2 Wechsler
Baubreite35 mm
GehäusebauformInstallationsverteiler
Messbereich max.440 V
Standardmessbereich3 AC 380 - 415 V
GerätetypIL 9075
Variante
Kontaktbestückung1 Schließer
NennspannungAC 400 - 440 V 50 - 400 Hz
Zulassungen und KennzeichenCCC
VarianteRuhestromprinzip. Ohne Speicherverhalten


Produktdatenblatt
Datenblatt zu Dold 0045019, EAN: 4030641450199

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0045019 IL9075.01/001 AC50...400Hz 400-440V Sicherungswächter ?

Der Artikel Dold 0045019 IL9075.01/001 AC50...400Hz 400-440V Sicherungswächter ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0045019 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0045019 IL9075.01/001 AC50...400Hz 400-440V Sicherungswächter bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0045019 IL9075.01/001 AC50...400Hz 400-440V Sicherungswächter können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 5 Stück bieten wir Dold 0045019 IL9075.01/001 AC50...400Hz 400-440V Sicherungswächter für nur 127,76 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
