Dold 0045104 IP9075.12/010 AC50...400Hz 600-690V Sicherungswächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0045104 IP9075.12/010 AC50...400Hz 600-690V Sicherungswächter
( 4.3 / 5 ) 4 Wertungen

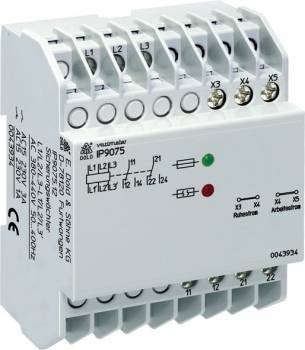

Dold 0045104
Abbildung kann vom Original abweichen !
228,56 EUR
( 271,99 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0045104 IP9075.12/010 AC50...400Hz 600-690V Sicherungswächter
Datenblatt:file_download Download
Lieske-Nr.:1583174
Hersteller-Nr.: 0045104
EAN-Code: 4030641451042
Gewicht:0.279 kg
Typ:IP9075.12/010 AC50...400HZ 600-690V
Staffelpreise netto
Ab AnzahlPreis pro Stück
5226,85 EUR
10225,13 EUR
15223,42 EUR
20221,70 EUR

Produktinformationen zu Dold 0045104:

Der Sicherungswächter IP9075.12/010 AC50...400HZ 600-690V von Dold ist ein Gerät der VARIMETER-Serie zur Überwachung von bis zu drei Lastsicherungen in Drehstromnetzen. Er dient der frühzeitigen Erkennung von durchgebrannten Sicherungen, auch wenn die angeschlossenen Verbraucher abgeschaltet sind, um so kostspielige Schäden durch unerkannte Fehlerzustände zu vermeiden. Die Betriebssicherheit und hohe Verfügbarkeit der Anlage werden durch präventive Wartung und schnelle Fehlererkennung unterstützt.

Einsatzbereiche
Der Sicherungswächter ist für den Einsatz in industriellen und installativen Verteilern konzipiert, insbesondere in Anlagen mit Drehstrommotoren, wo eine Ausfallkontrolle der Phasensicherungen notwendig ist. Er eignet sich für die automatische Abschaltung und Einschaltsperre von Motoren bei Ausfall einer oder mehrerer Sicherungen. Die Anwendung erfolgt in Netzen mit einer Nennspannung von AC 600 bis 690 V und einer Frequenz von 50 bis 400 Hz. Die Standardmessbereiche liegen bei 3 AC 380 bis 415 V, wobei der maximale Messbereich 690 V beträgt.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die je nach Programmierung entweder im Fehlerfall aktiviert (Arbeitsstromprinzip) oder nicht aktiviert (Ruhestromprinzip) werden. Diese Einstellung ist über die Anschlussklemmen X3-X4 bzw. X4-X5 programmierbar. Zusätzlich kann das Speicherverhalten über die Klemmen X1-X2 programmiert werden, wobei eine Brücke zwischen X1 und X2 das Speicherverhalten deaktiviert. Die Anzeige erfolgt über zwei LEDs: eine grüne LED signalisiert intakte Sicherungen, eine rote LED zeigt einen Sicherungsausfall an.

Technik verständlich erklärt
Der Sicherungswächter erkennt einen Ausfall durch die Messung der Spannung vor und nach den Sicherungen. Der Innenwiderstand der Messpfade liegt im Megohm-Bereich (über 2000 Ohm/V), was die Vorschriften zur Berührungsspannung erfüllt, auch wenn eine Sicherung fehlt oder defekt ist. Die Leitungslänge für die Programmierung des Arbeitsstrom-/Ruhestromprinzips über X3, X4, X5 darf 3 m nicht überschreiten. Die Geräte sind nach IEC/EN 60255-1 spezifiziert, was die Einhaltung von Normen für elektrische Messgeräte und -anlagen gewährleistet.

Kompatibilität und Zubehör
Das Gerät ist für alle Sicherungsarten und -größen geeignet und unabhängig von der Drehrichtung des Netzes. Es ist drehrichtungsunabhängig und ermöglicht eine kürzere Ansprechzeit als Motorschutzschalter. Die Baubreite beträgt 70 mm, die Gehäusebauform ist für Installationsverteiler ausgelegt. Die Variante IP9075.12/010 ist Teil der IP-Serie, die für Installationsverteiler nach DIN 43880 konzipiert ist.

Montage und Installation
Die Montage erfolgt in Installations- und Industrieverteiler. Die Anschlussklemmen sind unten angeordnet, was die Integration in Standard-Verteilerkonstruktionen erleichtert. Die Bautiefe beträgt 59 mm, was eine kompakte Einbauweise ermöglicht. Die Geräte sind für den Einsatz in Drehstromnetzen ausgelegt und erfordern keine zusätzlichen Komponenten für die Grundfunktion.

Vorteile im Betrieb
Die frühzeitige Erkennung von Sicherungsausfällen erhöht die Anlagenverfügbarkeit und verhindert Schäden, die durch unbeobachtete Fehlerzustände entstehen können. Die Zuverlässigkeit der Erkennung bleibt auch bei unsymmetrischen Netzen, Oberwellenbelastungen oder rückspeisenden Motoren erhalten. Die programmierbaren Funktionen ermöglichen eine Anpassung an spezifische Anforderungen der Anlage, wodurch die Betriebssicherheit optimiert wird. Die Anzeige über LEDs erleichtert die visuelle Überwachung des Zustands der Sicherungen.

Gehäusebauform und Baubreite
Die Gehäusebauform ist für Installationsverteiler ausgelegt, wobei die Baubreite 70 mm beträgt. Die Geräte sind in der I-Bauform verfügbar, die eine Bautiefe von 59 mm und unten liegende Anschlussklemmen aufweist. Diese Bauform ist für Installations- und Industrieverteiler nach DIN 43880 geeignet.

Programmierbare Funktionen
Die Funktionen Arbeitsstrom- und Ruhestromprinzip sowie das Speicherverhalten sind programmierbar. Die Auswahl erfolgt über die Anschlussklemmen X3-X4 bzw. X4-X5 für das Arbeitsstrom-/Ruhestromprinzip und über X1-X2 für das Speicherverhalten. Eine Brücke zwischen X1 und X2 deaktiviert das Speicherverhalten, was eine Fernreset-Funktion ermöglicht.

Anzeige und Statusüberwachung
Zwei LEDs dienen der visuellen Statusanzeige: eine grüne LED zeigt intakte Sicherungen an, eine rote LED signalisiert einen Sicherungsausfall. Diese Anzeige ermöglicht eine schnelle visuelle Kontrolle des Betriebszustands ohne zusätzliche Messgeräte.

Normkonformität
Das Gerät entspricht der Norm IEC/EN 60255-1, die Anforderungen an elektrische Messgeräte und -anlagen definiert. Die Konformität gewährleistet die Zuverlässigkeit und Sicherheit des Geräts im industriellen Einsatz.

Anwendungssicherheit
Die Messpfade des Sicherungswächters sind so ausgelegt, dass die Berührungsspannungsvorschriften erfüllt werden, auch wenn eine Sicherung fehlt oder defekt ist. Der Innenwiderstand liegt im MOhm-Bereich (über 2000 Ohm/V), was die Sicherheit bei der Inbetriebnahme und Wartung erhöht. Die Freischaltung erfordert das Ausschalten des vorgeschalteten Hauptschalters.

Kabelverbindung und Programmierung
Die Programmierung der Arbeitsstrom-/Ruhestromfunktion erfolgt über die Anschlussklemmen X3, X4, X5. Die zulässige Leitungslänge für diese Programmierung beträgt maximal 3 m. Die Klemmen X1 und X2 dienen der Programmierung des Speicherverhaltens und der Fernreset-Funktion.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite70 mm
GehäusebauformInstallationsverteiler
Messbereich max.690 V
Standardmessbereich3 AC 380 - 415 V
GerätetypIP 9075
Variante
Kontaktbestückung2 Wechsler
NennspannungAC 600 - 690 V 50 - 400 Hz
VarianteArbeitsstrom-/Ruhestromprinzip programmierbar. Speicherverhalten programmierbar


Produktdatenblatt
Datenblatt zu Dold 0045104, EAN: 4030641451042
