Dold 0045414 IP9075.12/010 AC50...400Hz 480-550V Sicherungswächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0045414 IP9075.12/010 AC50...400Hz 480-550V Sicherungswächter
( 4.5 / 5 ) 4 Wertungen

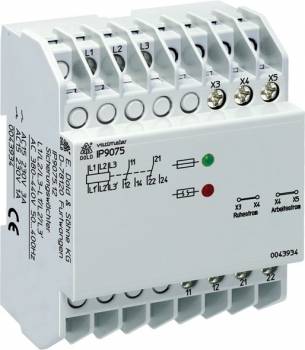

Dold 0045414
Abbildung kann vom Original abweichen !
228,56 EUR
( 271,99 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0045414 IP9075.12/010 AC50...400Hz 480-550V Sicherungswächter
Datenblatt:file_download Download
Lieske-Nr.:1583175
Hersteller-Nr.: 0045414
EAN-Code: 4030641454142
Gewicht:0.279 kg
Typ:IP9075.12/010 AC50...400HZ 480-550V
Staffelpreise netto
Ab AnzahlPreis pro Stück
5226,85 EUR
10225,13 EUR
15223,42 EUR
20221,70 EUR

Produktinformationen zu Dold 0045414:

Der Dold Sicherungswächter Typ IP9075.12/010 AC50...400HZ 480-550V ist ein industrieller Überwachungsgerät der VARIMETER-Serie, das zur kontinuierlichen Überwachung von bis zu drei Lastsicherungen in Drehstromnetzen konzipiert ist. Das Gerät erkennt den Ausfall einer oder mehrerer Sicherungen, auch wenn die angeschlossenen Verbraucher abgeschaltet sind, und signalisiert diesen Zustand über Ausgangskontakte. Dadurch wird die Betriebssicherheit von Anlagen erhöht und die Verfügbarkeit durch präventive Wartung gesichert. Die Anwendung erfolgt in industriellen und installativen Verteilern, wo die frühzeitige Erkennung von Sicherungsausfällen kostspielige Schäden verhindern kann.

Einsatzbereiche
Der Sicherungswächter ist für den Einsatz in Drehstromnetzen mit einer Nennspannung von AC 480 bis 550 V und einer Frequenz von 50 bis 400 Hz ausgelegt. Er überwacht Lastsicherungen in Anlagen, die beispielsweise Drehstrommotoren betreiben, und kann zur automatischen Abschaltung oder Einschaltsperre bei Sicherungsausfall eingesetzt werden. Die maximale Messspannung beträgt 690 V, wobei der Standardmessbereich bei 3 AC 380 bis 415 V liegt. Das Gerät ist für alle gängigen Sicherungsarten und -größen geeignet und arbeitet unabhängig von der Drehrichtung des Netzstroms.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die je nach Programmierung entweder im Fehlerfall aktiviert (Arbeitsstromprinzip) oder deaktiviert (Ruhestromprinzip) werden. Diese Einstellung ist über die Programmierklemmen X3, X4 und X5 programmierbar. Zusätzlich kann das Speicherverhalten über die Klemmen X1 und X2 konfiguriert werden, wobei eine Brücke zwischen X1 und X2 das automatische Rücksetzen ermöglicht. Die Anzeige erfolgt über zwei LEDs: eine grüne LED signalisiert intakte Sicherungen, eine rote LED zeigt einen Sicherungsausfall an.

Technik verständlich erklärt
Die Messpfade des Sicherungswächters besitzen einen Innenwiderstand im Megohm-Bereich, der sicherstellt, dass die Vorschriften zur Berührungsspannung eingehalten werden (Innenwiderstand > 2000 Ohm/V). Dies ist besonders wichtig, wenn eine Sicherung fehlt oder defekt ist. Die Leitungslänge für die Programmierklemmen X3, X4 und X5 darf maximal 3 m betragen, um eine zuverlässige Signalübertragung zu gewährleisten. Die Geräte sind nach IEC/EN 60255-1 spezifiziert, was die Einhaltung von Normen für elektrische Messgeräte und -anlagen sichert.

Kompatibilität und Zubehör
Das Gerät ist in der I-Bauform ausgeführt, die eine Baubreite von 70 mm und eine Bautiefe von 59 mm aufweist. Die Anschlussklemmen sind unten angeordnet, was die Montage in Installations- und Industrieverteiler nach DIN 43880 ermöglicht. Es ist kompatibel mit verschiedenen Sicherungsarten und -größen und kann in Drehstromnetzen mit unsymmetrischer Spannung oder Oberwellenbehaftung sowie bei rückspeisenden Motoren zuverlässig arbeiten. Die Ansprechzeit ist kürzer als bei Motorschutzschaltern, was eine schnellere Reaktion auf Fehlerzustände ermöglicht.

Montage und Installation
Die Montage erfolgt in Standard-Installationsverteiler oder Industrieverteiler, wobei die Baubreite von 70 mm und die Bautiefe von 59 mm die Einbauvoraussetzungen definieren. Die Klemmen sind für die direkte Verbindung mit den Leitungen vor und nach den Sicherungen ausgelegt (L1, L2, L3 und L1’, L2’, L3’). Die Programmierklemmen X1 bis X5 ermöglichen die individuelle Konfiguration der Betriebsart. Die Freischaltung des Geräts erfordert das Ausschalten des vorgeschalteten Hauptschalters.

Vorteile im Betrieb
Durch die frühzeitige Erkennung von Sicherungsausfällen, auch bei abgeschalteten Verbrauchern, wird die Betriebssicherheit erhöht. Die präventive Wartung ermöglicht es, Schäden zu vermeiden, die durch unbeobachtete Ausfälle entstehen könnten. Die programmierbaren Funktionen wie Arbeitsstrom-/Ruhestromprinzip und Speicherverhalten bieten Flexibilität bei der Integration in bestehende Anlagen. Die klare LED-Anzeige erleichtert die Diagnose und Wartung. Die Zuverlässigkeit bei unsymmetrischen Netzen und rückspeisenden Motoren macht das Gerät für anspruchsvolle industrielle Umgebungen geeignet.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite70 mm
GehäusebauformInstallationsverteiler
Messbereich max.690 V
Standardmessbereich3 AC 380 - 415 V
GerätetypIP 9075
Variante
Kontaktbestückung2 Wechsler
NennspannungAC 480 - 550 V 50 - 400 Hz
VarianteArbeitsstrom-/Ruhestromprinzip programmierbar. Speicherverhalten programmierbar


Produktdatenblatt
Datenblatt zu Dold 0045414, EAN: 4030641454142

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0045414 IP9075.12/010 AC50...400Hz 480-550V Sicherungswächter ?

Der Artikel Dold 0045414 IP9075.12/010 AC50...400Hz 480-550V Sicherungswächter ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0045414 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0045414 IP9075.12/010 AC50...400Hz 480-550V Sicherungswächter bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0045414 IP9075.12/010 AC50...400Hz 480-550V Sicherungswächter können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 5 Stück bieten wir Dold 0045414 IP9075.12/010 AC50...400Hz 480-550V Sicherungswächter für nur 226,85 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
