Dold 0047561 IL9079.12 3AC230/400V 0,8UN 0,2-2S Unterspannungsrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0047561 IL9079.12 3AC230/400V 0,8UN 0,2-2S Unterspannungsrelais
( 4.3 / 5 ) 4 Wertungen

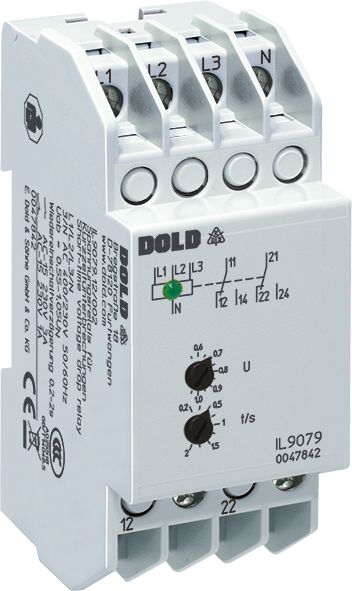

Dold 0047561
Abbildung kann vom Original abweichen !
276,25 EUR
( 328,74 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0047561 IL9079.12 3AC230/400V 0,8UN 0,2-2S Unterspannungsrelais
Datenblatt:file_download Download
Lieske-Nr.:630647
Hersteller-Nr.: 0047561
EAN-Code: 4030641475611
Gewicht:0.122 kg
Typ:IL9079.12 3AC230/400V 0,8UN 0,2-2S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4272,11 EUR
8267,96 EUR
12263,82 EUR
16259,68 EUR

Produktinformationen zu Dold 0047561:

Das Dold Unterspannungsrelais IL9079.12 ist ein industrieller Überwachungsschalter für Drehstromnetze mit Nennspannung 3AC 230/400 V. Es dient der Erkennung von Kurzzeit-Unterspannungen oder Phasenausfällen, wie sie bei Blitzeinschlägen oder Netzumschaltvorgängen auftreten können. Das Gerät ist speziell für den Einsatz in Steuerungsanlagen wie Schütz- oder SPS-Systemen konzipiert, um unkontrollierte Zustände durch partielle Abschaltungen zu vermeiden. Bei einer Spannungsunterbrechung wird ein verlängerter Reset-Impuls erzeugt, der die Steuerung in einen definierten Ausgangszustand zurückversetzt und einen fehlerhaften Wiederanlauf verhindert. Die Wiedereinschaltverzögerung ist einstellbar im Bereich von 0,2 bis 2 Sekunden, wodurch die Rücksetzzeit an die Anforderungen der jeweiligen Anlage angepasst werden kann.

Einsatzbereiche
Das Relais ist für die Überwachung von 3-phasigen Netzen mit Neutralleiter (3/N AC 400/230 V) ausgelegt. Es kann auch einphasig angeschlossen werden, wobei die Klemmen L1, L2 und L3 zu brücken sind. Die Anwendung erfolgt in Installations- und Industrieverteiler nach DIN 43880, wobei die Bauform IL 9079 eine Baubreite von 35 mm und eine Bautiefe von 59 mm aufweist. Die Geräte sind nach IEC/EN 60255-1 spezifiziert und eignen sich für industrielle Umgebungen, in denen eine zuverlässige Netzüberwachung erforderlich ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die bei einem Fehlerzustand abfallen. Die Erkennung von Netzunterbrechungen erfolgt ab einer Dauer von mehr als 20 ms bei einem Rückfallwert von 0,8 Un. Die grüne LED leuchtet im Gutzustand und erlischt bei einem Fehler, was den Status visuell anzeigt. Das Relais arbeitet nach dem Ruhestromprinzip, d. h. das Ausgangsrelais ist im Fehlerfall nicht aktiviert. Die Phasenfolge ist beliebig, und die Messung erfolgt jeweils gegen den Neutralleiter (N). Bei Geräten ohne N-Anschluss wird die Spannung von L1 und L2 gegen L3 gemessen.

Technik verständlich erklärt
Die Spannung jedes der drei Phasenleiter wird gegen den Neutralleiter gemessen. Wenn mindestens eine Phase unter den Rückfallwert (hier 0,8 Un) fällt, schaltet das Relais ab, die LED erlischt und die Ausgangskontakte öffnen. Erst wenn alle drei Phasen wieder über dem Einschaltwert (0,85 Un) liegen, spricht das Relais nach einer einstellbaren Verzögerung von 0,2 bis 2 Sekunden wieder an. Dieser Zeitverzögerungseffekt sorgt dafür, dass alle Steuerungskomponenten synchron zurückgesetzt werden. Die Hysterese beträgt 4 %, was eine stabile Schaltverhalten gewährleistet. Die Eingangsverbrauch liegt bei etwa 8 VA, die Eingangswiderstände betragen ca. 150 kΩ.

Kompatibilität und Zubehör
Das Relais ist für Netze mit Neutralleiter ausgelegt und kann auch in einphasigen Anlagen eingesetzt werden. Es ist in der Bauform IL 9079 verfügbar, die für Installationsverteiler nach DIN 43880 konzipiert ist. Die Anschlussklemmen befinden sich unten, die Baubreite beträgt 35 mm. Die Geräte sind für eine Nennfrequenz von 50/60 Hz ausgelegt und können dauernd mit 1,1-facher Nennspannung belastet werden. Die Zulassung CCC ist vorhanden.

Montage und Installation
Die Montage erfolgt in Standard-Installationsverteiler mit 35 mm Baubreite. Die Klemmen sind unten angeordnet, was die Integration in bestehende Schaltanlagen erleichtert. Die Anschlussbezeichnungen sind L1, L2, L3 und N für die Spannungsversorgung sowie 11, 12, 14 und 21, 22, 24 für die Ausgangskontakte. Bei einphasiger Verwendung sind die Klemmen L1, L2 und L3 zu verbinden.

Vorteile im Betrieb
Die einstellbare Wiedereinschaltverzögerung ermöglicht eine präzise Anpassung an die Anforderungen der Steuerungstechnik. Die visuelle Anzeige durch die grüne LED erleichtert die Fehlerdiagnose. Das Ruhestromprinzip sorgt dafür, dass im Fehlerfall keine unerwünschte Energieübertragung erfolgt. Die Geräte sind für eine hohe Betriebssicherheit in industriellen Anlagen ausgelegt und unterstützen die präventive Wartung durch frühzeitige Erkennung von Netzstörungen.

Technische Daten
1- / 3-phasig1, 3
Ausgangskontakte2 Wechsler
Baubreite35 mm
GehäusebauformInstallationsverteiler
HilfsspannungOhne
Nennspannung max.3/N AC 400 / 230 V
GerätetypIL 9079
AnsprechverzögerungJa
Variante
Kontaktbestückung2 Wechsler
Nennspannung3AC 230 / 400 V
Rückfallwert0,8 Un
Wiedereinschaltverzögerung0,2 - 2 s
Zulassungen und KennzeichenCCC
VarianteFür Netze mit Neutralleiter. Fester Rückfallwert


Produktdatenblatt
Datenblatt zu Dold 0047561, EAN: 4030641475611

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0047561 IL9079.12 3AC230/400V 0,8UN 0,2-2S Unterspannungsrelais ?

Der Artikel Dold 0047561 IL9079.12 3AC230/400V 0,8UN 0,2-2S Unterspannungsrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0047561 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0047561 IL9079.12 3AC230/400V 0,8UN 0,2-2S Unterspannungsrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0047561 IL9079.12 3AC230/400V 0,8UN 0,2-2S Unterspannungsrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0047561 IL9079.12 3AC230/400V 0,8UN 0,2-2S Unterspannungsrelais für nur 272,11 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
