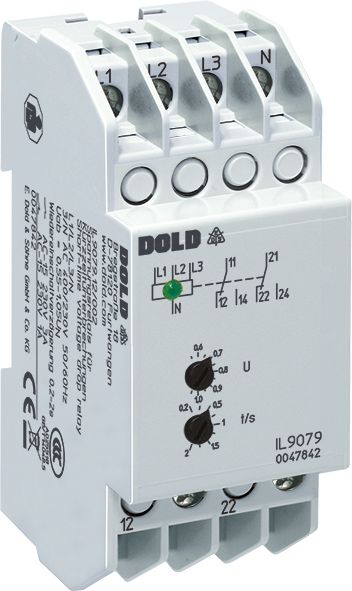

Dold 0047842 IL9079.12/002 3AC230/400V,55-1,05UN Unterspannungsrelais 0,2-2S

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0047842 IL9079.12/002 3AC230/400V,55-1,05UN Unterspannungsrelais 0,2-2S
( 4.4 / 5 ) 29 Wertungen
Dold 0047842
Abbildung kann vom Original abweichen !
276,25 EUR
( 328,74 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0047842 IL9079.12/002 3AC230/400V,55-1,05UN Unterspannungsrelais 0,2-2S
Datenblatt:file_download Download
Lieske-Nr.:547965
Hersteller-Nr.: 0047842
EAN-Code: 4030641478421
Gewicht:0.123 kg
Typ:IL9079.12/002 3AC230/400V,55-1,05UN
Staffelpreise netto
Ab AnzahlPreis pro Stück
4263,82 EUR
8251,39 EUR
12238,96 EUR
16226,53 EUR

Produktinformationen zu Dold 0047842:

Das Dold Unterspannungsrelais IL9079.12/002 ist ein Trennschaltgerät für die Überwachung von Drehstromnetzen mit Nennspannung 3AC 230/400 V. Es dient der Erkennung von Kurzzeit-Spannungsunterbrechungen, wie sie bei Blitzeinschlägen oder Netzumschaltvorgängen auftreten können. Das Gerät ist für den Einsatz in Schütz-, SPS- und anderen Steuerungsanlagen konzipiert, um unkontrollierte Zustände durch teilweise abgefallene Schütze zu vermeiden. Durch eine einstellbare Wiedereinschaltverzögerung wird aus kurzen Spannungsunterbrechungen ein verlängerter Reset-Impuls erzeugt, der Steuerungssysteme in einen definierten Ausgangszustand zurückversetzt und einen fehlerhaften Wiederanlauf verhindert.

Einsatzbereiche
Das Relais ist für die Überwachung von 1- und 3-phasigen Netzen geeignet und kann auch einphasig angeschlossen werden, wobei die Klemmen L1, L2 und L3 zu brücken sind. Es ist speziell für Netze mit Neutralleiter ausgelegt und erkennt Spannungsunterbrechungen ab einer Dauer von 20 ms bei einem Rückfallwert von 0,8 Un. Die Anwendung erfolgt in Installations- und Industrieverteileranlagen, insbesondere in der industriellen Automatisierungstechnik, wo eine zuverlässige Netzüberwachung für die Prozesssicherheit erforderlich ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die bei fehlerfreiem Netz geschlossen sind. Die grüne LED-Anzeige signalisiert den Gutzustand. Im Fehlerfall, also wenn mindestens eine Phase den einstellbaren Rückfallwert (0,55 bis 1,05 Un) unterschreitet, fällt das Ausgangsrelais ab und die LED erlischt. Die Wiedereinschaltverzögerung ist im Bereich von 0,2 bis 2 Sekunden einstellbar, um einen definierten Reset-Impuls zu erzeugen. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert ist. Die Phasenfolge ist beliebig, und das Gerät ist unabhängig von der Anordnung der Phasen im Netz.

Technik verständlich erklärt
Die Spannungsmessung erfolgt jeweils gegen den Neutralleiter (N). Bei Geräten ohne N-Anschluss werden L1 und L2 gegen L3 gemessen. Die Einstellung des Rückfallwerts ermöglicht eine flexible Anpassung an unterschiedliche Netzbedingungen. Die Hysterese beträgt 4 %, was eine stabile Schaltverhalten bei Spannungsschwankungen gewährleistet. Die Reaktionszeit bei einem Phasenausfall liegt bei etwa 40 ms bei einem Rückfallwert von 0,8 Un. Die Nennfrequenz beträgt 50/60 Hz, und der Nennverbrauch liegt bei etwa 8 VA. Die Eingangswiderstände betragen etwa 150 kΩ.

Kompatibilität und Zubehör
Das Relais ist für den Einsatz in Installationsverteiler nach DIN 43880 ausgelegt und verfügt über eine Baubreite von 35 mm. Es ist in der Bauform IL 9079 verfügbar, die eine Bautiefe von 59 mm und unten liegende Anschlussklemmen aufweist. Die Geräte sind nach IEC/EN 60255-1 hergestellt und tragen die Zulassung CCC. Die Kontaktbestückung besteht aus zwei Wechslerkontakten mit einem Kontaktmaterial aus AgNi. Die thermische Strombelastbarkeit beträgt 4 A, und die gemessene Nennspannung beträgt AC 250 V.

Montage und Installation
Die Montage erfolgt in Standard-Installationsverteiler mit 35 mm Baubreite. Die Anschlussklemmen befinden sich unten, was die Integration in bestehende Schaltanlagen erleichtert. Die Geräte sind für eine dauerhafte Überlastbarkeit von 1,1 Un ausgelegt. Die Anschlussbezeichnungen sind klar definiert: L1, L2, L3 und N für die Spannungsversorgung/Messeingänge, sowie 11, 12, 14 und 21, 22, 24 für die Wechslerkontakte.

Vorteile im Betrieb
Durch die einstellbare Wiedereinschaltverzögerung und die schnelle Erkennung von Kurzzeitunterbrechungen wird die Zuverlässigkeit von Steuerungsanlagen erhöht. Das Gerät ermöglicht eine präventive Wartung, da es Störungen im Netz frühzeitig erkennt und dokumentiert. Die Konfiguration als Fehlerspeicherung (Wiedereinschaltsperre) ist möglich, um unerwünschte Wiederanläufe zu verhindern. Die grüne LED-Anzeige bietet eine visuelle Rückmeldung zum Betriebszustand, was die Diagnose im Fehlerfall vereinfacht. Die Bauform IL 9079 ist für den Einsatz in Installations- und Industrieverteiler optimiert und bietet eine kompakte, robuste Lösung für industrielle Anwendungen.

Technische Daten
1- / 3-phasig1, 3
Ausgangskontakte2 Wechsler
Baubreite35 mm
GehäusebauformInstallationsverteiler
HilfsspannungOhne
Nennspannung max.3/N AC 400 / 230 V
GerätetypIL 9079
AnsprechverzögerungJa
Variante
Kontaktbestückung2 Wechsler
Nennspannung3AC 230 / 400 V
Rückfallwert0,55 - 1,05 Un
Wiedereinschaltverzögerung0,2 - 2 s
Zulassungen und KennzeichenCCC
VarianteFür Netze mit Neutralleiter. Einstellbarer Rückfallwert


Produktdatenblatt
Datenblatt zu Dold 0047842, EAN: 4030641478421

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0047842 IL9079.12/002 3AC230/400V,55-1,05UN Unterspannungsrelais 0,2-2S ?

Der Artikel Dold 0047842 IL9079.12/002 3AC230/400V,55-1,05UN Unterspannungsrelais 0,2-2S ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0047842 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0047842 IL9079.12/002 3AC230/400V,55-1,05UN Unterspannungsrelais 0,2-2S bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0047842 IL9079.12/002 3AC230/400V,55-1,05UN Unterspannungsrelais 0,2-2S können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0047842 IL9079.12/002 3AC230/400V,55-1,05UN Unterspannungsrelais 0,2-2S für nur 263,82 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
