Dold 0048056 IL9079.12/001 3AC400V 0,8UN 0,2-2S Unterspannungsrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0048056 IL9079.12/001 3AC400V 0,8UN 0,2-2S Unterspannungsrelais
( 4.4 / 5 ) 19 Wertungen

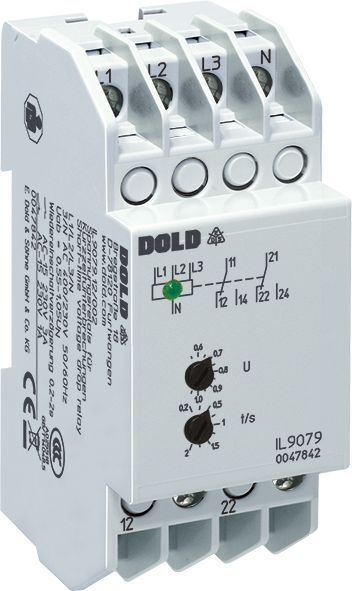

Dold 0048056
Abbildung kann vom Original abweichen !
276,25 EUR
( 328,74 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0048056 IL9079.12/001 3AC400V 0,8UN 0,2-2S Unterspannungsrelais
Datenblatt:file_download Download
Lieske-Nr.:1312995
Hersteller-Nr.: 0048056
EAN-Code: 4030641480561
Gewicht:0.122 kg
Typ:IL9079.12/001 3AC400V 0,8UN 0,2-2S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4272,11 EUR
8267,96 EUR
12263,82 EUR
16259,68 EUR

Produktinformationen zu Dold 0048056:

Das Dold Unterspannungsrelais IL9079.12/001 ist ein Gerät zur Überwachung von Drehstromnetzen auf Kurzzeit-Spannungsunterbrechungen, wie sie beispielsweise bei Blitzeinschlägen oder Umschaltvorgängen im Netz auftreten können. Es dient der Sicherstellung eines definierten Betriebszustands in Steuerungsanlagen, insbesondere in Schütz- und SPS-Systemen, um unkontrollierte Zustände zu vermeiden. Das Gerät erkennt Spannungsunterbrechungen ab einer Dauer von 20 ms und reagiert mit einer einstellbaren Wiedereinschaltverzögerung, die einen verlängerten Reset-Impuls erzeugt. Dadurch wird sichergestellt, dass alle Komponenten einer Steuerungsanlage synchron in den Ausgangszustand zurückkehren, was insbesondere bei automatischen Wiederanläufen von Anlagen wichtig ist.

Einsatzbereiche
Das Relais ist für den Einsatz in industriellen und installativen Verteilern konzipiert, insbesondere in Anlagen, die auf eine stabile Netzspannung angewiesen sind. Es eignet sich zur Überwachung von 3-phasigen Drehstromnetzen mit einer Nennspannung von 3AC 400 V. Die Bauform IL 9079 ist für Installations- und Industrieverteiler nach DIN 43880 ausgelegt, mit einer Baubreite von 35 mm und einer Bautiefe von 59 mm. Die Anschlussklemmen befinden sich unten, was die Montage in Standard-Verteilerkästen erleichtert. Das Gerät ist auch für einphasige Anschlüsse geeignet, wobei die Klemmen L1, L2 und L3 zu brücken sind.

Funktionen und Ausstattung im Detail
Das Relais verfügt über zwei Wechsler als Ausgangskontakte, die bei einem Fehlerzustand abfallen. Die Funktion basiert auf dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert ist. Die grüne LED leuchtet, wenn das Netz fehlerfrei ist und die Kontakte geschlossen sind. Bei Unterspannung oder Phasenausfall erlischt die LED, und das Relais fällt ab. Die Wiedereinschaltverzögerung ist einstellbar im Bereich von 0,2 bis 2 Sekunden, wodurch ein definiertes Reset-Signal erzeugt wird. Der Rückfallwert beträgt fest 0,8 Un, was bedeutet, dass das Gerät bei Unterschreitung dieser Spannung reagiert. Die Phasenfolge ist beliebig, und das Gerät kann sowohl in 3p3w-Systemen (ohne Neutralleiter) als auch in 3p4w-Systemen (mit Neutralleiter) betrieben werden.

Technik verständlich erklärt
Die Spannung jeder Phase wird gegen den Neutralleiter gemessen (bei Geräten ohne N-Anschluss werden L1 und L2 gegen L3 gemessen). Wenn mindestens eine Phase den Rückfallwert von 0,8 Un unterschreitet, fällt das Ausgangsrelais ab. Erst wenn alle drei Phasenspannungen wieder über dem Einschaltwert (0,85 Un) liegen, spricht das Relais nach der einstellbaren Verzögerungszeit wieder an. Die Reaktionszeit bei einem Phasenausfall beträgt etwa 40 ms bei einem Rückfallwert von 0,8 Un. Die Eingangswiderstände liegen bei etwa 150 kΩ, und der Nennverbrauch beträgt ca. 8 VA. Die Nennfrequenz ist 50/60 Hz, und das Gerät ist für eine dauerhafte Überlastung von 1,1 Un ausgelegt.

Kompatibilität und Zubehör
Das Gerät ist nach IEC/EN 60255-1 spezifiziert und trägt die Zulassung CCC. Es ist für die Verwendung in Schaltschränken und Verteilern ausgelegt, wobei die Bauform IL 9079 für Installationsverteiler vorgesehen ist. Die Anschlussklemmen sind für die Montage in Standard-Verteilerkästen konzipiert.

Montage und Installation
Die Montage erfolgt in Standard-Installationsverteilerkästen nach DIN 43880. Die Baubreite beträgt 35 mm, die Bautiefe 59 mm. Die Anschlussklemmen befinden sich unten, was eine einfache Integration in bestehende Verteiler ermöglicht. Bei einphasiger Anwendung müssen die Klemmen L1, L2 und L3 verbunden werden. Die Geräteanzeige erfolgt über eine grüne LED, die bei fehlerfreiem Betrieb leuchtet.

Vorteile im Betrieb
Durch die einstellbare Wiedereinschaltverzögerung wird sichergestellt, dass Steuerungsanlagen nach einer Spannungsunterbrechung synchron in einen definierten Zustand zurückkehren. Dies verhindert unkontrollierte Wiederanläufe und unterstützt die Präventivwartung. Das Gerät ermöglicht eine schnelle Erkennung von Unterspannung oder Phasenausfall und sorgt für eine stabile Betriebsführung in industriellen Anlagen. Die einfache Montage und die klare Anzeige durch die LED erleichtern die Inbetriebnahme und Wartung.

Technische Daten
1- / 3-phasig1, 3
Ausgangskontakte2 Wechsler
Baubreite35 mm
GehäusebauformInstallationsverteiler
HilfsspannungOhne
Nennspannung max.3/N AC 400 / 230 V
GerätetypIL 9079
AnsprechverzögerungJa
Variante
Kontaktbestückung2 Wechsler
Nennspannung3AC 400 V
Rückfallwert0,8 Un
Wiedereinschaltverzögerung0,2 - 2 s
Zulassungen und KennzeichenCCC
VarianteFür Netze ohne Neutralleiter. Fester Rückfallwert


Produktdatenblatt
Datenblatt zu Dold 0048056, EAN: 4030641480561

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0048056 IL9079.12/001 3AC400V 0,8UN 0,2-2S Unterspannungsrelais ?

Der Artikel Dold 0048056 IL9079.12/001 3AC400V 0,8UN 0,2-2S Unterspannungsrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0048056 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0048056 IL9079.12/001 3AC400V 0,8UN 0,2-2S Unterspannungsrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0048056 IL9079.12/001 3AC400V 0,8UN 0,2-2S Unterspannungsrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0048056 IL9079.12/001 3AC400V 0,8UN 0,2-2S Unterspannungsrelais für nur 272,11 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
