Dold 0048173 BD5936.17/001 AC/DC24-60V Stillstandswächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0048173 BD5936.17/001 AC/DC24-60V Stillstandswächter
( 4 / 5 ) 4 Wertungen

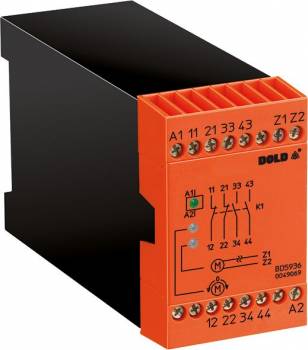

Dold 0048173
Abbildung kann vom Original abweichen !
425,01 EUR
( 505,76 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0048173 BD5936.17/001 AC/DC24-60V Stillstandswächter
Datenblatt:file_download Download
Lieske-Nr.:1583558
Hersteller-Nr.: 0048173
EAN-Code: 4030641481735
Gewicht:0.35 kg
Typ:BD5936.17/001 AC/DC24-60V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4409,07 EUR
8393,13 EUR
12377,20 EUR
16361,26 EUR

Produktinformationen zu Dold 0048173:

Der Dold BD5936.17/001 AC/DC24-60V ist ein Stillstandswächter für die Überwachung von Drehstrom- und 1-phasigen Asynchronmotoren. Das Gerät dient der sensorlosen Erkennung des Stillstands durch Messung der induzierten Spannung an zwei Klemmen der Ständerwicklung. Bei Annäherung der Induktionsspannung an 0 V wird der Motorstillstand erkannt und das Ausgangsrelais bestromt, wodurch die Kontakte schalten. Gleichzeitig überwacht das Gerät den Messkreis auf Aderbruch zwischen den Eingängen Z1/Z2. Bei Erkennung eines Aderbruchs geht das Ausgangsrelais in die Ruhestellung, wie bei einem laufenden Motor, und dieser Zustand wird gespeichert. Die Speicherung kann nur durch kurzzeitiges Ausschalten der Hilfsspannung gelöscht werden.

Einsatzbereiche
Der Stillstandswächter ist für industrielle Anwendungen konzipiert, insbesondere zur Freigabe von Schutztürentriegelungen an Werkzeugmaschinen oder zur Aktivierung von Haltebremsen. Er eignet sich für Motoren mit einer Mess-/Motorspannung bis AC 690 V und wird in Schaltschränken installiert. Die Baubreite von 45 mm ermöglicht eine kompakte Montage in Standard-Schalttafeln.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwangsgeführte Ausgangskontakte: 2 Schließer und 2 Öffner, die für AC 250 V ausgelegt sind. Die Kontakte sind nach IEC/EN 60947-5-1 klassifiziert, wobei die Schaltleistung für Schließer bei 3 A/AC 230 V und für Öffner bei 2 A/AC 230 V liegt. Die elektrische Lebensdauer beträgt bei 2 A/AC 230 V 100.000 Schaltspiele. Die Anzeige erfolgt über LEDs: eine grüne LED zeigt anliegende Betriebsspannung, eine zweite grüne LED den Motorstillstand und eine rote LED den Aderbruch im Messkreis.

Technik verständlich erklärt
Der BD5936 misst die induzierte Spannung am Motor, die bei abnehmender Drehzahl sinkt. Wenn diese Spannung unter einen Ansprechwert von etwa 20 mV fällt, wird der Stillstand erkannt. Der Rückfallwert liegt bei etwa 40 mV. Die Hilfsspannung kann im Bereich AC/DC 24–60 V liegen, wobei der Nennverbrauch etwa 3 VA bzw. 3 W beträgt. Die Spannungsbereichsabdeckung liegt bei 0,8 bis 1,1-fach der Nennspannung. Die Messung erfolgt direkt an den Motoranschlussklemmen Z1/Z2, wobei bei Störspannungen empfohlen wird, die Leitung getrennt zu verlegen und direkt am Motor anzuschließen. Für längere Verbindungen ist die Verwendung von verdrillten Leitungen empfohlen.

Kompatibilität und Zubehör
Das Gerät ist für die Verwendung mit 3- und 1-phasigen Asynchronmotoren ausgelegt. Die Anschlussklemmen ermöglichen den Einsatz von Litzen mit 2 x 1,5 mm² mit Hülse und Kunststoffkragen oder 2 x 2,5 mm² mit Hülse nach DIN 46228-1/-2/-3/-4. Die Hilfsspannung kann in verschiedenen Varianten (AC/DC 24–60 V, AC 230 V etc.) bestellt werden, wobei die hier beschriebene Variante AC/DC 24–60 V umfasst. Die Zulassung CCC ist gegeben.

Montage und Installation
Die Montage erfolgt in Schaltschränken. Die Baubreite beträgt 45 mm, was eine Standardmontage in DIN-Schalttafeln ermöglicht. Die Anschlussklemmen sind für die genannten Litzenquerschnitte ausgelegt. Die Eingänge Z1/Z2 sind direkt am Motor anzuschließen, wobei bei Störspannungen eine separate Verlegung der Messleitungen empfohlen wird.

Vorteile im Betrieb
Die sensorlose Stillstandsüberwachung reduziert die Anzahl der notwendigen Sensoren und verringert die Installationskosten. Die Aderbrucherkennung erhöht die Sicherheit, da ein defekter Messkreis als Fehler erkannt wird. Die zwangsgeführten Kontakte gewährleisten eine sichere Schaltfunktion, und die LED-Anzeigen ermöglichen eine schnelle visuelle Diagnose des Betriebszustands. Die Speicherung des Aderbruchzustands sorgt dafür, dass ein Fehler nicht übersehen wird, sondern nur durch manuelles Ausschalten der Hilfsspannung zurückgesetzt werden kann.

Technische Daten
Ausgangskontakte2 Schließer, 2 Öffner
Baubreite45 mm
GehäusebauformSchaltschrank
KlassifizierungStillstandsüberwachung
GerätetypBD 5936
Variante
HilfsspannungAC/DC 24 - 60 V
Kontaktbestückung2 Schließer, 2 Öffner
Zulassungen und KennzeichenCCC
VarianteOhne Speicherung der Aderbrucherkennung


Produktdatenblatt
Datenblatt zu Dold 0048173, EAN: 4030641481735
