Dold 0049069 BD5936.17/001 AC 50/60 Hz 230 V Stillstandswächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0049069 BD5936.17/001 AC 50/60 Hz 230 V Stillstandswächter
( 4.5 / 5 ) 10 Wertungen

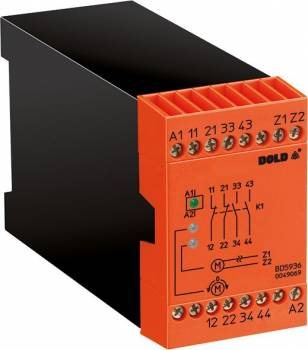

Dold 0049069
Abbildung kann vom Original abweichen !
392,74 EUR
( 467,36 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0049069 BD5936.17/001 AC 50/60 Hz 230 V Stillstandswächter
Datenblatt:file_download Download
Lieske-Nr.:1312732
Hersteller-Nr.: 0049069
EAN-Code: 4030641490690
Gewicht:0.35 kg
Typ:BD5936.17/001 AC50/60HZ 230V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4378,01 EUR
8363,28 EUR
12348,56 EUR
16333,83 EUR

Produktinformationen zu Dold 0049069:

Der Dold BD5936.17/001 AC50/60HZ 230V ist ein Stillstandswächter für die Überwachung von Drehstrom- und 1-phasigen Asynchronmotoren. Das Gerät dient der sensorlosen Stillstandsüberwachung und erkennt den Stillstand eines Motors, indem es die induzierte Spannung an zwei Klemmen der Ständerwicklung misst. Bei Annäherung der Induktionsspannung an 0 Volt wird der Motorstillstand erkannt und das Ausgangsrelais bestromt, wodurch die Schließerkontakte schließen und die Öffnerkontakte öffnen. Gleichzeitig überwacht das Gerät den Messkreis auf Aderbruch zwischen den Eingängen Z1 und Z2. Wird ein Aderbruch festgestellt, schaltet das Ausgangsrelais in die Ruhestellung, wie bei einem laufenden Motor, und dieser Zustand wird gespeichert. Eine Rücksetzung erfolgt nur durch kurzzeitiges Ausschalten der Hilfsspannung.

Einsatzbereiche
Der Stillstandswächter ist für industrielle Anwendungen konzipiert, insbesondere zur Sicherung von Werkzeugmaschinen. Er kann beispielsweise zur Freigabe von Schutztürentriegelungen oder zur Aktivierung von Haltebremsen eingesetzt werden, sobald der Motor stillsteht. Die Funktion ist besonders nützlich in Anlagen, in denen eine sichere Abschaltung oder eine mechanische Verriegelung nach Stillstand erforderlich ist, um Unfälle oder Schäden zu vermeiden.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwangsgeführte Ausgangskontakte mit 2 Schließern und 2 Öffnern, die für eine Spannung von AC 250 V ausgelegt sind. Die Kontakte sind so konzipiert, dass sie mechanisch miteinander verbunden sind, um eine sichere und zuverlässige Schaltfunktion zu gewährleisten. Die LED-Anzeigen signalisieren den Betriebszustand: eine grüne LED leuchtet bei anliegender Betriebsspannung, eine zweite grüne LED bei Motorstillstand und eine rote LED bei Aderbruch im Messkreis. Die Anschlüsse für die Motorleitungen (Z1/Z2) können mit Litzen von 2 x 1,5 mm² (mit Hülse und Kunststoffkragen) oder 2 x 2,5 mm² (mit Hülse nach DIN 46 228-1/-2/-3/-4) versehen werden.

Technik verständlich erklärt
Die Funktionsweise basiert auf der Messung der induzierten Spannung im Stator des Motors während des Auslaufs. Wenn der Motor stillsteht, sinkt diese Spannung auf nahezu 0 Volt, was vom Gerät als Stillstand interpretiert wird. Die Ansprechspannung liegt bei etwa 20 mV, der Rückfallwert bei etwa 40 mV. Die Hilfsspannung beträgt AC 230 V bei einer Frequenz von 50/60 Hz. Der Nennverbrauch liegt bei etwa 3 VA bzw. 3 W. Die Messspannung kann bis zu AC 690 V betragen. Die elektrische Lebensdauer beträgt bei 2 A und AC 230 V etwa 100.000 Schaltspiele, die mechanische Lebensdauer 10 Millionen Schaltspiele.

Kompatibilität und Zubehör
Das Gerät ist für die Verwendung in Schaltschränken ausgelegt und entspricht den Normen IEC/EN 60255-1 und IEC/EN 60255-26. Die Baubreite beträgt 45 mm, was es für Standard-Schalttafeln geeignet macht. Die Zulassung CCC ist vorhanden. Für die Verkabelung wird empfohlen, die Z1/Z2-Leitung getrennt von der Motorzuleitung zu verlegen und direkt am Motor anzuschließen. Bei längeren Leitungsführungen ist die Verwendung von verdrillten Leitungen zu empfehlen, um Störungen zu minimieren.

Montage und Installation
Die Montage erfolgt in einem Schaltschrank. Die Anschlüsse sind klar beschriftet: A1/A2 für die Hilfsspannung, Z1/Z2 für die Motoranschlussleitungen, und die Kontakte 11/12/21/22 (Öffner) sowie 33/34/43/44 (Schließer). Die Klemmen sind für die genannten Litzenquerschnitte ausgelegt. Die Installation erfordert keine zusätzlichen Bauteile, da das Gerät selbstständig arbeitet und keine externen Sensoren benötigt.

Vorteile im Betrieb
Die sensorlose Stillstandsüberwachung reduziert die Anzahl der notwendigen Bauteile und verringert die Wartungsaufwendungen. Die integrierte Aderbrucherkennung erhöht die Sicherheit, da ein defekter Messkreis sofort erkannt wird. Die LED-Anzeigen ermöglichen eine schnelle visuelle Diagnose des Betriebszustands. Die zwangsgeführten Kontakte gewährleisten eine zuverlässige Schaltfunktion, auch unter schwierigen Betriebsbedingungen. Die Baubreite von 45 mm und die Schaltschrankbauform machen das Gerät für Standardanlagen geeignet.

Technische Daten
Ausgangskontakte2 Schließer, 2 Öffner
Baubreite45 mm
GehäusebauformSchaltschrank
KlassifizierungStillstandsüberwachung
GerätetypBD 5936
Variante
HilfsspannungAC 230 V 50/60 Hz
Kontaktbestückung2 Schließer, 2 Öffner
Zulassungen und KennzeichenCCC
VarianteOhne Speicherung der Aderbrucherkennung


Produktdatenblatt
Datenblatt zu Dold 0049069, EAN: 4030641490690
