Dold 0049322 IL9077.12/011 3AC400V 0,1-20S Unter-Überspannungsrelais 3ph.

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0049322 IL9077.12/011 3AC400V 0,1-20S Unter-Überspannungsrelais 3ph.
( 4.6 / 5 ) 12 Wertungen

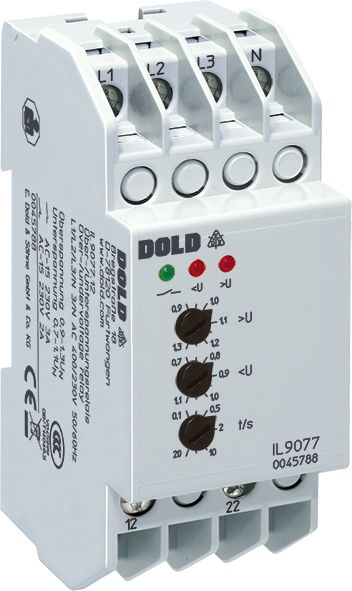

Dold 0049322
Abbildung kann vom Original abweichen !
276,25 EUR
( 328,74 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0049322 IL9077.12/011 3AC400V 0,1-20S Unter-Überspannungsrelais 3ph.
Datenblatt:file_download Download
Lieske-Nr.:1312739
Hersteller-Nr.: 0049322
EAN-Code: 4030641493226
Gewicht:0.123 kg
Typ:IL9077.12/011 3AC400V 0,1-20S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4265,89 EUR
8255,53 EUR
12245,17 EUR
16234,81 EUR

Produktinformationen zu Dold 0049322:

Das Dold IL9077.12/011 3AC400V 0,1-20S ist ein Unter-/Überspannungsrelais für die Überwachung von Wechsel- und Drehstromnetzen. Es dient beispielsweise zur Überwachung von Eigenerzeugungsanlagen gemäß VDE 0100. Das Gerät arbeitet nach dem Ruhestromprinzip, was bedeutet, dass das Ausgangsrelais im Normalzustand gezogen ist und bei einem Fehler abfällt. Es ist für den Einsatz in Installationsverteilern ausgelegt und verfügt über eine Baubreite von 35 mm. Die Nennspannung beträgt 3AC 400 V, wobei das Gerät auch für 1-phasige Anwendungen geeignet ist. Die Zeitverzögerung ist im Bereich von 0,1 bis 20 Sekunden einstellbar, wodurch eine kontrollierte Reaktion auf kurzzeitige Spannungsschwankungen ermöglicht wird.

Einsatzbereiche
Das Relais wird in industriellen und gewerblichen Anlagen eingesetzt, wo eine zuverlässige Netzüberwachung erforderlich ist. Es ist besonders geeignet für Anlagen, die an das öffentliche Stromnetz angeschlossen sind, sowie für Eigenstromerzeugungssysteme wie Photovoltaikanlagen oder Generatoren. Die Überwachung erfolgt auf Basis von Überspannung, Unterspannung und Phasenausfall. Die Funktion ist unabhängig von der Phasenfolge, was die Installation vereinfacht. Die Variante ohne Neutralleiteranschluss misst die Phasenspannungen L1 und L2 gegen L3, was für Anlagen ohne N-Anschluss geeignet ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die bei einem Fehler abfallen. Die Ansprechwerte für Überspannung (0,9 bis 1,3-fache Nennspannung) und Unterspannung (0,7 bis 1,1-fache Nennspannung) sind getrennt einstellbar, was eine flexible Anpassung an unterschiedliche Netzbedingungen ermöglicht. Die Netzfehler-Diagnose erfolgt über mehrere LEDs: Eine grüne LED zeigt den Gutzustand an, während zwei rote LEDs die Fehlerursache („<U“ für Unterspannung, „>U“ für Überspannung) anzeigen. Bei Rückkehr in den Gutzustand wirkt eine Hysterese von etwa 4 % des eingestellten Wertes, um Schaltvorgänge zu vermeiden.

Technik verständlich erklärt
Das Relais überwacht die Spannung in einem 3-phasigen Netz und reagiert, wenn mindestens eine Phase den eingestellten Schwellenwert für Überspannung oder Unterspannung überschreitet. Die Zeitverzögerung von 0,1 bis 20 Sekunden verhindert Reaktionen auf kurzzeitige Störungen. Die Asymmetrieerkennung ist in dieser Variante aktiviert: Wenn die Spannungsasymmetrie im Netz mehr als etwa 5 bis 10 % beträgt, obwohl alle Phasen im zulässigen Bereich liegen, fällt das Relais ab und die LED wechselt von grün auf rot. Dies ermöglicht die Erkennung von Störungen, die durch Rückspeisung oder andere Netzfehler verursacht werden.

Kompatibilität und Zubehör
Das Gerät ist für 1- und 3-phasige Netze ausgelegt und kann ohne Hilfsspannung betrieben werden. Es ist in der I-Bauform verfügbar, die eine Bautiefe von 59 mm und unten liegende Anschlussklemmen für Installations- und Industrieverteiler nach DIN 43880 aufweist. Die Baubreite beträgt 35 mm. Die Messbereichsgrenze liegt bei 500 V, wobei der Standardmessbereich 3/N AC 400/230 V beträgt. Die Zulassung CCC ist vorhanden, und das Gerät entspricht der Norm IEC/EN 60255-1.

Montage und Installation
Die Montage erfolgt in Installationsverteilern gemäß DIN 43880. Die Anschlussklemmen befinden sich unten, was eine einfache Integration in bestehende Schaltanlagen ermöglicht. Die Baubreite von 35 mm passt zu Standard-Modulbauten. Die Einstellung der Ansprechwerte und der Zeitverzögerung erfolgt über Drehregler am Gerät.

Vorteile im Betrieb
Die getrennte Einstellbarkeit der Ansprechwerte für Überspannung und Unterspannung sowie die einstellbare Zeitverzögerung ermöglichen eine präzise Anpassung an die jeweiligen Anforderungen. Die LED-Anzeige bietet eine schnelle visuelle Fehlerdiagnose. Das Ruhestromprinzip sorgt dafür, dass das Relais im Fehlerfall abfällt, was in vielen Anwendungen die gewünschte Reaktion ist. Die Asymmetrieerkennung erweitert die Funktionalität, um auch Spannungsungleichverteilungen zu erkennen, die nicht durch Überspannung oder Unterspannung allein ausgelöst werden.

Technische Daten
1- / 3-phasig1, 3
Ausgangskontakte2 Wechsler
Baubreite35 mm
GehäusebauformInstallationsverteiler
HilfsspannungOhne
Messbereich max.500 V
Standardmessbereich3/N AC 400/230 V
GerätetypIL 9077
AnsprechverzögerungJa
Variante
Kontaktbestückung2 Wechsler
Nennspannung3AC 400 V
Zeitverzögerung0,1 - 20 s
Zulassungen und KennzeichenCCC
VarianteOhne Neutralleiteranschluss. Ruhestromprinzip. Mit Asymmetrieerkennung


Produktdatenblatt
Datenblatt zu Dold 0049322, EAN: 4030641493226

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0049322 IL9077.12/011 3AC400V 0,1-20S Unter-Überspannungsrelais 3ph. ?

Der Artikel Dold 0049322 IL9077.12/011 3AC400V 0,1-20S Unter-Überspannungsrelais 3ph. ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0049322 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0049322 IL9077.12/011 3AC400V 0,1-20S Unter-Überspannungsrelais 3ph. bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0049322 IL9077.12/011 3AC400V 0,1-20S Unter-Überspannungsrelais 3ph. können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0049322 IL9077.12/011 3AC400V 0,1-20S Unter-Überspannungsrelais 3ph. für nur 265,89 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
