Dold 0049405 IL9171.12/201 3AC400V 0,85UN Unterspannungsrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0049405 IL9171.12/201 3AC400V 0,85UN Unterspannungsrelais
( 4.6 / 5 ) 5 Wertungen

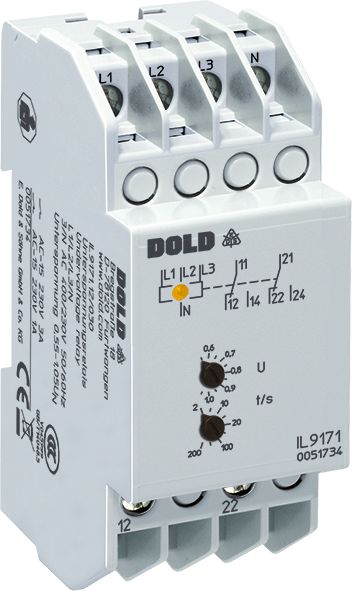

Dold 0049405
Abbildung kann vom Original abweichen !
148,07 EUR
( 176,20 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0049405 IL9171.12/201 3AC400V 0,85UN Unterspannungsrelais
Datenblatt:file_download Download
Lieske-Nr.:1583366
Hersteller-Nr.: 0049405
EAN-Code: 4030641494056
Gewicht:0.123 kg
Typ:IL9171.12/201 3AC400V 0,85UN
Staffelpreise netto
Ab AnzahlPreis pro Stück
5145,85 EUR
10143,63 EUR
15141,41 EUR
20139,19 EUR

Produktinformationen zu Dold 0049405:

Das Dold Unterspannungsrelais IL9171.12/201 3AC400V 0,85UN dient der Überwachung von Drehstromnetzen auf Unterspannung. Es ist für den Einsatz in Industrie- und Installationsverteilern konzipiert und ermöglicht die automatische Umschaltung auf eine Sicherheits-Stromversorgung oder Sicherheits-Beleuchtung gemäß DIN VDE 0100-710 bzw. DIN VDE 0108. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, was eine sichere und zuverlässige Reaktion bei Spannungseinbrüchen gewährleistet.

Einsatzbereiche
Das Relais ist für die Überwachung von 3-phasigen Netzen ausgelegt, kann aber auch einphasig angeschlossen werden. Es eignet sich insbesondere für Anwendungen, bei denen eine sichere Stromversorgung im Fehlerfall erforderlich ist, beispielsweise in Produktionsanlagen, Beleuchtungssystemen oder bei der Steuerung von Sicherheitsfunktionen. Die Überwachung erfolgt ohne Hilfsspannung, was die Installation vereinfacht und die Unabhängigkeit von zusätzlichen Stromquellen sichert.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die für die Steuerung von Hilfsfunktionen oder Sicherheitskreisen genutzt werden können. Der Ansprechwert ist fest auf 0,85 der Nennspannung (Un) eingestellt, was eine präzise Erkennung von Unterspannungen ermöglicht. Die LED-Anzeige signalisiert die Kontaktstellung und ermöglicht eine visuelle Überprüfung des Betriebszustands. Die Phasenfolge ist beliebig, was die Flexibilität bei der Installation erhöht.

Technik verständlich erklärt
Die Spannungserkennung erfolgt durch Messung des arithmetischen Mittelwerts der einzelnen Phasen. Bei Varianten ohne Neutralleiteranschluss wird L1 und L3 gegen L2 (IK/SK 9171) bzw. L1 und L2 gegen L3 (IL/SL 9171) gemessen. Bei einphasigem Betrieb müssen die Klemmen L1, L2 und L3 verbunden werden. Das Gerät arbeitet ohne Zeitverzögerung, was eine sofortige Reaktion auf Spannungseinbrüche gewährleistet. Die Nennspannung beträgt 3AC 400 V, wobei die maximale Nennspannung bis zu 3/N AC 500 / 290 V reicht.

Kompatibilität und Zubehör
Das Relais ist für den Einsatz in Installationsverteilern nach DIN 43 880 ausgelegt und verfügt über eine Baubreite von 17,5 mm. Es ist in der I-Bauform verfügbar, die eine Bautiefe von 59 mm und unten liegende Anschlussklemmen aufweist. Die Gerätevariante IL 9171.12/201 ist speziell für 3-phasige Netze ohne Neutralleiteranschluss konzipiert. Die Kompatibilität mit anderen Geräten der IL-Serie ist gegeben, insbesondere bei der Auswahl von Varianten mit unterschiedlichen Ansprechwerten oder Zeitverzögerungen.

Montage und Installation
Die Montage erfolgt in Standard-Installationsverteilern. Die unten liegenden Anschlussklemmen erleichtern die Verkabelung. Die Geräte sind für Frequenzen zwischen 45 und 65 Hz ausgelegt und können dauernd mit einer Überlastbarkeit von 1,15 Un betrieben werden. Die Nennverbrauchswerte liegen bei etwa 8 VA für die IL-Variante.

Vorteile im Betrieb
Das Relais bietet eine zuverlässige und wartungsfreie Überwachung von Drehstromnetzen. Die Fehlertoleranz ist durch die Hysterese von etwa 4 % gewährleistet, was ein sicheres Rücksetzen nach Wiederherstellung der Spannung ermöglicht. Die LED-Anzeige und das Ruhestromprinzip erhöhen die Sicherheit und Transparenz im Betrieb. Die Einhaltung der Norm IEC/EN 60255-1 sichert die Qualität und Zuverlässigkeit des Geräts.

Zulassungen und Kennzeichen
Das Gerät trägt die Zulassung CCC, was die Konformität mit den geltenden Sicherheits- und Qualitätsanforderungen bestätigt. Die Einhaltung der Normen DIN VDE 0100-710 und DIN VDE 0108 macht es für den Einsatz in Sicherheitsanlagen geeignet.

Gehäusebauform
Die Gehäusebauform ist für Installationsverteiler ausgelegt, wobei die I-Bauform mit einer Bautiefe von 59 mm und unten liegenden Anschlussklemmen standardmäßig verwendet wird. Die Baubreite von 17,5 mm ermöglicht eine kompakte Montage in Standard-Verteilerkästen.

Anwendung
Das Relais wird in industriellen Anlagen, Gebäudetechnik und Sicherheitsanlagen eingesetzt, wo eine zuverlässige Überwachung der Netzspannung erforderlich ist. Es ermöglicht die automatische Umschaltung auf Notstromversorgungen oder Sicherheitsbeleuchtung bei Spannungseinbrüchen.

Funktionen
Die Funktionen umfassen die Erkennung von Unterspannungen in Dreiphasennetzen, die Möglichkeit der einphasigen Anschlussmöglichkeit, die Arbeit ohne Hilfsspannung, das Ruhestromprinzip, die LED-Anzeige für die Kontaktstellung, die beliebige Phasenfolge, die Ausstattung mit zwei Wechslern, den festen Ansprechwert von 0,85 Un und die Fehlertoleranz durch Hysterese von etwa 4 %.

Funktionen und Ausstattung
Die Funktionen umfassen die Erkennung von Unterspannungen in Dreiphasennetzen, die Möglichkeit der einphasigen Anschlussmöglichkeit, die Arbeit ohne Hilfsspannung, das Ruhestromprinzip, die LED-Anzeige für die Kontaktstellung, die beliebige Phasenfolge, die Ausstattung mit zwei Wechslern, den festen Ansprechwert von 0,85 Un und die Fehlertoleranz durch Hysterese von etwa 4 %.

Anwendung
Das Relais wird in industriellen Anlagen, Gebäudetechnik und Sicherheitsanlagen eingesetzt, wo eine zuverlässige Überwachung der Netzspannung erforderlich ist. Es ermöglicht die automatische Umschaltung auf Notstromversorgungen oder Sicherheitsbeleuchtung bei Spannungseinbrüchen.

Technische Daten
1- / 3-phasig1, 3
Ausgangskontakte2 Wechsler
Baubreite17,5 mm
GehäusebauformInstallationsverteiler
HilfsspannungOhne
Nennspannung max.3/N AC 500 / 290 V
GerätetypIL 9171
AnsprechverzögerungJa
Variante
Ansprechwert0,85 Un
Kontaktbestückung2 Wechsler
Nennspannung3AC 400 V
ZeitverzögerungOhne
Zulassungen und KennzeichenCCC
VarianteOhne Neutralleiteranschluss. Ruhestromprinzip. Ohne Zeitverzögerung. Fester Ansprechwert


Produktdatenblatt
Datenblatt zu Dold 0049405, EAN: 4030641494056
