Dold 0049438 IP9270.12/010 AC220-240V 0,5-5A Überstromrelais Tv=0,1-20S

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0049438 IP9270.12/010 AC220-240V 0,5-5A Überstromrelais Tv=0,1-20S
( 4.3 / 5 ) 6 Wertungen

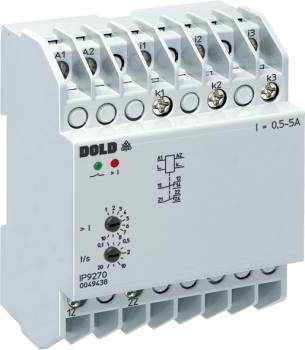

Dold 0049438
Abbildung kann vom Original abweichen !
408,55 EUR
( 486,17 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0049438 IP9270.12/010 AC220-240V 0,5-5A Überstromrelais Tv=0,1-20S
Datenblatt:file_download Download
Lieske-Nr.:644844
Hersteller-Nr.: 0049438
EAN-Code: 4030641494384
Gewicht:0.224 kg
Typ:IP9270.12/010AC220-240V0,5-5A
Staffelpreise netto
Ab AnzahlPreis pro Stück
4405,49 EUR
8402,42 EUR
12399,36 EUR
16396,29 EUR

Produktinformationen zu Dold 0049438:

Das Dold Überstromrelais Typ IP9270.12/010AC220-240V0,5-5A ist ein industriell einsetzbares Mess- und Schutzgerät zur Überwachung von Strömen in Dreh- und Wechselstromnetzen. Es dient der kontinuierlichen Überwachung des Stromflusses in elektrischen Anlagen und reagiert bei Überschreitung eines eingestellten Schaltpunktes mit einer zeitverzögerten Schaltfunktion. Das Gerät ist für den Einsatz in 3-phasigen Netzen ausgelegt und arbeitet nach dem Arbeitsstromprinzip, bei dem das Ausgangsrelais im Fehlerfall aktiviert wird. Die Hilfsspannung beträgt AC 220–240 V, wodurch es in Standard-Industrieverteileranlagen mit entsprechender Versorgungsspannung einsetzbar ist.

Einsatzbereiche
Das Relais ist für den Einsatz in industriellen und gewerblichen Elektroanlagen vorgesehen, insbesondere in Anlagen mit Drehstromversorgung, wo eine präzise Stromüberwachung erforderlich ist. Typische Anwendungsfälle sind die Überwachung von Motoren, Transformatoranlagen, Pumpen oder anderen elektrischen Verbrauchern, bei denen ein unerwarteter Stromanstieg auf einen Fehler oder eine Überlastung hinweisen kann. Die einstellbare Schaltverzögerung ermöglicht es, kurzzeitige Stromspitzen, wie sie bei Motoranläufen auftreten, zu ignorieren und nur bei anhaltenden Überströmen eine Reaktion auszulösen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die bei Überschreitung des eingestellten Ansprechwerts nach einer einstellbaren Verzögerung von 0,1 bis 20 Sekunden schalten. Der Ansprechwert ist im Messbereich von 0,5 bis 5 A einstellbar, wodurch es flexibel an unterschiedliche Lasten angepasst werden kann. Die Hysterese ist fest eingestellt und beträgt etwa 4 %, was eine sichere Rückstellung des Relais nach Rückgang des Stroms gewährleistet. Die Betriebsbereitschaft wird über eine grüne LED angezeigt, während bei Überschreitung des Schaltpunktes eine rote LED (I max) leuchtet. Diese visuelle Rückmeldung erleichtert die Diagnose im Betrieb.

Technik verständlich erklärt
Das Relais arbeitet nach dem Arbeitsstromprinzip, was bedeutet, dass das Ausgangsrelais im Fehlerfall aktiviert wird, um beispielsweise einen Schütz oder eine Sicherung zu betätigen. Die Messung erfolgt über einen separaten Strommesskreis, der galvanisch vom Hilfskreis getrennt ist, um eine sichere und störungsfreie Messung zu gewährleisten. Die Zeitverzögerung dient dazu, kurzzeitige Stromspitzen, die nicht schädlich sind, zu filtern und nur bei anhaltenden Überströmen eine Schaltfunktion auszulösen. Die Baubreite beträgt 70 mm, was es für Einbau in Standard-Installationsverteiler nach DIN 43880 geeignet macht.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in 3-phasigen Netzen konzipiert und entspricht der Norm IEC/EN 60255-1. Es ist in der I-Bauform ausgeführt, die für Installations- und Industrieverteiler vorgesehen ist, mit einer Bautiefe von 61 mm und unten liegenden Anschlussklemmen. Die Klemmenbezeichnung erfolgt nach dem Schema A1/A2 für die Hilfsspannung, i/k für den Strommesskreis und Z1/Z2, Z3/Z4 zur Messbereichswahl. Die Anschlussklemmen sind für die Montage in Verteilern nach DIN 43880 ausgelegt.

Montage und Installation
Die Montage erfolgt in Installationsverteilergehäuse nach DIN 43880. Die Baubreite von 70 mm ermöglicht den Einbau in Standard-Verteiler, wobei die Anschlussklemmen unten angeordnet sind. Die Hilfsspannung wird über die Klemmen A1/A2 angeschlossen, der Strommesskreis über i/k. Die Messbereichswahl erfolgt über Brücken zwischen den Klemmen 11, 12 und 14. Die Anschlussklemmen sind für die Verbindung mit Kabeln ausgelegt, die den jeweiligen Anforderungen der Anlage entsprechen.

Vorteile im Betrieb
Das Relais bietet eine präzise und zuverlässige Stromüberwachung mit einstellbaren Parametern, die es an unterschiedliche Anwendungen anpassen lässt. Die LED-Anzeigen ermöglichen eine schnelle visuelle Kontrolle des Betriebszustands. Die galvanische Trennung zwischen Mess- und Hilfskreis erhöht die Sicherheit und verhindert Störungen. Die einstellbare Zeitverzögerung reduziert falsche Auslösungen durch kurzzeitige Stromspitzen. Die Konstruktion für Installationsverteiler nach DIN 43880 gewährleistet eine einfache Integration in bestehende Anlagen.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite70 mm
GehäusebauformInstallationsverteiler
GerätetypIP 9270
AnsprechverzögerungJa
Variante
HilfsspannungAC 220 - 240 V
Kontaktbestückung2 Wechsler
Messbereich0,5 - 5 A
Zeitverzögerung0,1 - 20 s
Variante3-phasiges Stromrelais. Arbeitsstromprinzip


Produktdatenblatt
Datenblatt zu Dold 0049438, EAN: 4030641494384

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0049438 IP9270.12/010 AC220-240V 0,5-5A Überstromrelais Tv=0,1-20S ?

Der Artikel Dold 0049438 IP9270.12/010 AC220-240V 0,5-5A Überstromrelais Tv=0,1-20S ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0049438 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0049438 IP9270.12/010 AC220-240V 0,5-5A Überstromrelais Tv=0,1-20S bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0049438 IP9270.12/010 AC220-240V 0,5-5A Überstromrelais Tv=0,1-20S können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0049438 IP9270.12/010 AC220-240V 0,5-5A Überstromrelais Tv=0,1-20S für nur 405,49 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
