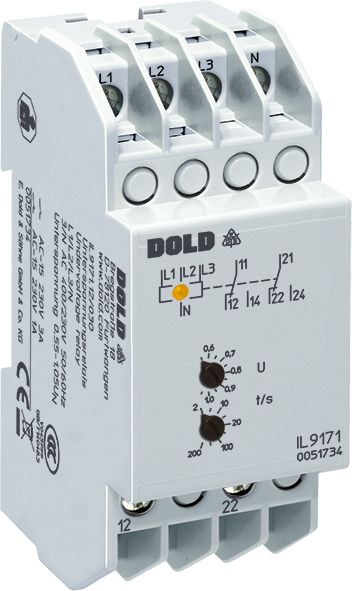

Dold 0050170 IL9171.12/030 AC400/230V 0,55-1,05 Unterspannungsrelais Tv=0,5-20S
|
159,43 EUR |
|||||||||||
|
( 189,72 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 934922 | ||||||||||
| Hersteller-Nr.: | 0050170 | ||||||||||
| EAN-Code: | 4030641501709 | ||||||||||
| Gewicht: | 0.123 kg | ||||||||||
| Typ: | IL9171.12/030 AC400/230V ,55-1,05UN | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0050170:
Einsatzbereiche
Das Relais wird in Anlagen eingesetzt, in denen eine zuverlässige Stromversorgung kritisch ist, beispielsweise in Sicherheitsbeleuchtungssystemen, Notstromversorgungen oder bei der Überwachung von Maschinen und Anlagen, die bei Spannungseinbrüchen abgeschaltet werden müssen. Es ist für 1- und 3-phasige Netze geeignet, wobei bei einphasiger Anschlussart die Klemmen L1, L2 und L3 zu brücken sind. Die Nennspannung beträgt 3/N AC 400/230 V, wobei die maximale Nennspannung 3/N AC 500/290 V erreicht. Die Überlastbarkeit liegt bei 1,15-facher Nennspannung dauernd.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die für die Steuerung von Hilfsverbrauchern oder Schaltvorgängen genutzt werden. Der Ansprechwert ist einstellbar im Bereich von 0,55 bis 1,05-facher Nennspannung (Un), wodurch eine flexible Anpassung an unterschiedliche Netzbedingungen möglich ist. Die Zeitverzögerung t1 für die Fehlermeldung ist ebenfalls einstellbar und liegt zwischen 0,5 und 20 Sekunden. Diese Verzögerung sorgt dafür, dass kurzzeitige Spannungseinbrüche nicht zu einem unerwünschten Abschalten führen. Eine LED-Anzeige signalisiert den Zustand des Ausgangsrelais – bei aktiviertem Kontakt leuchtet die LED gelb.
Technik verständlich erklärt
Die Messung erfolgt über den arithmetischen Mittelwert der Phasenspannungen gegen den Neutralleiter (N). Bei Varianten ohne Neutralleiteranschluss wird L1 und L3 gegen L2 (IK/SK 9171) bzw. L1 und L2 gegen L3 (IL/SL 9171) gemessen. Die Phasenfolge ist beliebig, was die Installation vereinfacht. Das Gerät ist nach IEC/EN 60255-1 konform und erkennt Unterspannungen in Dreiphasennetzen. Die Hysterese beträgt etwa 4 %, was eine stabile Schaltverhalten gewährleistet.
Kompatibilität und Zubehör
Das Relais ist für die Montage in Installationsverteiler konzipiert und entspricht der I-Bauform mit einer Bautiefe von 59 mm und unten liegenden Anschlussklemmen. Es ist kompatibel mit 3-phasigen Netzen mit und ohne Neutralleiteranschluss. Die Variante IL9171.12/030 ist mit Neutralleiteranschluss und einstellbarer Zeitverzögerung t1 ausgestattet. Die Geräte sind in verschiedenen Ausführungen erhältlich, wobei die hier beschriebene Variante die Baubreite von 17,5 mm aufweist. Die Geräte sind für Frequenzen zwischen 45 und 65 Hz ausgelegt.
Montage und Installation
Die Montage erfolgt in Standard-Installationsverteiler nach DIN 43 880. Die Anschlussklemmen befinden sich unten, was eine einfache Integration in bestehende Schaltanlagen ermöglicht. Die Geräte sind für den Einsatz in industriellen und gewerblichen Umgebungen ausgelegt. Die Nennverbrauchswerte liegen bei etwa 8 VA für die IL-Variante.
Vorteile im Betrieb
Das Relais bietet eine zuverlässige Netzüberwachung ohne zusätzliche Hilfsspannung. Die einstellbaren Parameter wie Ansprechwert und Zeitverzögerung ermöglichen eine anwendungsspezifische Konfiguration. Die LED-Anzeige erleichtert die Diagnose des Betriebszustands. Die Bauform mit 17,5 mm Baubreite ermöglicht eine kompakte Montage in Verteilern. Die Konformität mit IEC/EN 60255-1 und die Anwendung in Sicherheitsanlagen nach DIN VDE 0100-710 und DIN VDE 0108 sichern die Einhaltung relevanter Normen.
| Technische Daten | |
| 1- / 3-phasig | 1, 3 |
| Ausgangskontakte | 2 Wechsler |
| Baubreite | 17,5 mm |
| Gehäusebauform | Installationsverteiler |
| Hilfsspannung | Ohne |
| Nennspannung max. | 3/N AC 500 / 290 V |
| Gerätetyp | IL 9171 |
| Ansprechverzögerung | |
| Variante | |
| Ansprechwert | 0,55 - 1,05 Un |
| Kontaktbestückung | 2 Wechsler |
| Nennspannung | 3/N AC 400 / 230 V |
| Zeitverzögerung | 0,5 - 20 s |
| Zulassungen und Kennzeichen | CCC |
| Variante | Mit Neutralleiteranschluss. Ruhestromprinzip. Mit einstellbarer Zeit t1. Einstellbarer Ansprechwert |
