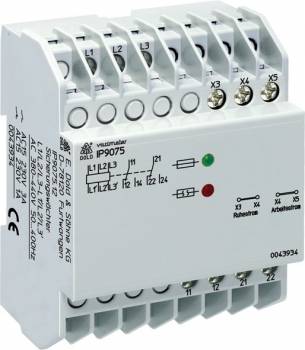

Dold 0052505 IP9075.12/010 AC50...400Hz 380-440V Sicherungswächter
|
228,56 EUR |
|||||||||||
|
( 271,99 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 1583176 | ||||||||||
| Hersteller-Nr.: | 0052505 | ||||||||||
| EAN-Code: | 4030641525057 | ||||||||||
| Gewicht: | 0.279 kg | ||||||||||
| Typ: | IP9075.12/010 AC50...400HZ 380-440V | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0052505:
Einsatzbereiche
Der Sicherungswächter wird in industriellen und gewerblichen Elektroanlagen eingesetzt, wo die Zuverlässigkeit der Stromversorgung von entscheidender Bedeutung ist. Typische Anwendungsfälle sind die Überwachung von Drehstrommotoren, die automatische Abschaltung bei Ausfall einer oder mehrerer Phasensicherungen sowie die Einschaltsperre, um Schäden durch unvollständige Phasenversorgung zu verhindern. Die Geräte sind für Netze mit einer Nennspannung von AC 380 bis 440 V und einer Frequenz von 50 bis 400 Hz ausgelegt, wobei der maximale Messbereich bis zu 690 V reicht. Die Standardmessbereiche liegen bei 3 AC 380 bis 415 V.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die je nach Programmierung entweder im Fehlerfall aktiviert (Arbeitsstromprinzip) oder deaktiviert (Ruhestromprinzip) werden. Diese Einstellung ist über die Programmierklemmen X3, X4 und X5 möglich. Zusätzlich kann das Speicherverhalten über die Klemmen X1 und X2 programmiert werden, wobei eine Brücke zwischen X1 und X2 das automatische Rücksetzen ermöglicht. Die Anzeige erfolgt über zwei LEDs: eine grüne LED signalisiert intakte Sicherungen, eine rote LED zeigt einen Sicherungsausfall an.
Technik verständlich erklärt
Die Messpfade des Sicherungswächters besitzen einen Innenwiderstand im Megohm-Bereich, der sicherstellt, dass die Vorschriften zur Berührungsspannung eingehalten werden (Innenwiderstand > 2000 Ohm/V), auch wenn eine Sicherung fehlt oder defekt ist. Die Geräte sind nach IEC/EN 60255-1 konform und können für alle gängigen Sicherungsarten und -größen eingesetzt werden. Die Erkennung erfolgt drehrichtungsunabhängig und ist auch bei unsymmetrischen Netzen oder bei Oberwellenbehaftung sowie bei rückspeisenden Motoren zuverlässig. Die Ansprechzeit ist kürzer als bei herkömmlichen Motorschutzschaltern.
Kompatibilität und Zubehör
Der Sicherungswächter ist für den Einsatz in Drehstromnetzen bis 3 AC 690 V ausgelegt und kann mit verschiedenen Sicherungsarten kombiniert werden. Die Programmierklemmen X3, X4 und X5 ermöglichen die Auswahl zwischen Arbeitsstrom- und Ruhestromprinzip, wobei die Leitungslänge dieser Klemmen maximal 3 m betragen darf. Die Geräte sind in zwei Bauformen erhältlich: I-Bauform mit 59 mm Bautiefe und unten liegenden Anschlussklemmen sowie S-Bauform mit 98 mm Bautiefe und oben liegenden Klemmen. Die Baubreite beträgt 70 mm.
Montage und Installation
Die Montage erfolgt in Installations- oder Industrieverteiler nach DIN 43880. Die Anschlussklemmen sind unten angeordnet, was eine einfache Integration in bestehende Schaltanlagen ermöglicht. Die Klemmen L1, L2, L3 dienen zur Anschlussnahme vor den Sicherungen, L1', L2', L3' nach den Sicherungen. Die Programmierklemmen X1, X2, X3, X4, X5 sind für die Einstellung der Betriebsart vorgesehen. Die Freischaltung erfordert das Ausschalten des vorgeschalteten Hauptschalters.
Vorteile im Betrieb
Die frühzeitige Erkennung von Sicherungsausfällen erhöht die Verfügbarkeit der Anlage und verhindert Schäden, die durch unerkannte Defekte entstehen könnten. Die programmierbaren Funktionen wie Arbeitsstrom-/Ruhestromprinzip und Speicherverhalten ermöglichen eine flexible Anpassung an unterschiedliche Anforderungen. Die klare LED-Anzeige erleichtert die Diagnose und Wartung. Die Zuverlässigkeit bei unsymmetrischen Netzen und bei rückspeisenden Motoren macht das Gerät auch für anspruchsvolle industrielle Umgebungen geeignet.
| Technische Daten | |
| 1- / 3-phasig | 3 |
| Ausgangskontakte | 2 Wechsler |
| Baubreite | 70 mm |
| Gehäusebauform | Installationsverteiler |
| Messbereich max. | 690 V |
| Standardmessbereich | 3 AC 380 - 415 V |
| Gerätetyp | IP 9075 |
| Variante | |
| Kontaktbestückung | 2 Wechsler |
| Nennspannung | AC 380 - 440 V 50 - 400 Hz |
| Variante | Arbeitsstrom-/Ruhestromprinzip programmierbar. Speicherverhalten programmierbar |
Fragen & Antworten
Wie ist die Lieferzeit von Dold 0052505 IP9075.12/010 AC50...400Hz 380-440V Sicherungswächter ?
Der Artikel Dold 0052505 IP9075.12/010 AC50...400Hz 380-440V Sicherungswächter ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.
Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0052505 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.
Wie kann ich den Artikel zu einem günstigeren Preis kaufen?
Wir bieten Ihnen an Dold 0052505 IP9075.12/010 AC50...400Hz 380-440V Sicherungswächter bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0052505 IP9075.12/010 AC50...400Hz 380-440V Sicherungswächter können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.
Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 5 Stück bieten wir Dold 0052505 IP9075.12/010 AC50...400Hz 380-440V Sicherungswächter für nur 226,85 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
