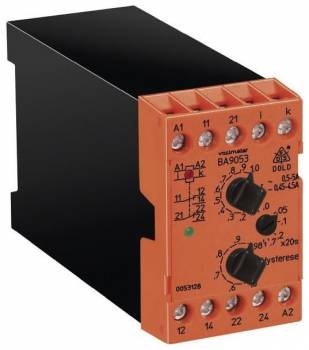

Dold 0053103 BA9053/010 AC20-200mA AC230V 0-20S Stromrelais
|
263,30 EUR |
|||||||||||
|
( 313,33 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 368774 | ||||||||||
| Hersteller-Nr.: | 0053103 | ||||||||||
| EAN-Code: | 4030641531034 | ||||||||||
| Gewicht: | 0.31 kg | ||||||||||
| Typ: | BA9053/010 AC20-200mA AC230V 0-20S | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0053103:
Einsatzbereiche
Das Relais ist für den Einsatz in industriellen Anlagen sowie in Bahnanwendungen konzipiert, wo eine hohe Betriebssicherheit und Zuverlässigkeit gefordert sind. Es überwacht den Stromfluss in Einphasensystemen und kann sowohl als Überstrom- als auch als Unterstromrelais eingesetzt werden, wobei die Hysterese vom Einstellwert abhängt. Die galvanische Trennung zwischen Hilfskreis und Messkreis gewährleistet eine sichere und störungsfreie Messung. Die Messfrequenz kann bis zu 5 kHz betragen, was die Anwendung in Systemen mit schnellen Signalveränderungen ermöglicht.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die für die Steuerung externer Schaltkreise genutzt werden können. Die Hilfsspannung beträgt AC 230 V, wodurch es in Standard-Schaltschränken betrieben werden kann. Die LED-Anzeige signalisiert die Betriebsbereitschaft (grüne LED) und die Aktivierung des Ausgangsrelais (gelbe LED). Die Einstellung erfolgt über einen Drehschalter, wobei sowohl der Ansprechwert als auch der Rückfallwert über die Hysterese eingestellt werden können. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schaltschränken ermöglicht.
Technik verständlich erklärt
Das Relais misst den arithmetischen Mittelwert des gleichgerichteten Messstromes. Bei Wechselstrom ist das Gerät auf den Effektivwert abgeglichen, was eine genaue Messung auch bei sinusförmigen Lasten ermöglicht. Die Schaltverzögerung (0–20 s) sorgt dafür, dass das Relais erst nach Ablauf der eingestellten Zeit schaltet, sobald der Strom den Einstellwert überschreitet. Dies verhindert Fehlauslösungen bei kurzzeitigen Stromspitzen. Die Anlaufüberbrückung ist bei dieser Variante nicht vorhanden, sodass keine spezielle Unterdrückung von Anlaufströmen erfolgt. Die galvanische Trennung zwischen Mess- und Hilfskreis schützt vor Störungen und erhöht die Sicherheit.
Kompatibilität und Zubehör
Das Relais ist für den Einsatz in 1-phasigen Systemen ausgelegt und kann in Kombination mit anderen VARIMETER-Modellen eingesetzt werden. Die Zulassungen UKCA und CCC bestätigen die Konformität mit den geltenden Sicherheits- und Qualitätsnormen. Die Geräte sind nach IEC/EN 60255-1 und IEC/EN 60947-1 hergestellt, was die Zuverlässigkeit und Sicherheit in industriellen Anwendungen gewährleistet.
Montage und Installation
Das Gerät ist für die Montage in Schaltschränken vorgesehen und wird über die vorgesehenen Anschlussklemmen (A1/A2 für Hilfsspannung, i/k für Strom-Messeingang) angeschlossen. Die Klemmen 11–14 und 21–24 dienen den beiden Wechslerkontakten. Die Montage erfolgt in Standard-Schaltschränken mit einer Baubreite von 45 mm. Die Installation erfordert keine speziellen Werkzeuge oder zusätzliche Komponenten, da alle notwendigen Anschlüsse direkt am Gerät vorhanden sind.
Vorteile im Betrieb
Durch die frühzeitige Erkennung von Stromabweichungen ermöglicht das Relais eine präventive Wartung, wodurch Ausfälle vermieden und die Produktivität erhöht wird. Die klare LED-Anzeige erleichtert die Fehlerlokalisierung, und die galvanische Trennung erhöht die Betriebssicherheit. Die hohe Überlastbarkeit des Geräts sorgt für eine robuste Funktion auch unter schwierigen Betriebsbedingungen. Die Einstellbarkeit des Ansprech- und Rückfallwerts bietet Flexibilität bei der Anpassung an unterschiedliche Lastprofile.
| Technische Daten | |
| 1- / 3-phasig | 1 |
| Ausgangskontakte | 2 Wechsler |
| Baubreite | 45 mm |
| Gehäusebauform | Schaltschrank |
| Gerätetyp | BA 9053 |
| Ansprechverzögerung | |
| Variante | |
| Anlaufüberbrückung | Ohne |
| Hilfsspannung | AC 230 V |
| Kontaktbestückung | 2 Wechsler |
| Messbereich | AC 20 - 200 Ma |
| Schaltverzögerung | 0 - 20 s |
| Zulassungen und Kennzeichen | UKCA, CCC |
| Variante | Überstromrelais. Arbeitsstromprinzip. Schaltverzögerung bei Einstellwert |
