Dold 0056356 SP9271.12 AC/DC24V 1-10A Unterstromrelais Tv=0,1-20 s

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0056356 SP9271.12 AC/DC24V 1-10A Unterstromrelais Tv=0,1-20 s
( 4.3 / 5 ) 6 Wertungen
Dold 0056356

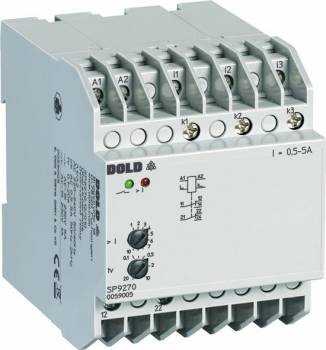

Abbildung kann vom Original abweichen !
408,55 EUR
( 486,17 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0056356 SP9271.12 AC/DC24V 1-10A Unterstromrelais Tv=0,1-20 s
Datenblatt:file_download Download
Lieske-Nr.:1312707
Hersteller-Nr.: 0056356
EAN-Code: 4030641563561
Gewicht:0.282 kg
Typ:SP9271.12 AC/DC24V 1-10A
Staffelpreise netto
Ab AnzahlPreis pro Stück
4405,49 EUR
8402,42 EUR
12399,36 EUR
16396,29 EUR

Produktinformationen zu Dold 0056356:

Das Dold Unterstromrelais SP9271.12 AC/DC24V 1-10A ist ein 3-phasiges Stromüberwachungsgerät für Dreh- und Wechselstromnetze. Es dient der kontinuierlichen Überwachung des Stromflusses in industriellen Anlagen und schaltet bei Unterschreitung eines eingestellten Stromwerts die Ausgangskontakte entsprechend dem Ruhestromprinzip ab. Das Gerät ist für den Einsatz in Schaltschränken ausgelegt und verfügt über eine Baubreite von 70 mm. Die Hilfsspannung beträgt AC/DC 24 V, wodurch es flexibel in bestehende Steuer- und Schutzsysteme integriert werden kann.

Einsatzbereiche
Das Relais ist für Anwendungen in der industriellen Automatisierung und Energieverteilung konzipiert, wo eine zuverlässige Stromüberwachung erforderlich ist. Es eignet sich beispielsweise zur Überwachung von Motoren, Pumpen, Heizsystemen oder anderen Verbrauchern, die einen stabilen Strombedarf aufweisen. Die 3-phasige Ausführung ermöglicht die gleichzeitige Überwachung aller Phasen in einem Drehstromnetz, was für die Sicherheit und Effizienz von Anlagen wichtig ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die bei Unterstrombedingungen entsprechend dem Ruhestromprinzip deaktiviert werden. Der Ansprechwert ist einstellbar, wodurch der Schwellenwert für die Unterstromerkennung an die spezifischen Anforderungen angepasst werden kann. Die Schaltverzögerung ist im Bereich von 0,1 bis 20 Sekunden einstellbar, um unerwünschte Auslösungen durch kurzzeitige Stromschwankungen zu vermeiden. Die Hysterese ist fest eingestellt und beträgt etwa 4 %, was eine stabile Schaltverhalten gewährleistet. Die LED-Anzeigen signalisieren den Betriebszustand: Eine grüne LED leuchtet bei korrektem Strom (Gutzustand), eine rote LED leuchtet bei Unterstrombedingung.

Technik verständlich erklärt
Das Relais arbeitet nach dem Ruhestromprinzip, bei dem die Ausgangskontakte im Fehlerfall (Unterstrom) nicht aktiviert, sondern deaktiviert werden. Dies ist insbesondere in Anlagen sinnvoll, bei denen im Fehlerfall eine Abschaltung der Last erforderlich ist. Die galvanische Trennung zwischen Hilfskreis und Messkreis gewährleistet eine hohe Sicherheit und verhindert Störungen im Steuerkreis. Die Messbereiche sind auf 1 bis 10 A festgelegt, was für Anwendungen mit mittleren Stromstärken geeignet ist. Die Strommessung erfolgt im Frequenzbereich von 50 bis 400 Hz, was die Verwendung in verschiedenen Netzen ermöglicht.

Kompatibilität und Zubehör
Das Gerät ist nach IEC/EN 60255-1 spezifiziert und trägt das UKCA-Zeichen, was die Konformität mit europäischen Sicherheits- und Leistungsanforderungen bestätigt. Es ist für den Einsatz in Schaltschränken ausgelegt und verfügt über oben liegende Anschlussklemmen, die für Montageplatten und Kabelkanäle geeignet sind. Die Baubreite von 70 mm ermöglicht die Montage in Standard-Schalttafeln. Die Hilfsspannung von AC/DC 24 V ist mit vielen industriellen Steuer- und Schutzsystemen kompatibel.

Montage und Installation
Die Montage erfolgt in Schaltschränken mit Montageplatte und Kabelkanal. Die oben liegenden Anschlussklemmen erleichtern die Verkabelung. Die Einstellung des Ansprechwerts und der Schaltverzögerung erfolgt über die vorgesehenen Einstellmöglichkeiten am Gerät. Die LED-Anzeigen unterstützen die Inbetriebnahme und Wartung, da der Betriebszustand visuell überprüft werden kann.

Vorteile im Betrieb
Die einstellbare Schaltverzögerung und der einstellbare Ansprechwert ermöglichen eine präzise Anpassung an die jeweilige Anwendung. Die galvanische Trennung zwischen Mess- und Hilfskreis erhöht die Sicherheit. Die klare Signalisierung über LED-Anzeigen erleichtert die Diagnose von Fehlern. Das Ruhestromprinzip sorgt dafür, dass im Fehlerfall die Last abgeschaltet wird, was in vielen industriellen Anwendungen erforderlich ist. Die Konformität mit IEC/EN 60255-1 und das UKCA-Zeichen garantieren die Zuverlässigkeit und Sicherheit des Geräts.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite70 mm
GehäusebauformSchaltschrank
GerätetypSP 9271
AnsprechverzögerungJa
Variante
HilfsspannungAC/DC 24 V
Kontaktbestückung2 Wechsler
Messbereich1 - 10 A
Schaltverzögerung0,1 - 20 s
Zulassungen und KennzeichenUKCA
Variante3-phasiges Stromrelais. Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0056356, EAN: 4030641563561

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0056356 SP9271.12 AC/DC24V 1-10A Unterstromrelais Tv=0,1-20 s ?

Der Artikel Dold 0056356 SP9271.12 AC/DC24V 1-10A Unterstromrelais Tv=0,1-20 s ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0056356 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0056356 SP9271.12 AC/DC24V 1-10A Unterstromrelais Tv=0,1-20 s bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0056356 SP9271.12 AC/DC24V 1-10A Unterstromrelais Tv=0,1-20 s können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0056356 SP9271.12 AC/DC24V 1-10A Unterstromrelais Tv=0,1-20 s für nur 405,49 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
