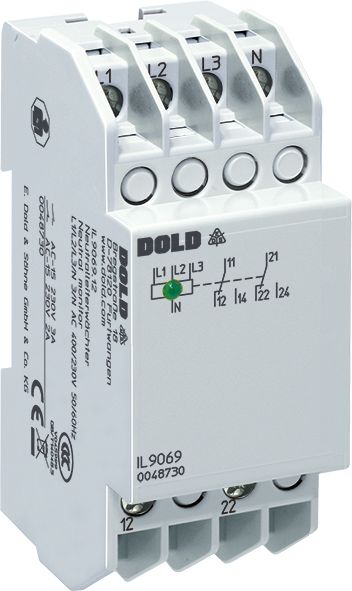

Dold 0056481 IL9069.12/500 3/NAC400/230V 0,1-20S Neutralleiterwächter Asym.5-15%
|
279,94 EUR |
|||||||||||
|
( 333,13 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 1312555 | ||||||||||
| Hersteller-Nr.: | 0056481 | ||||||||||
| EAN-Code: | 4030641564810 | ||||||||||
| Gewicht: | 0.123 kg | ||||||||||
| Typ: | IL9069.12/500 3/NAC400/230V 0,1-20S | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0056481:
Einsatzbereiche
Der IL9069.12/500 ist insbesondere für Anlagen geeignet, in denen einphasige Verbraucher gegen den Neutralleiter angeschlossen sind. Bei einer Unterbrechung des Neutralleiters kann es zu einer unsymmetrischen Spannungsverteilung kommen, die zu Überspannungen oder Unterspannungen führt und damit Geräte beschädigen oder außer Betrieb setzen kann. Das Gerät schützt vor solchen Schäden, insbesondere in ortsbeweglichen Anlagen, die über längere Zuleitungen oder Steckverbindungen angeschlossen sind, wo Spannungsabfälle zu einer erhöhten Asymmetrie führen können.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die im Fehlerfall abfallen. Die Erkennung erfolgt über die Messung der Phasenspannungen L1, L2, L3 gegen den Neutralleiter N. Bei korrekter Anschlusskonfiguration und einer Netzasymmetrie innerhalb des zulässigen Bereichs leuchtet eine grüne LED, und das Ausgangsrelais bleibt aktiviert. Bei Erkennung eines Fehlers – sei es ein fehlender Leiter, eine Vertauschung oder eine Asymmetrie über der Schwelle – fällt das Relais ab, und die LED erlischt. Die Variante IL9069.12/500 bietet eine einstellbare Asymmetrieerkennung im Bereich von etwa 5 bis 15 % sowie eine einstellbare Ansprechverzögerung von 0,1 bis 20 Sekunden. Diese Verzögerung wirkt jedoch nur, wenn die Spannung an den Klemmen L3-N mindestens 0,7-fache Nennspannung beträgt, da die interne Versorgung über diese Klemmen erfolgt.
Technik verständlich erklärt
Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im normalen Betrieb aktiviert ist und bei einem Fehler abfällt. Die Spannungsbereichsabdeckung liegt zwischen 0,7 und 1,1-facher Nennspannung. Die Eingangsstromaufnahme beträgt etwa 1,5 mA an den Phasen L1-N und L2-N sowie etwa 25 mA an L3-N. Die Nennfrequenz ist 50/60 Hz, der Frequenzbereich reicht von 45 bis 65 Hz. Die maximale Überlastbarkeit beträgt AC 440 V an allen Messeingängen. Die Nennverbrauch liegt bei etwa 6 VA (L3-N).
Kompatibilität und Zubehör
Das Gerät ist für Drehstromnetze ausgelegt und erkennt Netzfehler auch bei abgetrennten Verbrauchern. Die Phasenfolge ist beliebig, was die Installation flexibel gestaltet. Die Gerätevariante IL9069.12/500 ist speziell für Anwendungen mit erhöhter Asymmetrieempfindlichkeit konzipiert, wie sie bei längeren Zuleitungen auftreten können. Die Anschlussklemmen sind unten angeordnet, passend für Installationsverteiler nach DIN 43880.
Montage und Installation
Die Montage erfolgt in Standard-Installationsverteiler mit einer Baubreite von 35 mm. Die Anschlussklemmen sind unten positioniert, was die Integration in bestehende Schaltanlagen erleichtert. Die Geräte sind für den Einsatz in industriellen und elektrischen Anlagen konzipiert, die eine hohe Betriebssicherheit erfordern.
Vorteile im Betrieb
Durch die frühzeitige Erkennung von Neutralleiterfehlern verhindert das Gerät Schäden an angeschlossenen Geräten und sorgt für eine höhere Verfügbarkeit der Anlage. Die LED-Anzeige ermöglicht eine schnelle visuelle Kontrolle des Betriebszustands. Die einstellbaren Parameter für Asymmetrie und Ansprechverzögerung erlauben eine anwendungsspezifische Anpassung, um falsche Auslösungen zu vermeiden und die Betriebssicherheit zu optimieren. Das Gerät entspricht der Norm IEC/EN 60255-1 und trägt die Zulassung CCC.
| Technische Daten | |
| 1- / 3-phasig | 3 |
| Ausgangskontakte | 2 Wechsler |
| Baubreite | 35 mm |
| Gehäusebauform | Installationsverteiler |
| Messbereich max. | 415 V |
| Standardmessbereich | 3/N AC 400/230 V |
| Gerätetyp | IL 9069 |
| Ansprechverzögerung | |
| Variante | |
| Kontaktbestückung | 2 Wechsler |
| Nennspannung | 3/N AC 400 / 230 V |
| Zulassungen und Kennzeichen | CCC |
| Variante | Mit einstellbarem Ansprechwert für die Asymmetrieerkennung. Mit einstellbarer Ansprechverzögerung |
