Dold 0057302 BI9023 UH AC400V 60A Bremsgerät 2AC200-480V 1-20S

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0057302 BI9023 UH AC400V 60A Bremsgerät 2AC200-480V 1-20S
( 4.4 / 5 ) 62 Wertungen

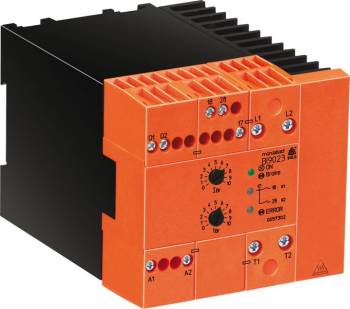

Dold 0057302
Abbildung kann vom Original abweichen !
508,14 EUR
( 604,69 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,13 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0057302 BI9023 UH AC400V 60A Bremsgerät 2AC200-480V 1-20S
Datenblatt:file_download Download
Lieske-Nr.:514766
Hersteller-Nr.: 0057302
EAN-Code: 4030641573027
Gewicht:0.84 kg
Typ:BI9023 UH AC400V 60A
Staffelpreise netto
Ab AnzahlPreis pro Stück
3489,08 EUR
6470,03 EUR
9450,97 EUR
12431,92 EUR

Produktinformationen zu Dold 0057302:

Das Dold Bremsgerät BI9023 UH AC400V 60A ist ein industriell einsetzbares Motorbremsgerät zur Gleichstrombremsung von Asynchronmotoren. Es dient der sicheren und verschleißfreien Abbremsung von Motoren in Anlagen wie Sägemaschinen, Zentrifugen, Holzbearbeitungsmaschinen, Textilmaschinen und Förderanlagen. Das Gerät arbeitet nach der Norm IEC/EN 60947-4-2 und ist für den Einsatz in industriellen Umgebungen ausgelegt, wobei es auf einer 35 mm Normschiene montiert wird. Die Bremsfunktion erfolgt über eine Einweggleichrichtung, wodurch ein Gleichstrom durch die Ständerwicklung des Motors fließt, um dessen Drehzahl kontrolliert zu reduzieren.

Einsatzbereiche
Das Gerät ist für alle Asynchronmotoren geeignet und wird insbesondere in Maschinen eingesetzt, bei denen eine schnelle und sichere Abbremsung erforderlich ist. Typische Anwendungsfelder umfassen Sägemaschinen, Zentrifugen, Holzbearbeitungsmaschinen, Textilmaschinen und Förderanlagen. Die einfache Montage ermöglicht auch den Einbau in bestehende Anlagen ohne umfangreiche Umbauten.

Funktionen und Ausstattung im Detail
Das Bremsgerät verfügt über eine einstellbare Bremszeit von 1 bis 20 Sekunden, die je nach Anwendungsfall angepasst werden kann. Der Bremsstrom ist auf bis zu 80 A einstellbar, wobei der hier spezifizierte Wert 60 A beträgt. Die Nennspannung liegt bei 2AC 200 bis 480 V, die Hilfsspannung beträgt AC 400 V. Die Kontaktbestückung umfasst zwei Schließer (2 NO Kontakte), die für die Steuerung des externen Bremsschützes verwendet werden. Ein integrierter Meldeausgang signalisiert den Betriebszustand, und eine Temperaturüberwachung schützt das Gerät vor Überhitzung.

Technik verständlich erklärt
Die Bremsung erfolgt durch Phasenanschnittsteuerung, wodurch der Bremsstrom über die Klemmen T1 und T2 an die Motorwicklungen angelegt wird. Die Sicherheitszeit von 750 ms sorgt dafür, dass das Motorschütz vollständig abgeschaltet ist, bevor der Bremsstrom fließt, um induzierte Spannungen zu vermeiden. Nach Ablauf der eingestellten Bremszeit wird der Strom abgeschaltet, und das Gerät ist nach einer Wiederbereitschaftszeit von 350 ms erneut startbereit. Die grüne LED zeigt an, dass die Hilfsspannung anliegt, während die gelben LEDs den Zustand der Relais K1 und K2 anzeigen. Ein Fehlercode wird durch blinkende LED-Signale angezeigt, wobei die Anzahl der Blinkimpulse den Fehlercode (z. B. 4 für fehlende Spannung L1-L2) kennzeichnet.

Kompatibilität und Zubehör
Es ist für die Verwendung mit Asynchronmotoren ausgelegt und kann in bestehende Steuerungen integriert werden. Die Baubreite beträgt 90 mm, was eine kompakte Montage auf der Normschiene ermöglicht. Die Zulassung UKCA ist angegeben, was die Verwendung in entsprechenden Märkten erlaubt.

Montage und Installation
Das Gerät wird auf einer 35 mm Normschiene montiert. Die Anschlussklemmen L1-L2 dienen zur Versorgungsspannung des Bremssystems, während die Klemmen A1-A2 die Hilfsspannung (AC 400 V) aufnehmen. Der Verriegelungskontakt Q1-Q2 ist an das Motorschütz angeschlossen. Die Installation erfolgt gemäß den Angaben im Datenblatt, wobei die korrekte Verdrahtung und die Einhaltung der Sicherheitsvorschriften sicherzustellen sind.

Vorteile im Betrieb
Das Gerät ist verschleiß- und wartungsfrei, was die Betriebskosten senkt und die Verfügbarkeit erhöht. Die einstellbaren Parameter Bremsstrom und Bremszeit ermöglichen eine Anpassung an unterschiedliche Motoren und Anwendungen. Die integrierte Temperaturüberwachung und die Fehleranzeige sorgen für eine hohe Betriebssicherheit. Die einfache Montage und Integration in bestehende Anlagen reduzieren den Installationsaufwand.

Technische Daten
Baubreite90 mm
Bremsstrom einstellbar bis max.80 A
Bremszeit einstellbar bis max.20 s
GerätetypBI 9023
Externes Bremsschütz erforderlichJa
MeldeausgangJa
TemperaturüberwachungJa
Variante
Bremsstrom60 A
Bremszeit1 - 20 s
HilfsspannungAC 400 V
Kontaktbestückung2 Schließer
Nennspannung2AC 200 - 480 V
Zulassungen und KennzeichenUKCA
VarianteEinstellbare Bremszeit 1 ... 20 s


Produktdatenblatt
Datenblatt zu Dold 0057302, EAN: 4030641573027
