Dold 0058503 BI9023 UH AC115V+AC230V+DC24V 60A Bremsgerät 2AC200-480V 1-20S

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0058503 BI9023 UH AC115V+AC230V+DC24V 60A Bremsgerät 2AC200-480V 1-20S
( 4.5 / 5 ) 43 Wertungen

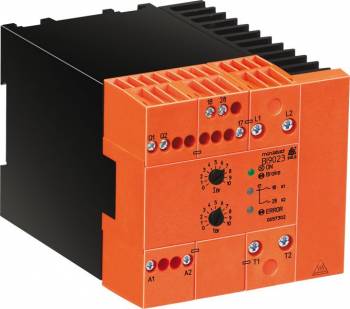

Dold 0058503
Abbildung kann vom Original abweichen !
508,14 EUR
( 604,69 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,13 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0058503 BI9023 UH AC115V+AC230V+DC24V 60A Bremsgerät 2AC200-480V 1-20S
Datenblatt:file_download Download
Lieske-Nr.:302646
Hersteller-Nr.: 0058503
EAN-Code: 4030641585037
Gewicht:0.84 kg
Typ:BI9023 UH AC115V+AC230V+DC24V 60A
Staffelpreise netto
Ab AnzahlPreis pro Stück
3500,52 EUR
6492,90 EUR
9485,27 EUR
12477,65 EUR

Produktinformationen zu Dold 0058503:

Das Dold Bremsgerät BI9023 UH AC115V+AC230V+DC24V 60A ist ein elektronisches Motorbremsgerät für die Anwendung in industriellen Antriebssystemen. Es dient der kontrollierten Bremsung von Asynchronmotoren, insbesondere in Maschinen der Holzbearbeitung, Textilindustrie, Förderanlagen, Zentrifugen und Sägemaschinen. Das Gerät arbeitet nach dem Prinzip der Gleichstrombremsung mit Einweggleichrichtung und ermöglicht eine verschleiß- und wartungsfreie Bremsung, die direkt auf einer 35 mm Normschiene montiert werden kann. Die Bremsfunktion wird über ein externes Bremsschütz realisiert, das vom Gerät gesteuert wird.

Einsatzbereiche
Das Gerät ist für den Einsatz in industriellen Antriebssystemen konzipiert, insbesondere in Maschinen, die eine sichere und präzise Bremsung erfordern. Dazu gehören Sägemaschinen, Zentrifugen, Holzbearbeitungsmaschinen, Textilmaschinen und Förderanlagen. Die Bremsung erfolgt durch Einspeisung eines Gleichstroms in die Ständerwicklung des Motors, wodurch ein magnetisches Feld erzeugt wird, das den Motor abbremsen lässt. Die Anwendung ist universell für alle Asynchronmotoren geeignet, wobei die Bremsleistung durch die Einstellung des Bremsstroms und der Bremszeit optimiert werden kann.

Funktionen und Ausstattung im Detail
Das Bremsgerät verfügt über eine einstellbare Bremszeit von 1 bis 20 Sekunden, die über einen Potentiometer eingestellt wird. Die Bremszeit beeinflusst die Dauer, während der der Bremsstrom durch die Motorwicklungen fließt. Zusätzlich ist der Bremsstrom einstellbar bis maximal 80 A, wobei der Nennwert bei diesem Gerät 60 A beträgt. Die Einstellung erfolgt ebenfalls über einen Potentiometer, wobei die tatsächliche Stromstärke von der anliegenden Spannung und dem Widerstand der Motorwicklungen abhängt. Die maximale Bremsleistung wird erreicht, wenn der Bremsstrom etwa das 1,8- bis 2-fache des Motornennstroms beträgt, um eine optimale Bremswirkung ohne thermische Überlastung zu gewährleisten.

Technik verständlich erklärt
Die Bremsung erfolgt durch Phasenanschnittsteuerung, bei der die Gleichspannung über einen Einweggleichrichter erzeugt wird. Die Spannung wird an den Klemmen L1–L2 angeschlossen, während die Hilfsspannung an A1–A2 anliegt. Die Steuerung erfolgt über ein internes Relais (K1 und K2), das die Schaltvorgänge synchronisiert. Bei Abschaltung des Motorschützes wird nach einer festen Sicherheitszeit (750 ms) das Bremsschütz aktiviert, um sicherzustellen, dass das Motorschütz vollständig abgefallen ist, bevor der Bremsstrom fließt. Dies verhindert Schäden durch induzierte Spannungen. Nach Ablauf der eingestellten Bremszeit wird das Bremsschütz wieder abgeschaltet, und das Gerät ist für einen neuen Start bereit (Wiederbereitschaftszeit 350 ms).

Kompatibilität und Zubehör
Das Gerät ist für Nennspannungen von 2AC 200 bis 480 V ausgelegt und unterstützt Hilfsspannungen von AC 115 V, AC 230 V und DC 24 V. Die Kompatibilität mit verschiedenen Spannungen ermöglicht eine flexible Integration in bestehende Anlagen. Ein externes Bremsschütz ist erforderlich, um die Bremsfunktion zu realisieren. Das Gerät verfügt über einen Meldeausgang und eine Temperaturüberwachung, die über eine LED-Anzeige (grün, gelb, rot) den Betriebszustand signalisiert. Fehlercodes werden durch blinkende LED-Muster angezeigt, z. B. bei fehlender Versorgungsspannung (Fehlercode 4) oder Übertemperatur am Thyristor (Fehlercode 1).

Montage und Installation
Die Montage erfolgt durch Aufschnappen auf eine 35 mm Normschiene, was eine einfache Integration in bestehende Schaltschränke ermöglicht. Die Anschlüsse sind klar beschriftet: L1–L2 für die Bremsversorgung, A1–A2 für die Hilfsspannung, Q1–Q2 für den Verriegelungskontakt des Motorschützes, und T1–T2 für die Abgabe der Bremsgleichspannung. Die Baubreite beträgt 90 mm. Die Installation erfordert keine speziellen Werkzeuge, und die Anschlussbelegung ist im Datenblatt detailliert beschrieben.

Vorteile im Betrieb
Das Gerät bietet eine zuverlässige, verschleißfreie Bremsung, die keine mechanischen Bremselemente erfordert. Die elektronische Steuerung ermöglicht eine präzise Einstellung der Bremszeit und des Bremsstroms, was die Anpassung an unterschiedliche Motorgrößen und Anwendungen erleichtert. Die Temperaturüberwachung und der Meldeausgang erhöhen die Betriebssicherheit. Die Einhaltung der Norm IEC/EN 60947-4-2 gewährleistet die Konformität mit industriellen Sicherheitsanforderungen. Die UKCA-Zulassung bestätigt die Eignung für den Einsatz im Vereinigten Königreich.

Technische Daten
Baubreite90 mm
Bremsstrom einstellbar bis max.80 A
Bremszeit einstellbar bis max.20 s
GerätetypBI 9023
Externes Bremsschütz erforderlichJa
MeldeausgangJa
TemperaturüberwachungJa
Variante
Bremsstrom60 A
Bremszeit1 - 20 s
HilfsspannungAC 115 V + AC 230 V + DC 24 V
Kontaktbestückung2 Schließer
Nennspannung2AC 200 - 480 V
Zulassungen und KennzeichenUKCA
VarianteEinstellbare Bremszeit 1 ... 20 s


Produktdatenblatt
Datenblatt zu Dold 0058503, EAN: 4030641585037

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0058503 BI9023 UH AC115V+AC230V+DC24V 60A Bremsgerät 2AC200-480V 1-20S ?

Der Artikel Dold 0058503 BI9023 UH AC115V+AC230V+DC24V 60A Bremsgerät 2AC200-480V 1-20S ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0058503 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0058503 BI9023 UH AC115V+AC230V+DC24V 60A Bremsgerät 2AC200-480V 1-20S bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0058503 BI9023 UH AC115V+AC230V+DC24V 60A Bremsgerät 2AC200-480V 1-20S können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0058503 BI9023 UH AC115V+AC230V+DC24V 60A Bremsgerät 2AC200-480V 1-20S für nur 500,52 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
