Dold 0059221 SL9277.12CT AC220-240V 0,5-100A Unter-Überstromrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0059221 SL9277.12CT AC220-240V 0,5-100A Unter-Überstromrelais
( 4.3 / 5 ) 6 Wertungen

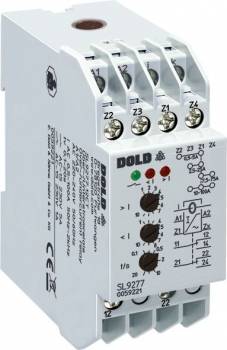

Dold 0059221
Abbildung kann vom Original abweichen !
311,41 EUR
( 370,58 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0059221 SL9277.12CT AC220-240V 0,5-100A Unter-Überstromrelais
Datenblatt:file_download Download
Lieske-Nr.:656608
Hersteller-Nr.: 0059221
EAN-Code: 4030641592219
Gewicht:0.15 kg
Typ:SL9277.12CT AC220-240V 0,5-100A
Staffelpreise netto
Ab AnzahlPreis pro Stück
4309,07 EUR
8306,74 EUR
12304,40 EUR
16302,07 EUR

Produktinformationen zu Dold 0059221:

Das Dold SL9277.12CT ist ein 1-phasiges Stromrelais mit integriertem Durchführungsstromwandler, speziell für die Überwachung von Strömen in Wechsel- und Drehstromnetzen konzipiert. Es dient zur Erkennung von Über- und Unterstrom und reagiert bei Überschreitung oder Unterschreitung des eingestellten Schaltpunktes mit einer einstellbaren Schaltverzögerung. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, was eine sichere Abschaltung bei Störungen gewährleistet. Die Hilfsspannung beträgt AC 220–240 V, und die Messbereiche liegen zwischen 0,5 und 100 A. Die Baubreite beträgt 35 mm, und das Gerät ist für die Montage in Schaltschränken ausgelegt, wobei sowohl Hutschienen- als auch Schraubmontage möglich sind.

Einsatzbereiche
Das Relais ist für den Einsatz in industriellen Anlagen sowie in Bahnanwendungen geeignet, wo eine zuverlässige Stromüberwachung erforderlich ist. Es kann in Systemen eingesetzt werden, bei denen eine kontinuierliche Überwachung des Stromflusses notwendig ist, um Überlastungen, Unterlastungen oder Stromausfälle frühzeitig zu erkennen. Die galvanische Trennung zwischen Hilfskreis und Messkreis erhöht die Sicherheit und verhindert Störungen im Steuerkreis.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die für die Steuerung von Hilfskreisen oder Warnsystemen genutzt werden können. Die Schaltverzögerung ist einstellbar im Bereich von 0,1 bis 20 Sekunden, wodurch kurzzeitige Stromspitzen ausgeblendet oder berücksichtigt werden können. Die Hysterese ist fest eingestellt auf etwa 4 %, was eine stabile Schaltverhalten gewährleistet und verhindert, dass das Relais bei geringen Schwankungen um den Schaltpunkt unkontrolliert schaltet.

Technik verständlich erklärt
Der integrierte Durchführungsstromwandler ermöglicht die Messung des Stroms ohne direkte elektrische Verbindung zum Hauptkreis. Der Strom fließt durch den Wandler, der ihn in ein messbares Signal umwandelt. Das Relais vergleicht diesen Wert mit dem eingestellten Schwellenwert und schaltet bei Überschreitung oder Unterschreitung nach der eingestellten Verzögerungszeit. Die LED-Anzeigen signalisieren den Betriebszustand: eine grüne LED zeigt den Gutzustand an, eine rote LED für I max signalisiert Überstrom, und eine rote LED für I min zeigt Unterstrom an. Diese visuelle Rückmeldung erleichtert die Diagnose und Wartung.

Kompatibilität und Zubehör
Das Gerät ist Teil der VARIMETER-Serie von Dold und kann in Systemen eingesetzt werden, die ebenfalls die VARIMETER-Technologie nutzen. Es ist für den Einsatz in Schaltschränken mit Montageplatte und Kabelkanal ausgelegt. Die S-Bauform (SL 9277CT) hat eine Bautiefe von 100 mm und oben liegende Anschlussklemmen, was die Integration in bestehende Schaltschränke erleichtert. Die Geräte sind nach IEC/EN 60255-1 zertifiziert, was die Einhaltung internationaler Normen für elektrische Messgeräte bestätigt.

Montage und Installation
Die Montage erfolgt entweder über Hutschiene oder durch Schraubbefestigung. Die Anschlussklemmen sind oben angeordnet, was eine einfache Verkabelung ermöglicht. Die Klemmenbezeichnungen sind klar definiert: A1/A2 für die Hilfsspannung, i/k für den Strommesskreis. Die Messbereichswahl erfolgt über Brücken an den Klemmen Z1 bis Z4. Die Installation erfordert keine zusätzlichen Werkzeuge oder Komponenten, da das Gerät vollständig vorkonfiguriert ist.

Vorteile im Betrieb
Die Kombination aus einstellbaren Schwellenwerten, Schaltverzögerung und visueller Anzeige bietet eine hohe Flexibilität und Zuverlässigkeit. Das Ruhestromprinzip sorgt dafür, dass im Fehlerfall keine unerwünschte Aktivierung des Ausgangsrelais erfolgt, was insbesondere in sicherheitskritischen Anwendungen von Vorteil ist. Die galvanische Trennung zwischen Mess- und Hilfskreis erhöht die Sicherheit und verhindert Störungen. Die LED-Anzeigen ermöglichen eine schnelle visuelle Kontrolle des Betriebszustands, was die Wartung und Fehlersuche vereinfacht.

Technische Daten
1- / 3-phasig1
Ausgangskontakte2 Wechsler
Baubreite35 mm
GehäusebauformSchaltschrank
GerätetypSL 9277CT
AnsprechverzögerungJa
Variante
HilfsspannungAC 220 - 240 V
Kontaktbestückung2 Wechsler
Messbereich0,5 - 100 A
Schaltverzögerung0,1 - 20 s
Variante1-phasiges Stromrelais mit Durchführungsstromwandler. Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0059221, EAN: 4030641592219

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0059221 SL9277.12CT AC220-240V 0,5-100A Unter-Überstromrelais ?

Der Artikel Dold 0059221 SL9277.12CT AC220-240V 0,5-100A Unter-Überstromrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0059221 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0059221 SL9277.12CT AC220-240V 0,5-100A Unter-Überstromrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0059221 SL9277.12CT AC220-240V 0,5-100A Unter-Überstromrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0059221 SL9277.12CT AC220-240V 0,5-100A Unter-Überstromrelais für nur 309,07 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
