Dold 0059470 SL9277.12CT AC/DC24V 0,5-100A Unter-Überstromrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0059470 SL9277.12CT AC/DC24V 0,5-100A Unter-Überstromrelais
( 4.8 / 5 ) 12 Wertungen
Dold 0059470

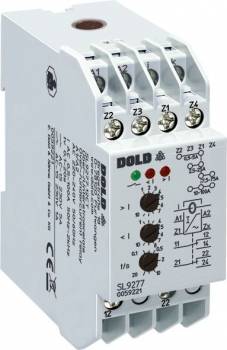

Abbildung kann vom Original abweichen !
311,41 EUR
( 370,58 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0059470 SL9277.12CT AC/DC24V 0,5-100A Unter-Überstromrelais
Datenblatt:file_download Download
Lieske-Nr.:366908
Hersteller-Nr.: 0059470
EAN-Code: 4030641594701
Gewicht:0.15 kg
Typ:SL9277.12CT AC/DC24V 0,5-100A
Staffelpreise netto
Ab AnzahlPreis pro Stück
4309,07 EUR
8306,74 EUR
12304,40 EUR
16302,07 EUR

Produktinformationen zu Dold 0059470:

Das Dold SL9277.12CT AC/DC24V 0,5-100A ist ein 1-phasiges Stromrelais der VARIMETER-Serie, speziell konzipiert zur Überwachung von Strömen in Wechsel- und Drehstromnetzen. Es dient der Erkennung von Über- und Unterstrom und reagiert bei Überschreitung oder Unterschreitung des eingestellten Schaltpunktes mit einer zeitverzögerten Schaltfunktion. Das Gerät ist für den Einsatz in industriellen Anlagen sowie in Bahnanwendungen geeignet und arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall de-energisiert wird. Die Hilfsspannung beträgt AC/DC 24 V, und die Messbereichsabdeckung reicht von 0,5 bis 100 A, wobei der integrierte Durchführungsstromwandler die Strommessung ermöglicht.

Einsatzbereiche
Das Relais ist für den Einsatz in Schaltschränken vorgesehen und eignet sich insbesondere für Anwendungen, bei denen eine präzise Stromüberwachung erforderlich ist, wie beispielsweise in der Automatisierungstechnik, bei Pumpensteuerungen oder in der Energieverteilung. Die galvanische Trennung zwischen Hilfskreis und Messkreis gewährleistet eine hohe Sicherheit und verhindert Störungen im Steuerkreis. Die Baubreite von 35 mm ermöglicht eine kompakte Montage auf einer Hutschiene, was den Platzbedarf in Schaltschränken minimiert.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die für die Signalisierung von Über- und Unterstromzuständen genutzt werden. Die Schaltverzögerung ist einstellbar im Bereich von 0,1 bis 20 Sekunden, wodurch kurzzeitige Stromspitzen ausgeblendet oder berücksichtigt werden können. Die separate Grenzwerteinstellung für Über- und Unterstrom ermöglicht eine flexible Anpassung an unterschiedliche Betriebsbedingungen. Die Hysterese ist fest eingestellt auf etwa 4 %, was eine stabile Schaltverhalten ohne Oszillationen gewährleistet. Die Betriebsbereitschaft sowie die Zustände Über- und Unterstrom werden über LED-Anzeigen signalisiert: eine grüne LED zeigt den Gutzustand an, eine rote LED für I max signalisiert Überstrom, und eine rote LED für I min signalisiert Unterstrom.

Technik verständlich erklärt
Das Relais arbeitet mit einem integrierten Durchführungsstromwandler, der den zu überwachenden Stromkreis nicht unterbricht, sondern den Strom durch eine Bohrung im Gerät führt. Der Messbereich ist auf 0,5 bis 100 A ausgelegt, wobei die Einstellung über Brücken an den Klemmen erfolgt. Die Hilfsspannung von AC/DC 24 V versorgt das Relais und ermöglicht die Steuerung der Ausgangskontakte. Das Ruhestromprinzip bedeutet, dass das Ausgangsrelais im Normalzustand aktiv ist und im Fehlerfall (Über- oder Unterstrom) de-energisiert wird, was eine sichere Abschaltung gewährleistet. Die galvanische Trennung zwischen Mess- und Hilfskreis schützt die Steuerung vor Störungen durch hohe Ströme im Messkreis.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in Schaltschränken ausgelegt und kann mittels Hutschienen- oder Schraubmontage installiert werden. Es ist Teil der VARIMETER-Serie und kann mit anderen Geräten dieser Serie kombiniert werden, insbesondere mit Modellen der IL- und SL-Reihe, die ebenfalls 1-phasig und mit 35 mm Baubreite ausgeführt sind. Die Anschlussklemmen sind oben angeordnet, was für Schaltschränke mit Montageplatte und Kabelkanal geeignet ist. Die Normkonformität erfolgt nach IEC/EN 60255-1, was die Einhaltung internationaler Standards für elektrische Messgeräte und Schutzgeräte bestätigt.

Montage und Installation
Die Montage erfolgt entweder auf einer Hutschiene oder durch Schraubbefestigung. Die Klemmen sind oben angeordnet, was eine einfache Verkabelung ermöglicht. Die Bautiefe beträgt 100 mm, was für Schaltschränke mit ausreichendem Platz für Kabelkanäle und Montageplatten geeignet ist. Die Anschlussbezeichnungen sind klar definiert: A1/A2 für die Hilfsspannung, i/k für den Strommesskreis, und die Kontakte 11-24 für die Ausgangsrelais. Die Messbereichswahl erfolgt über Brücken an den Klemmen Z1/Z2, Z3/Z4.

Vorteile im Betrieb
Die einstellbare Schaltverzögerung ermöglicht eine Anpassung an die spezifischen Anforderungen der Anlage, wodurch unerwünschte Abschaltungen bei kurzzeitigen Lastspitzen vermieden werden. Die LED-Anzeigen bieten eine visuelle Rückmeldung zum Betriebszustand, was die Wartung und Diagnose vereinfacht. Die galvanische Trennung erhöht die Sicherheit und verhindert Störungen im Steuerkreis. Das Ruhestromprinzip sorgt dafür, dass im Fehlerfall das Relais de-energisiert wird, was eine sichere Abschaltung gewährleistet. Die kompakte Bauform mit 35 mm Baubreite ermöglicht eine effiziente Platznutzung in Schaltschränken.

Technische Daten
1- / 3-phasig1
Ausgangskontakte2 Wechsler
Baubreite35 mm
GehäusebauformSchaltschrank
GerätetypSL 9277CT
AnsprechverzögerungJa
Variante
HilfsspannungAC/DC 24 V
Kontaktbestückung2 Wechsler
Messbereich0,5 - 100 A
Schaltverzögerung0,1 - 20 s
Variante1-phasiges Stromrelais mit Durchführungsstromwandler. Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0059470, EAN: 4030641594701

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0059470 SL9277.12CT AC/DC24V 0,5-100A Unter-Überstromrelais ?

Der Artikel Dold 0059470 SL9277.12CT AC/DC24V 0,5-100A Unter-Überstromrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0059470 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0059470 SL9277.12CT AC/DC24V 0,5-100A Unter-Überstromrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0059470 SL9277.12CT AC/DC24V 0,5-100A Unter-Überstromrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0059470 SL9277.12CT AC/DC24V 0,5-100A Unter-Überstromrelais für nur 309,07 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
