Dold 0060386 SL9271.12CT AC220-240V 0,5-100A Unterstromrelais Tv=0,1-20S

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0060386 SL9271.12CT AC220-240V 0,5-100A Unterstromrelais Tv=0,1-20S
( 4.7 / 5 ) 33 Wertungen

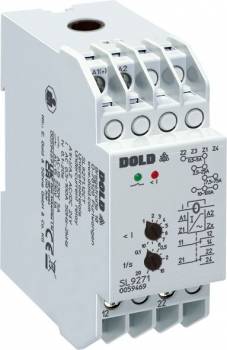

Dold 0060386
Abbildung kann vom Original abweichen !
292,12 EUR
( 347,62 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0060386 SL9271.12CT AC220-240V 0,5-100A Unterstromrelais Tv=0,1-20S
Datenblatt:file_download Download
Lieske-Nr.:540442
Hersteller-Nr.: 0060386
EAN-Code: 4030641603861
Gewicht:0.172 kg
Typ:SL9271.12CT AC220-240V 0,5-100A
Staffelpreise netto
Ab AnzahlPreis pro Stück
4289,93 EUR
8287,74 EUR
12285,55 EUR
16283,36 EUR

Produktinformationen zu Dold 0060386:

Das Dold Unterstromrelais SL9271.12CT ist ein 1-phasiges Stromrelais zur Überwachung von Wechsel- und Drehstromnetzen. Es dient der Erkennung von Unterstromzuständen, bei denen der Strom unter einen voreingestellten Schwellenwert fällt, und reagiert mit einem Ausgangssignal über die integrierten Kontakte. Das Gerät ist für den Einsatz in Schaltschränken ausgelegt und verfügt über eine Baubreite von 35 mm, was es für Standardmontageplatten geeignet macht. Die Hilfsspannung beträgt AC 220–240 V, und das Relais arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird. Die Messbereichsabdeckung reicht von 0,5 bis 100 A, wobei der Ansprechwert über Brücken programmierbar ist. Die Schaltverzögerung ist im Bereich von 0,1 bis 20 Sekunden einstellbar, um eine gezielte Reaktion auf kurzzeitige Störungen zu vermeiden. Die Hysterese ist fest eingestellt und beträgt etwa 4 %, was eine stabile Schaltverhalten bei Schwankungen im Messbereich gewährleistet.

Einsatzbereiche
Das Relais wird in industriellen und technischen Anlagen eingesetzt, wo eine kontinuierliche Stromüberwachung erforderlich ist, beispielsweise in Pumpensteuerungen, Lüfteranlagen, Beleuchtungssystemen oder bei der Überwachung von Motoren und Transformatoranlagen. Es ist besonders geeignet für Anwendungen, bei denen ein Ausfall des Stroms zu einem unerwünschten Betriebszustand führen kann. Die galvanische Trennung zwischen Hilfskreis und Messkreis erhöht die Sicherheit und verhindert Störungen im Steuerkreis.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die für die Steuerung von Hilfsrelais, Signalanzeige oder Abschaltvorgängen genutzt werden können. Die LED-Anzeigen signalisieren den Betriebszustand: Eine grüne LED leuchtet bei korrektem Strom (Gutzustand), eine rote LED leuchtet bei Unterstrom. Die Anzeige ist somit direkt am Gerät ablesbar und ermöglicht eine schnelle Fehlerdiagnose. Die Messbereichswahl erfolgt über Brücken an den Klemmen 11, 12 und 14, wodurch vier programmierbare Messbereiche realisierbar sind. Die Schaltverzögerung ist über einen Drehregler einstellbar, um die Reaktionszeit an die Anforderungen der Anlage anzupassen.

Technik verständlich erklärt
Das Relais arbeitet mit einem integrierten Durchführungsstromwandler, der den Messstrom aus dem Hauptkreis abgreift und in ein messbares Signal umwandelt. Die Auswertung erfolgt elektronisch, wobei der eingestellte Ansprechwert überwacht wird. Bei Unterschreitung dieses Wertes wird der Ausgang über die Wechsler geschaltet. Die galvanische Trennung zwischen Mess- und Hilfskreis schützt die Steuerung vor Störungen und erhöht die Zuverlässigkeit. Die Baubreite von 35 mm und die Montageform für Schaltschränke ermöglichen eine einfache Integration in bestehende Schaltanlagen.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in 1-phasigen Netzen ausgelegt und kann in Kombination mit anderen Dold-Relais der SL- und IL-Serie verwendet werden. Die Klemmenbezeichnung ist standardisiert: A1/A2 für die Hilfsspannung, i/k für den Strommesskreis, Z1–Z4 für die Messbereichswahl und 11–24 für die Relaiskontakte. Die Kompatibilität mit anderen Baugruppen der Serie ist gegeben, da die elektrischen und mechanischen Schnittstellen standardisiert sind.

Montage und Installation
Die Montage erfolgt in Schaltschränken mit Montageplatte und Kabelkanal. Die Anschlussklemmen befinden sich oben, was eine einfache Verkabelung ermöglicht. Die Bautiefe beträgt 100 mm, was ausreichend Platz für die Verkabelung und die Montage in Standard-Schalttafeln bietet. Die Einbaubreite von 35 mm entspricht dem Standard für DIN-Schienenmontage, sodass das Gerät in bestehende Schaltanlagen integriert werden kann.

Vorteile im Betrieb
Die einstellbare Schaltverzögerung und der programmierbare Messbereich ermöglichen eine flexible Anpassung an unterschiedliche Anwendungen. Die LED-Anzeigen bieten eine visuelle Rückmeldung zum Betriebszustand, was die Wartung und Diagnose vereinfacht. Die galvanische Trennung erhöht die Sicherheit und verhindert Störungen im Steuerkreis. Das Ruhestromprinzip sorgt dafür, dass das Relais im Fehlerfall nicht aktiviert wird, was in bestimmten Anwendungen erforderlich ist. Die Konformität mit IEC/EN 60255-1 gewährleistet die Einhaltung internationaler Normen für elektrische Messgeräte.

Zulassungen und Kennzeichen
Das Gerät trägt das UKCA-Zeichen, was die Konformität mit den geltenden europäischen Sicherheits- und Funktionsanforderungen bestätigt. Die Zulassung umfasst die Anforderungen an elektrische Messgeräte und Schutzsysteme.

Hersteller und Gerätetyp
Hersteller ist Dold, und das Gerät ist als SL9271CT identifiziert. Die Typbezeichnung SL9271.12CT AC220-240V 0,5-100A beschreibt die technischen Merkmale: 1-phasig, mit Durchführungsstromwandler, Ruhestromprinzip, Hilfsspannung AC 220–240 V, Messbereich 0,5–100 A, Schaltverzögerung 0,1–20 s, 2 Wechsler. Die Baubreite beträgt 35 mm, die Gehäusebauform ist für Schaltschränke ausgelegt.

Funktionssicherheit
Die Hysterese von etwa 4 % sorgt dafür, dass das Relais nicht bei geringen Schwankungen um den Ansprechwert unkontrolliert schaltet. Die einstellbare Schaltverzögerung verhindert Fehlalarme bei kurzzeitigen Stromabfällen. Die galvanische Trennung zwischen Mess- und Hilfskreis erhöht die Sicherheit und verhindert Störungen im Steuerkreis. Die LED-Anzeigen ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands.

Anwendungssicherheit
Das Gerät ist für den Einsatz in industriellen Anlagen konzipiert, wo eine zuverlässige Stromüberwachung erforderlich ist. Die Konformität mit IEC/EN 60255-1 und das UKCA-Zeichen bestätigen die Einhaltung der geltenden Sicherheits- und Funktionsanforderungen. Die Montage in Schaltschränken mit Montageplatte und Kabelkanal ermöglicht eine sichere und standardisierte Installation.

Zulassungen und Kennzeichen
Das Gerät trägt das UKCA-Zeichen, was die Konformität mit den geltenden europäischen Sicherheits- und Funktionsanforderungen bestätigt. Die Zulassung umfasst die Anforderungen an elektrische Messgeräte und Schutzsysteme.

Hersteller und Gerätetyp
Hersteller ist Dold, und das Gerät ist als SL9271CT identifiziert. Die Typbezeichnung SL9271.12CT AC220-240V 0,5-100A beschreibt die technischen Merkmale: 1-phasig, mit Durchführungsstromwandler, Ruhestromprinzip, Hilfsspannung AC 220–240 V, Messbereich 0,5–100 A, Schaltverzögerung 0,1–20 s, 2 Wechsler. Die Baubreite beträgt 35 mm, die Gehäusebauform ist für Schaltschränke ausgelegt.

Funktionssicherheit
Die Hysterese von etwa 4 % sorgt dafür, dass das Relais nicht bei geringen Schwankungen um den Ansprechwert unkontrolliert schaltet. Die einstellbare Schaltverzögerung verhindert Fehlalarme bei kurzzeitigen Stromabfällen. Die galvanische Trennung zwischen Mess- und Hilfskreis erhöht die Sicherheit und verhindert Störungen im Steuerkreis. Die LED-Anzeigen ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands.

Anwendungssicherheit
Das Gerät ist für den Einsatz in industriellen Anlagen konzipiert, wo eine zuverlässige Stromüberwachung erforderlich ist. Die Konformität mit IEC/EN 60255-1 und das UKCA-Zeichen bestätigen die Einhaltung der geltenden Sicherheits- und Funktionsanforderungen. Die Montage in Schaltschränken mit Montageplatte und Kabelkanal ermöglicht eine sichere und standardisierte Installation.

Technische Daten
1- / 3-phasig1
Ausgangskontakte2 Wechsler
Baubreite35 mm
GehäusebauformSchaltschrank
GerätetypSL 9271CT
AnsprechverzögerungJa
Variante
HilfsspannungAC 220 - 240 V
Kontaktbestückung2 Wechsler
Messbereich0,5 - 100 A
Schaltverzögerung0,1 - 20 s
Zulassungen und KennzeichenUKCA
Variante1-phasiges Stromrelais mit Durchführungsstromwandler. Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0060386, EAN: 4030641603861
