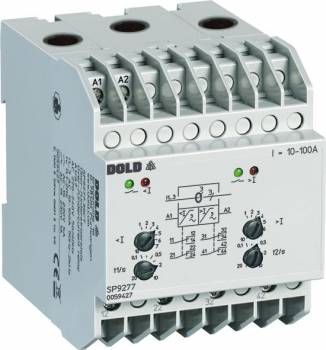

Dold 0060495 SP9277.39CT AC220-240V 2,5-25A Unter-Überstromrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0060495 SP9277.39CT AC220-240V 2,5-25A Unter-Überstromrelais
( 4.6 / 5 ) 11 Wertungen
Dold 0060495
Abbildung kann vom Original abweichen !
548,56 EUR
( 652,79 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 12,01 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0060495 SP9277.39CT AC220-240V 2,5-25A Unter-Überstromrelais
Datenblatt:file_download Download
Lieske-Nr.:1313057
Hersteller-Nr.: 0060495
EAN-Code: 4030641604950
Gewicht:0.302 kg
Typ:SP9277.39CT AC220-240V 2,5-25A
Staffelpreise netto
Ab AnzahlPreis pro Stück
3544,45 EUR
6540,33 EUR
9536,22 EUR
12532,10 EUR

Produktinformationen zu Dold 0060495:

Das Dold SP9277.39CT ist ein 3-phasiges Stromrelais zur Überwachung von Strömen in Dreh- und Wechselstromnetzen. Es dient der Erkennung von Über- und Unterstrom und ist speziell für den Einsatz in Industrie- und Bahnanwendungen konzipiert. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, was eine sichere und definierte Reaktion bei Störungen gewährleistet. Die Hilfsspannung beträgt AC 220–240 V, und das Relais verfügt über 2 x 2 Wechsler als Ausgangskontakte, die für die Steuerung von Hilfskreisen oder Alarmen genutzt werden können.

Einsatzbereiche
Das Relais ist für die kontinuierliche Überwachung von elektrischen Lasten in industriellen Anlagen, wie z. B. in Produktionslinien, Pumpen- oder Lüftungsanlagen, geeignet. Es kann auch in Bahnanlagen eingesetzt werden, wo eine präzise Stromüberwachung für die Sicherheit und Zuverlässigkeit der Betriebsmittel erforderlich ist. Die 3-phasige Messung ermöglicht die gleichzeitige Überwachung aller Phasen eines Drehstromsystems, wodurch unbalancierte Lasten oder Phasenverluste erkannt werden können.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen integrierten Durchführungsstromwandler, der einen Messbereich von 2,5 bis 25 A abdeckt. Die Messung erfolgt über die Durchführung der Leiter durch den Wandler, wodurch eine galvanische Trennung zwischen Messkreis und Hilfskreis gewährleistet ist. Die einstellbare Schaltverzögerung von 0,1 bis 20 Sekunden ermöglicht die Anpassung an spezifische Anforderungen, etwa die Ausblendung kurzzeitiger Stromspitzen. Die Hysterese ist fest eingestellt auf etwa 4 %, was eine stabile Schaltverhalten ohne Oszillationen bei Grenzwerten gewährleistet. Die separate Grenzwerteinstellung für Über- und Unterstrom erlaubt eine differenzierte Überwachung, wobei der Schaltpunkt zwischen 0,1 und 1-fach des Nennstroms eingestellt werden kann.

Technik verständlich erklärt
Das Relais arbeitet mit einem Ruhestromprinzip, bei dem die Ausgangsrelais im normalen Betrieb aktiviert sind und bei Erreichen eines Grenzwerts (Über- oder Unterstrom) de-energisiert werden. Dies ist besonders vorteilhaft in Anlagen, bei denen eine Abschaltung im Fehlerfall sicherstellen soll, dass keine unerwünschte Aktivität erfolgt. Die LED-Anzeigen signalisieren den Betriebszustand: eine grüne LED zeigt den Gutzustand an, eine rote LED für I max weist auf Überstrom hin, und eine rote LED für I min signalisiert Unterstrom. Diese visuelle Rückmeldung erleichtert die Diagnose und Wartung.

Kompatibilität und Zubehör
Das Gerät ist für die Montage in Schaltschränken ausgelegt und kann sowohl über Hutschienen als auch über Schrauben montiert werden. Die Baubreite beträgt 70 mm, was es für Standard-Schaltschrank-Installationen geeignet macht. Die galvanische Trennung zwischen Hilfskreis und Messkreis erhöht die Sicherheit und verhindert Störungen im Steuerkreis. Das Relais ist Teil der VARIMETER-Serie von Dold und kann mit anderen Geräten dieser Serie kombiniert werden, insbesondere mit Modellen, die ebenfalls 3-phasige Messung und ähnliche Ausgangskontakte unterstützen.

Montage und Installation
Die Montage erfolgt in einem Schaltschrank, wobei die Anschlussklemmen oben angeordnet sind. Die Klemmenbezeichnungen sind klar definiert: A1/A2 für die Hilfsspannung, i1/k1, i2/k2, i3/k3 für die Messphasen, und die Kontakte 11–44 für die Ausgangsrelais. Die Messbereichswahl erfolgt über Brücken an den Klemmen Z1–Z4. Die Installation erfordert die Durchführung der zu überwachenden Leiter durch den integrierten Stromwandler, wobei die richtige Phasenzuordnung sicherzustellen ist.

Vorteile im Betrieb
Das SP9277.39CT bietet eine zuverlässige und präzise Stromüberwachung mit klaren Signalen über LED-Anzeigen. Die einstellbare Zeitverzögerung und die separate Grenzwerteinstellung ermöglichen eine flexible Anpassung an unterschiedliche Anwendungen. Die galvanische Trennung und das Ruhestromprinzip erhöhen die Sicherheit und vermeiden Fehlalarme. Das Gerät entspricht der Norm IEC/EN 60255-1, was die Einhaltung internationaler Standards für Mess- und Schutzgeräte bestätigt.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 x 2 Wechsler
Baubreite70 mm
GehäusebauformSchaltschrank
GerätetypSP 9277CT
AnsprechverzögerungJa
Variante
HilfsspannungAC 220 - 240 V
Kontaktbestückung2 x 2 Wechsler
Messbereich2,5 - 25 A
Zeitverzögerung0,1 - 20 s
Variante3-phasiges Stromrelais mit Durchführungsstromwandler. Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0060495, EAN: 4030641604950

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0060495 SP9277.39CT AC220-240V 2,5-25A Unter-Überstromrelais ?

Der Artikel Dold 0060495 SP9277.39CT AC220-240V 2,5-25A Unter-Überstromrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0060495 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0060495 SP9277.39CT AC220-240V 2,5-25A Unter-Überstromrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0060495 SP9277.39CT AC220-240V 2,5-25A Unter-Überstromrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0060495 SP9277.39CT AC220-240V 2,5-25A Unter-Überstromrelais für nur 544,45 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
