Dold 0062074 SP9277.39CT AC220-240V 5-50A Unter-Überstromrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0062074 SP9277.39CT AC220-240V 5-50A Unter-Überstromrelais
( 4.6 / 5 ) 10 Wertungen
Dold 0062074
Abbildung kann vom Original abweichen !
548,56 EUR
( 652,79 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 12,01 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0062074 SP9277.39CT AC220-240V 5-50A Unter-Überstromrelais
Datenblatt:file_download Download
Lieske-Nr.:1319814
Hersteller-Nr.: 0062074
EAN-Code: 4030641620745
Gewicht:0.302 kg
Typ:SP9277.39CT AC220-240V 5-50A
Staffelpreise netto
Ab AnzahlPreis pro Stück
3544,45 EUR
6540,33 EUR
9536,22 EUR
12532,10 EUR

Produktinformationen zu Dold 0062074:

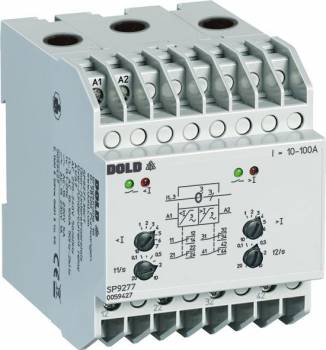

Das Dold SP9277.39CT ist ein 3-phasiges Stromrelais zur Überwachung von Über- und Unterstrom in Dreh- und Wechselstromnetzen. Es dient der kontinuierlichen Überwachung elektrischer Ströme in industriellen Anlagen, insbesondere in Schaltschränken, und reagiert bei Abweichungen vom eingestellten Schaltpunkt mit einer definierten Zeitverzögerung. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem die Ausgangsrelais im Fehlerfall nicht aktiviert werden, was eine sichere Abschaltung bei Störungen gewährleistet. Die Hilfsspannung beträgt AC 220–240 V, und das Relais ist mit einem integrierten Durchführungsstromwandler ausgestattet, der Messbereiche von 5 bis 50 A abdeckt.

Einsatzbereiche
Das Relais ist für den Einsatz in Industrie- und Bahnanwendungen konzipiert, wo eine zuverlässige Stromüberwachung erforderlich ist. Es eignet sich zur Überwachung von Motoren, Transformatoranlagen, Beleuchtungssystemen und anderen elektrischen Lasten, bei denen ein plötzlicher Stromanstieg oder -abfall kritisch sein kann. Die 3-phasige Ausführung ermöglicht die gleichzeitige Überwachung aller Phasen in einem Drehstromsystem, was für die Sicherheit und Stabilität von Anlagen wichtig ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei unabhängige Ausgangsrelais, jeweils mit 2 Wechslerkontakten, die für die Signalisierung von Über- und Unterstromzuständen vorgesehen sind. Die Hysterese ist fest auf etwa 4 % eingestellt, um unerwünschte Schaltvorgänge bei geringen Schwankungen zu vermeiden. Die Zeitverzögerung kann zwischen 0,1 und 20 Sekunden eingestellt werden, um kurzzeitige Stromspitzen zu kompensieren oder bei Bedarf zu ignorieren.

Technik verständlich erklärt
Der integrierte Durchführungsstromwandler erlaubt die Messung des Laststroms ohne direkte Verbindung zum Hauptstromkreis. Der Messkreis ist galvanisch vom Hilfskreis getrennt, was eine hohe Sicherheit und Isolation gewährleistet. Die LED-Anzeigen signalisieren den Betriebszustand: eine grüne LED zeigt den Gutzustand an, eine rote LED für I max signalisiert Überstrom, und eine rote LED für I min signalisiert Unterstrom. Die Anzeige erfolgt unabhängig von der Betriebsart, sodass der Zustand jederzeit visuell überprüft werden kann.

Kompatibilität und Zubehör
Das Relais ist für die Montage in Schaltschränken ausgelegt und kann sowohl an einer Hutschiene als auch durch Schraubmontage installiert werden. Die Baubreite beträgt 70 mm, was es für Standard-Schaltschrankbauformen geeignet macht. Es ist Teil der VARIMETER-Serie von Dold und kann mit anderen Geräten dieser Serie kombiniert werden, insbesondere mit Modellen der IP- und SP-Reihe, die ebenfalls 3-phasig und mit integriertem Stromwandler ausgestattet sind. Die Messbereiche sind über Brücken an den Klemmen Z1/Z2, Z3/Z4 einstellbar, was eine flexible Anpassung an unterschiedliche Lasten ermöglicht.

Montage und Installation
Die Montage erfolgt in einem Schaltschrank, wobei die Anschlussklemmen oben angeordnet sind. Die Hilfsspannung wird an die Klemmen A1/A2 angeschlossen, der Messkreis über die Klemmen i1/k1, i2/k2, i3/k3. Die Ausgangsrelais sind über die Kontaktklemmen 11–14, 21–24, 31–34, 41–44 zugänglich. Die Einstellungen für den Messbereich und die Zeitverzögerung erfolgen über die entsprechenden Brücken und Drehregler am Gerät. Die Installation erfordert keine zusätzlichen Werkzeuge, da die Anschlüsse standardisiert sind.

Vorteile im Betrieb
Das SP9277.39CT bietet eine hohe Zuverlässigkeit durch galvanische Trennung zwischen Mess- und Hilfskreis sowie durch das Ruhestromprinzip. Die getrennten Ausgangsrelais für Über- und Unterstrom ermöglichen eine präzise Reaktion auf unterschiedliche Fehlerzustände. Die LED-Anzeigen sorgen für eine schnelle visuelle Fehlererkennung. Die einstellbare Zeitverzögerung verhindert Fehlalarme bei kurzzeitigen Lastschwankungen. Das Gerät entspricht der Norm IEC/EN 60255-1 und ist somit für den Einsatz in industriellen Umgebungen geeignet.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 x 2 Wechsler
Baubreite70 mm
GehäusebauformSchaltschrank
GerätetypSP 9277CT
AnsprechverzögerungJa
Variante
HilfsspannungAC 220 - 240 V
Kontaktbestückung2 x 2 Wechsler
Messbereich5 - 50 A
Zeitverzögerung0,1 - 20 s
Variante3-phasiges Stromrelais mit Durchführungsstromwandler. Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0062074, EAN: 4030641620745

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0062074 SP9277.39CT AC220-240V 5-50A Unter-Überstromrelais ?

Der Artikel Dold 0062074 SP9277.39CT AC220-240V 5-50A Unter-Überstromrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0062074 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0062074 SP9277.39CT AC220-240V 5-50A Unter-Überstromrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0062074 SP9277.39CT AC220-240V 5-50A Unter-Überstromrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0062074 SP9277.39CT AC220-240V 5-50A Unter-Überstromrelais für nur 544,45 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
