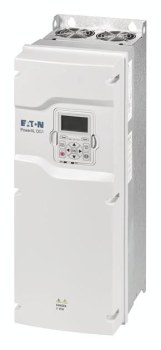

Eaton 9702-3002-00P DG1-34031FB-C21C Frequenzumrichter EMV-Filter integriert Bremstransistor IP21 9702 content_copy

Frequenzumrichter, Typkenner: DG1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 31 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 1 - 12 kHz und einer Umgebungstemperatur von +50 °C für 150 % Überlast und +40 °C für 110 % Überlast, Bemessungsbetriebsstrom bei 110 % Überlast: Ie = 38 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 15 kW, 110 % Überlast: P = 18.5 kW, 150 % Überlast: IM = 29.3 A, 110 % Überlast: IM = 36 A, Zugeordnete Motorleistung Hinweis: bei 500 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 18.5 kW, 110 % Überlast: P = 22 kW, 150 % Überlast: IM = 28.9 A, 110 % Überlast: IM = 33 A, Zugeordnete Motorleistung Hinweis: bei 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 20 HP, 110 % Überlast: P = 25 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 27 A, 110 % Überlast: IM = 34 A, Schutzart: IP21/NEMA1, Schnittstelle/Feldbus (eingebaut): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Feldbusanschaltung (optional): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Ausstattung: Funkentstörfilter, zusätzlicher Platinenschutz, mehrzeiliges Grafik-Display, Brems-Chopper, Zwischenkreisdrossel, Baugröße: FS3, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5, IEC/EN 60950-1: SELF
