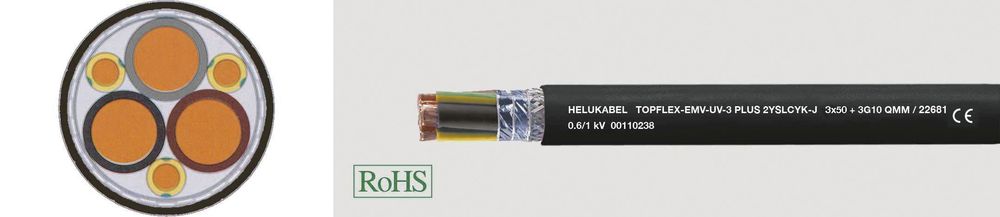

Helukabel 22684 HELU TOPFLEX®-EMV-UV-3 PLUS 2YSLCYK-J 3x120+3G16 Schwarz UL/CSA

Technische Daten:
Spezial-Motoranschlussleitung für die Frequenzumrichter in Anlehnung an DIN VDE 0250
Temperaturbereich bewegt -5°C bis +70°C fest verlegt -40°C bis +70°C
Nennspannung U0/U 600/1000 V
Höchstzul. Betriebsspannung Einphasen und Drehstrom 700/1200 V Gleichstrombetrieb 900/1800 V
Prüfspannung 4000 V
Kopplungswiderstand je nach Leiterquerschnitt max. 250 Ohm/km
Mindestbiegeradius bewegt für Leitungs Ø: bis 12 mm: 10x Leitungs Ø > 12 mm: 15x Leitungs Ø fest verlegt 4x Leitungs Ø
Strahlenbeständigkeit bis 80x106 cJ/kg (bis 80 Mrad)

Aufbau:
Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5
Aderisolation aus Polyethylene (PE)
Aderkennzeichnung SW, BR, GR
Schutzleiter GN-GE (gedrittelt)
3+3-adrigerAufbau
Adern konzentrisch in Lagen verseilt
1. Abschirmung mit Spezial-Aluminiumfolie 2. Abschirmgeflecht aus verzinnten      Cu-Drähten, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC
Mantelfarbe: schwarz (RAL 9005)
mit Metermarkierung

Eigenschaften:
Geringe Betriebskapazität
Kleiner Kopplungswiderstand bewirkt eine gute elektromagnetische Verträglichkeit
Durch die optimale Abschirmung wird ein störfreier Betrieb von Frequenzumrichtern ermöglicht
Die 3 PLUS-Aufbauvariante hat gegenüber den 4-adrigen Ausführungen einen hinsichtlich EMV-Eigenschaften noch einmal verbesserten, symmetrischen 3-adrigen Aufbau. Der gedrittelte Schutzleiter ist gleichmäßig in den Zwickeln verseilt. Dies ermöglicht einen sehr konzentrischen Aufbau.
Der Mindestquerschnitt von 0,75 mm² entspricht den Anforderungen nach DIN EN 60204 Teil 1
UV-beständig
Verwendung im Freien
Diese geschirmte Motoranschlussleitung mit niedriger Betriebskapazität der Einzeladern durch spezial PE-Aderisolation und geringer Schirmkapazität ermöglicht eine verlustärmere Leistungsübertragung gegenüber PVC-Anschlussleitungen
Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen:

PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1-2 (entspricht DIN VDE 0472 Teil 804 Prüfart B)
Erfüllt EMV-Anforderungen nach EN 55011 bzw. DIN VDE 0875 Teil 11

Hinweise:
Strombelastbarkeit bei Dauerbetrieb bis 30°C Umgebungstemperatur. Bei ab- weichenden Umgebungstemperaturen gelten die Umrechnungsfaktoren und darüber hinaus die Festlegungen in DIN VDE 0298 Teil 4.

Verwendung:
Als Anschluss- und Verbindungsleitung bei mittlerer mechanischer Beanspruchung bei fester Verlegung und gelegentlicher freier Bewegung in trockenen, feuchten und nassen Räumen und im Freien, ab 3x16+3G2,5 mm² direkte Erdverlegung möglich. Eingesetzt in  Automobilindustrie, Nahrungsmittelindustrie, Umwelttechnik, Verpackungsindustrie, Chemieindustrie. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.
Regellängen: 500 m, 1000 m
Technische Änderungen vorbehalten.
